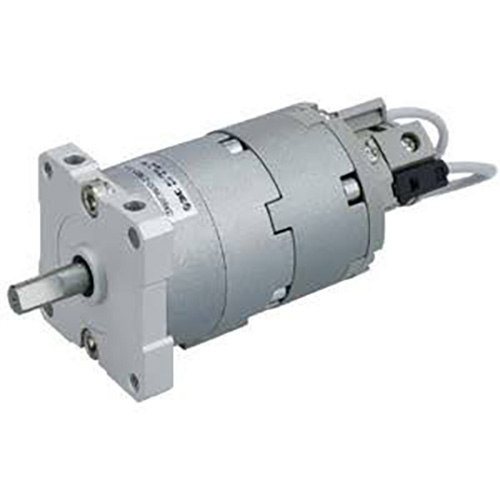

CRBU2 seriens frimonterede vingetype roterende aktuator

Mærke: SOLH by Richge Technology

Produktpositionering og kernestrukturelle funktioner

     SOLH CRBU2-serien er en roterende svingcylinder af minivinge, der er designet til præcisionsrotationsstationer med begrænset plads, med fri montering i flere retninger, ultratynd letvægts krop, nul gear tilbageslag og bred svingvinkel. Tilgængelige borestørrelser: 10/15/20/30/40, med mulighed for enkelt/dobbelt vinge for at imødekomme forskellige krav til let belastning.

 1. Kernedesignhøjdepunkter

     -- Vinge direkte drev (S enkelt vinge / D dobbelt vinge): Ingen gear transmission, nul slør, jævn rotation og ultra-præcis positionering

     -- Fuldt fri montering cylindrisk kontur: Monterbar top/bund/venstre/højre/aksial uden ekstra monteringsbeslag; 12 % lettere end CRB2 for tæt, kompakt udstyrslayout

     -- Fuld svingvinkelområde: Enkelt vinge 90°/180°/270°; Dobbeltvinge 90°/100°, maks. enkeltvingesving op til 270°

     -- Dobbelt rørlayout: Standard sideport (ingen suffiks) / aksial port (suffiks E) for at matche forskellige rørledningsrutelayouts

     -- Udvidelige funktionelle moduler: Valgfri W-vinkeljusteringsenhed & indbygget magnetisk ring til installation af magnetisk kontakt; ingen radiale udragende dele for at spare skabsplads

     -- Premium tætningssystem med lav lækage: Speciel komposittætning med indbygget positioneringsstop, ultra-lav intern lækage, oliefri drift velegnet til rene produktionsmiljøer

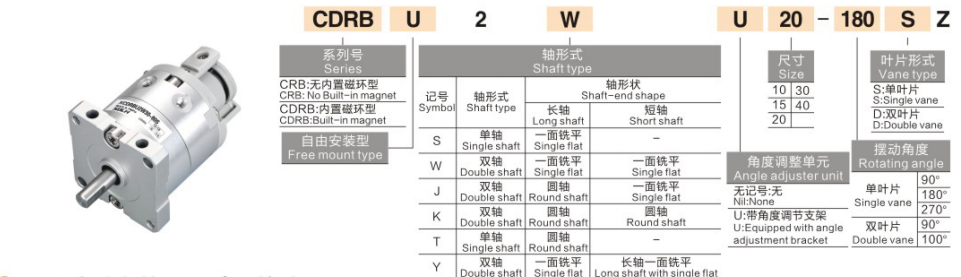

Komplet modelnavneregel

  1. Modeleksempel: CRBU2WU20-180SE-M9BW

 2. Eksempler på standardordrereference

     -- Standard sideport med enkelt vinge: CRBU2-20-180S

     -- Med vinkeljustering + dobbelt vinge: CRBU2W30-90D

     -- Aksial port + magnetisk kontakt: CRBU2-15-270SE-M9B

Standard universelle tekniske specifikationer (testtryk: 0,5 MPa)

  1. Generelle præstationsparametre

     -- Driftstrykområde: Størrelse 10/15: 0,2~0,7MPa; Størrelse 20/30/40: 0,15~1,0MPa

     -- Omgivende driftstemperatur: 5 ~ 60 ℃ (ingen isdannelse inde i luftrør)

     -- Vinkel gentagelsespositioneringsnøjagtighed: ±0,01°, stabil rotation uden slør

     -- Indbygget buffer: Ingen; ekstern støddæmper konfigurerbar separat

     -- Tilladt kinetisk slagenergi: 0,00015 ~ 0,04 J (stiger proportionalt med borestørrelsen)

     -- Smørekrav: Fabrikssmurt oliefrit design

  2. Teoretisk udgangsmomenttabel (Enhed: N·m @0,5 MPa)

  3. Reference for vægt og overordnet dimension (180°-specifikation)

Kerne konkurrencefordele

  1. Fri montering i flere retninger sparer plads

     -- Cylindrisk glat krop kan fastgøres med skruer på enhver overflade uden beslag; 12 % lettere krop, det optimale valg til meget kompakte integrerede udstyrsrammer

  2. Nul tilbageslag ultra-præcis vinkelpositionering

     -- Direkte vingedrev eliminerer gearets indgrebsfrigang, ultra-glat rotation med ±0,01° gentagelsesnøjagtighed for streng præcisionsvinkelkontrolstationer

  3. Bredt justerbart svingområde med valgfri stopenhed

     -- Enkeltvinge maksimalt 270° sving; W-vinkeljusteringsmodul muliggør trinløst justerbar slaglængde 0~240°, praktisk multistationsvinkelfinjustering

  4. Dobbeltvinge leverer fordoblet drejningsmoment under identiske konturer

     -- Samme ydre dimension, D-dobbeltvingemodel giver dobbelt drejningsmoment af S enkeltvinge for at håndtere højere rotationsbelastning

  5. Lang levetid oliefri tætningsstruktur

     -- Komposittætning med lav friktion, levetid over 5 millioner skiftecyklusser, kompatibel med almindeligt værksted og støvfri rene produktionslinjer

Monteringsmetoder og typiske industrielle applikationer

  1. To hovedmonteringsformer

     -- Direkte kropsmontering: Skruer låser på enhver cylindrisk overflade, aksial/radial installation mulig, hurtig adskillelse og udskiftning

     -- Ekstra flad plade kombineret montering: Fastgør vandret eller lodret via monteringsplade, ideel til robot endeeffektor, udstyr side & top skjult installation

  2. Typiske anvendelsesscenarier

     -- 3C Electronics Automation: Mini komponent vending, kamera roterende positionering, jig vinkel skift, inspektion station roterende indeksering

     -- Præcisionssamlelinjer: Skruetilspændende roterende mekanisme, justering af terminal krympevinkel, let arbejdsemne 180° vending

     -- Emballeringsmaskineri: Rotation af materialeskærm, finjustering af etiketfastgørelsesvinkel, kort-takts roterende fremføring

     -- Generelt automatiseringsudstyr: Drejekontakt til udstyrsdør, omskiftning af produktionsstation, frem- og tilbagegående rotation af let belastning med høj frekvens

Sammenligning af udvalg: CRBU2 Free Mount VS CRB2 Standard Mount Rotary Actuator

3-trins guide til hurtig valg

  1. Valg af borestørrelse baseret på momentbelastning

     -- Beregn det faktiske arbejdsmoment, vælg model med 50 % momentsikkerhedsmargin:

     -- 10 ≤0,13N·m / 15 ≤0,33N·m / 20 ≤0,82N·m / 30 ≤2,06N·m / 40 ≤3,92N·m

  2. Valg af vingetype

     -- Let belastning med lavt drejningsmoment → S enkelt vinge; Høj tung roterende belastning → D dobbeltvinge (dobbelt drejningsmomentudgang)

  3. Konfigurationsmatchning

     -- Vinkelfinjustering påkrævet: Tilføj suffiks W vinkeljusteringsenhed (0~240° trinløst justerbar)

     -- PLC positionssignal feedback: Udstyr M9B/M9BW magnetisk kontakt til at detektere to-retnings rotationsgrænse

     -- Rørledningsføringskrav: Blank for standard sideport, suffiks E for aksial central luftport

Resumé af én sætning

     SOLH CRBU2 frimonteret vingerotationscylinder har beslagsfri vilkårlig installation, nul slør ±0,01° præcision, dobbelte enkelt/dobbelt vingedrejningsmomentmuligheder og side-/aksial luftportlayout, med valgfri W-vinkeljustering og M9BW magnetisk kontakt, letvægts kompakt løsning til 3C, præcision let-belastning roterende samling og pakningsstationer.
