HSV Series 3/2-vejs håndskydeventil | Lige gennem pneumatisk kildeskydekontakt

Mærke: SOLH by Richge Technology | 3/2-vejs selvlåsende håndskydeventil til pneumatisk kredsløb Manuel On-Off & Trykaflastning

1. Produktoversigt

     SOLH HSV-serien er en standard3/2-vejs håndskyde pneumatisk ventil med lige gennem ærmer push-pull struktur, fuldt kompatibel med AirTAC HSV serie specifikationer og universelt udskiftelig med indenlandske tilsvarende modeller. Ved at anvende ikke-fjeder selvlåsende design, realiserer den lufttilførsel ved fremadgående skub og trykaflastning ved at trække bagud. Med indbygget udstødningslogik afgiver ventilen øjeblikkeligt resttryk fra bagerste rørledninger, når den lukkes. Den er professionelt anvendt som manuel hovedafbryder til pneumatiske grenkredsløb og luftafskæringssikkerhedsventil til vedligeholdelse af udstyr, med stabil selvlåsende og sikker trykaflastningsydelse.

  1.1 Kerneluftportlogik og driftsprincip

     • Air Port definition: P (luftindtag), A (arbejdsudtag), R (indbygget udstødningsport)

     • Normalt lukket tilstand: P-A kredsløb afbrudt, A-R kredsløb åbent for kontinuerlig udstødning

     • Working Push State: P-A kredsløb tilsluttet for lufttilførsel, A-R kredsløb lukket for trykhold

     • Betjeningsfunktion: Aksial manchet push-pull drift med mekanisk selvlåsende struktur, ingen positionsafvigelse efter slipning af hænder

2. Modelkodningsregler & trådspecifikationer

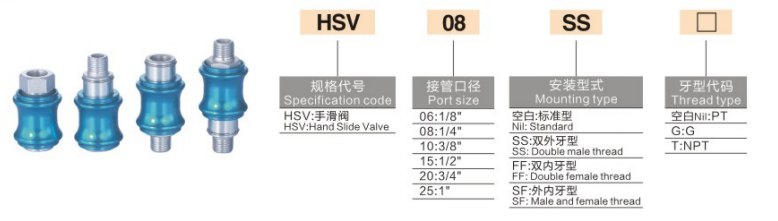

  Kodningslogik: HSV [Portstørrelse] - [Trådstrukturkode] + [Trådtypekode]

 2.1 Portstørrelsesspecifikation

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Trådstruktursuffikskode

     • SF: Standard struktur, en ende udvendigt gevind + en ende indvendigt gevind (mest almindelige model)

     • SS: Dobbelt udvendigt gevind i begge ender

     • FF: Dobbelt indvendigt gevind i begge ender

  2.3 Trådtypekode

     • Misligholdelse: PT konisk gevind

     • G: Britisk standard parallel gevind

     • T: NPT amerikansk standard konisk gevind

  Modeleksempel: HSV08-SF | G1/4 port, standard en-ekstern-en-indvendig gevind håndskydeventil, den mest udbredte specifikation på markedet

 2.4 Fuld serie mainstream-specifikationsparametre

3. Tekniske kerneparametre

4. Strukturelle kernefordele

     • Inline lige-gennem installation: Designet til serieforbindelse i pneumatiske forgreningsrør, der kræves ingen bund, kan gevindskæres direkte og installeres i midten af ​​luftrør for enkel og pladsbesparende layout.

     • Sikker 3/2-vejs trykaflastningslogik: Træk for at afbryde luftindtaget og frigør alt resterende tryk fra bagerste cylindre og rørledninger; tryk for at genoprette lufttilførsel og trykhold. Eliminerer effektivt resttrykrisici under vedligeholdelse af udstyr.

     • Pålidelig selvlåsende ydeevne: Mekanisk positionerende selvlåsende struktur, ingen fjeder nulstilling, stabil positionering efter drift, ingen utilsigtet forskydning eller luftlækage.

     • Diversificeret trådmatchning: Flere gevindstrukturer og -typer valgfri, perfekt kompatible med hurtige fittings, indvendige gevindsamlinger og KQ2 luftrør til fleksibel montering på stedet.

     • Holdbar anti-korrosionsstruktur: Krop i hård anodiseret aluminium og spole i rustfrit stål opnår slidstyrke, oxidationsmodstand og langsigtet stabil drift i komplekse miljøer.

5. Udvælgelsesforskel: HSV Håndslide Valve vs 4HV Hand Rotary Valve

6. Typiske anvendelsesscenarier

     • Enkeltcylindret grenkontrol: Installeret mellem luftkilde og magnetventil for at realisere manuel luftafskæring og resterende trykaflastning til nedlukning af udstyr og vedligeholdelse.

     • Udstyr Hovedluftafskæring: Monteret på hovedluftindsugningsrørledningen til værktøjsudstyr til generel hurtig trykaflastning og sikker nedlukningsdrift.

     • Vacuum Circuit Switching: Anvendes til vakuumpumpeforgreningskredsløb til manuel start-stop-styring; træk i ventilen for at frigive vakuumtrykket hurtigt og sikre sikker drift.

Resumé af én sætning

     SOLH HSV-serien er en 3/2-vejs selvlåsende lige-gennem håndskydeventil med indbygget trykaflastningsfunktion. Med smørefri drift, diversificerede gevindmuligheder og sikker resttryksudstødningslogik er det den standard manuelle luftkildeomskifterventil til pneumatisk kredsløbsvedligeholdelse og gren on-off kontrol.
