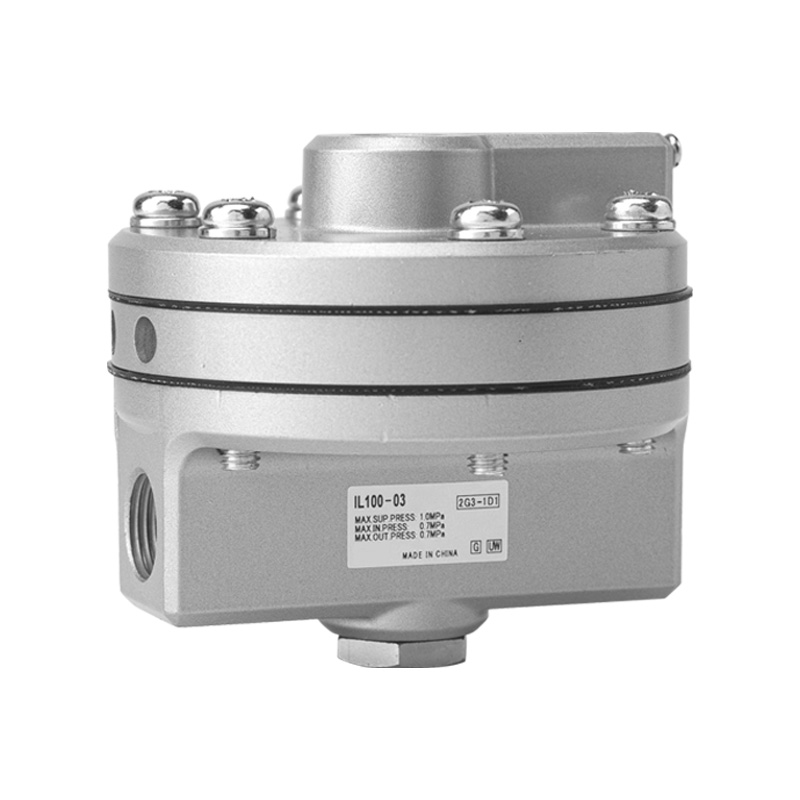

IL100 Series 1:1 Precision Booster Relay (pneumatisk forstærker)

Mærke: SOLH by Richge Technology

Produktpositionering

     IL100-serien er et 1:1 præcisionsforstærkerrelæ, der kan udskiftes med originale SMC-modeller, også kendt som pneumatisk signalforstærker eller volumenforstærker. Dens kernefunktion er at konvertere lav-flow kontrolsignaler til ligetryk høj-flow luft output. Den løser effektivt problemer med langsom reaktion forårsaget af lange rørstrækninger og pneumatiske aktuatorer med stort volumen, med enestående præcision, ultra-stor flowkapacitet og ultrahurtig reaktionshastighed.

 Kernefunktion og arbejdsprincip

  1. Grundlæggende definition

       Pneumatisk signal- og volumenforstærker med præcis 1:1 tryksporing (udgangstryk er strengt taget lig med inputsignaltryk).

  2. Driftslogik

     --SIG (Signal Port): Modtager lav-flow kontrol tryk output fra positionere eller trykregulatorer

     --SUP (forsyningsport): Tilslut til primær trykluftforsyning, maks. forsyningstryk 1,0 MPa

     --OUT (Output Port): Leverer luft med høj flow ved identisk tryk til at drive store aktuatorer

     --EXH (udstødningsport): Udleder hurtigt resterende luft, når styresignaltrykket falder

 3. Kerneværdi

     Oprethold det nøjagtige signaltryk, mens udgangsflowet forstærkes, hvilket drastisk fremskynder aktuatorbevægelsen.

Nøglefunktioner

   1. Ultra-højt flow og øjeblikkelig respons

     -- Max flowkapacitet: 6.000 L/min (ANR) under 0,7 MPa forsyningstryk

     -- Flowkoefficient Cv = 1,1

     --Perfekt til langdistancerør, store cylindre og store membranaktuatorer

   2. Høj nøjagtig 1:1 tryksporing

     --Linearitetsfejl inden for ±1 % fuld skala

     --Hysterese ≤ 1 % fuld skala

     -- Præcis trykreplikation med nul trykfald og ingen langvarig drift

   3. Muligheder for flere porttråde

     --Portstørrelser: 02 (Rc1/4), 03 (Rc3/8)

     --Standard gevind: Rc; valgfri NPT (suffiks N), G parallel gevind (suffiks F)

     --Fire dedikerede porte: SIG-signal, SUP-forsyning, OUT-udgang, EXH-udstødning

   4. Bred temperatur & specielle brugerdefinerede versioner

     --Standard model: -5 ~ +60 ℃

     --Lav temp L version: -30 ~ +60 ℃

     --Højtemp T-version: -5 ~ +100 ℃

     --Kobberfri S-version: Kompatibel med halvlederfremstilling og inert gas med høj renhed

   5. Holdbar kompakt struktur

     --Hovedkrop: Aluminiumslegering med sølv anti-korrosions maling belægning

     --Nettovægt: 0,56 kg

     --To monteringsmetoder: Direkte gevindinstallation; valgfri metalmonteringsbeslag (suffiks B)

Komplet tabel med tekniske specifikationer

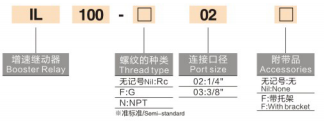

Modelkodeforklaring (IL100-□-□-□-□)

   Eksempel: IL100-02-N-L-B

     --IL100: Basisseriekode

     --02 / 03: Portstørrelse (1/4" / 3/8")

     --Trådsuffiks: N=NPT-tråd; intet suffiks=Rc; F=G tråd

     --Særlig versionssuffiks: L=lav temp; T=høj temp; S=kobberfri

     --B: Udstyret med monteringsbeslag (ingen suffiks = uden beslag)

   Almindelige standardmodeller

     --IL100-02: Rc1/4 port, standard temperatur, ingen beslag

     --IL100-03-B: Rc3/8 port, standard temperatur, med monteringsbeslag

     --IL100-N03-L: NPT 3/8 gevind, lavtemperaturbestandig variant

Typiske anvendelsesscenarier

     --Proceskontrolventiler: Pneumatiske reguleringsventiler og membranaktuatorer, parret med positionere for at øge aktiveringshastigheden

     --Langdistance instrumentluftrørledninger: Eliminer langsom reaktion forårsaget af lange slanger mellem transmittere og aktuatorer

     --Pneumatiske cylindre med stort volumen: Kraftige løft, fastspænding og mekaniske aktuatorer med stor slaglængde

     --Højpræcisionspositioneringsløkker: Pneumatiske systemer, der kræver nøjagtig trykopfølgning og hurtig respons

     --Halvleder & højrent gasudstyr: Kobberfri S-variant til rene procesmiljøer

Resumé af én sætning

     SOLH IL100 udskifteligt boosterrelæ leverer 1:1 præcis tryksporing, maksimalt 6000 L/min højt flow og ±1 % høj linearitet med ultrahurtig respons, specielt designet til at eliminere langsom aktiveringsforsinkelse i lange rør og pneumatiske systemer med store volumer.
