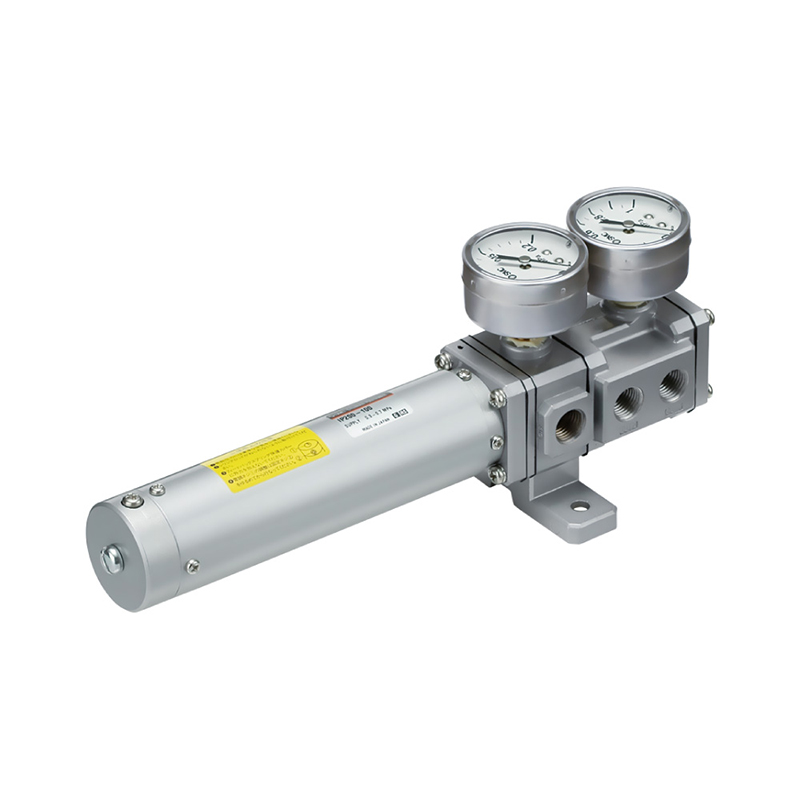

IP200 Series Pneumatisk Pilot Servo Cylinder Positioner

Mærke:SOLH fra Richge Technology

Produktpositionering

     IP200-serien lanceret under SOLH-mærket Richge Technology er en pneumatisk pilot servo cylinder positioner. Den leverer højpræcision proportional positionskontrol til standardcylindre, og konverterer lineært 0,02~0,1MPa pneumatisk styresignal til præcis forskydning af cylinderstempelstangen. Fuldt luftdrevet uden strømforsyning er det en egensikker positioneringsløsning til eksplosionsfarlige industrielle miljøer.

Kerne tekniske specifikationer

    1. Grundlæggende parametre

     -- Kompatible cylindre: Boring ≥ Ø50 mm, slaglængde 25 ~ 300 mm (tilpasses pr. trin på 1 mm)

     -- Kontrolprincip: Dyse-flapper servomekanisme baseret på kraftbalanceteori

     -- Indblæsningslufttryk (SUP): 0,3~0,7MPa

     -- Indgangskontrolsignal (IN): Standard 0,02~0,1MPa pneumatisk signal

     -- Omgivelses- og mellemtemperatur: -5 ℃ ~ +60 ℃ (standardversion)

     -- Port gevind: Hovedport Rc1/4; trykmålerport Rc1/8

     -- Nettovægt: Ca. 700 g (baseret på model med 100 mm slaglængde) Kontrolnøjagtighedsindeks· Følsomhed: ≤ 0,5 % F.S.

     -- Linearitet: ≤ ±2 % F.S.

     -- Hysterese: ≤ 1 % F.S.

     -- Gentagelighed: ≤ ±1 % F.S.2.

Force Balance arbejdsprincip

     -- Signalindgang: Pneumatisk styresignal går ind i port IN og skubber indgangsmembranen.

     -- Servoforstærkning: Membranforskydning ændrer afstanden mod dysen for at justere modtrykket, hvilket driver den indvendige spole til at skifte luftkredsløb.

     -- Cylinderaktivering: Trykluftudgange via OUT1 / OUT2-porte for at forlænge eller trække den dobbeltvirkende cylinder tilbage.

     -- Positionsfeedback: Cylinderslagsbevægelse trækker tilbagekoblingsmembranen tilbage gennem plejlstang og feedbackfjeder for at nå kraftbalance med inputsignal; spolen vender tilbage til neutral position for at låse cylinderen nøjagtigt i målpositionen.

Modelkodedefinition (IP200-XXX-YY)

     -- IP200: Basisseriekode

     -- XXX: Nominel slaglængde (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Valgfrit suffiks: Intet suffiks: Standardmodel med kulstofstål feedbackfjeder -T: Udstyret med rustfrit stål feedbackfjeder -XN: Lavtemperaturversion (-30°C ~ +60°C) -XZ: Højtemperaturversion (-5°C ~ +80°C)

Eksempel: IP200-200-T → 200 mm slaglængde, feedbackfjeder i rustfrit stål.

Port definition

     -- SUP: Hovedluftforsyningsindgang (0,3~0,7MPa)

     -- IN: Pneumatisk styresignalindgang (0,02~0,1MPa)

     -- OUT1 / OUT2: Dobbelt udgangsporte til dobbeltvirkende cylinder

     -- EX: Udstødningsport

     -- Måler: Dedikeret port til installation af trykmåler

Kerneproduktfordele

     -- Eksplosionssikker pneumatisk positionering med høj præcision Sammenlignelig positioneringsnøjagtighed af elektriske servosystemer; Fuldt luftdrevet uden elektriske komponenter, egensikker til brandfarlige og eksplosive arbejdszoner.

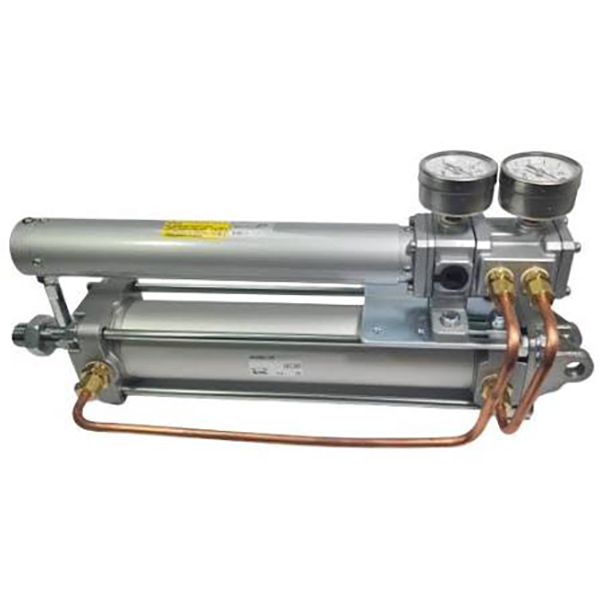

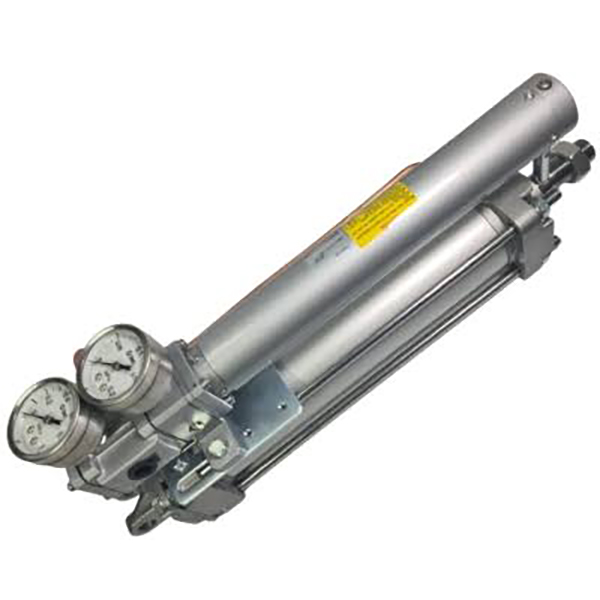

     -- Kompakt integreret alt-i-en-struktur Integreret enhedsdesign til direkte montering på standardcylindre, hvilket forenkler installation på stedet og rutinemæssig vedligeholdelse.

     -- Praktisk kalibreringsdesign Indbygget uafhængig nuljusteringsskrue og spændviddejusteringsskrue til hurtig kalibrering på stedet uden ekstra værktøj.

     -- Flere materialemuligheder for korrosionsbestandighed Feedbackfjeder tilgængelig i kulstofstål eller rustfri stålvarianter for at tilpasse sig fugtige, korrosive værkstedsmiljøer.

     -- Bredt temperaturområde tilpassede versioner Standard, lav- og højtemperatur valgfri modeller til at tilfredsstille komplekse industrielle forhold med variabel temperatur.

Typiske anvendelsesscenarier

     -- Præcisionspositioneringsstationer: Udskæring, prespasning, belægning og automatisk materialehåndteringsudstyr

     -- Industriel proceskontrol: Ventilåbningsregulering, banespændingskontrol og systemer til korrektion af banekanter

     -- Særlige barske miljøer: Eksplosionssikkert, støvtæt og vandtæt udstyr til kemiske anlæg og minemaskiner

     -- Pneumatisk servokerneenhed: Fungerer som den centrale kontrolkomponent i fuld pneumatiske servopositioneringssystemer

Retningslinjer for drift og installation

     -- Krav til luftkilde: Indblæsningsluften skal være tør og ren med filtreringspræcision ≤5μm for at forhindre dyseblokering og positioneringsfejl.

     -- Kalibreringsreference: Fuldfør nul- og spændviddejustering under standard forsyningstryk på 0,5 MPa for optimal lineær ydeevne.

     -- Monteringsretning: Understøtter installation i enhver vinkel; undgå monteringslayout, der får kondensvand til at samle sig inde i enhedens interne enhed.

Resumé af én sætning

     SOLH IP200 kraftbalancerende dyse-flapper pneumatisk servopositioner konverterer lineært 0,02~0,1MPa luftsignal til præcis cylinderforskydning, med høj positioneringsnøjagtighed, eksplosionssikker luft-kun drift, nul/spændvidde justerbar kalibrering og multi-temperatur automatiseringsmuligheder, den ideelle proportional-eksplosionssikrede kontrolenhed for kemiske eksplosioner og kontrolenheder.
