LW8-40.5 35 kV Udendørs AC Højspænding SF6-afbryder

LW8-40.5 35 kV Udendørs AC Højspænding SF6-afbryder

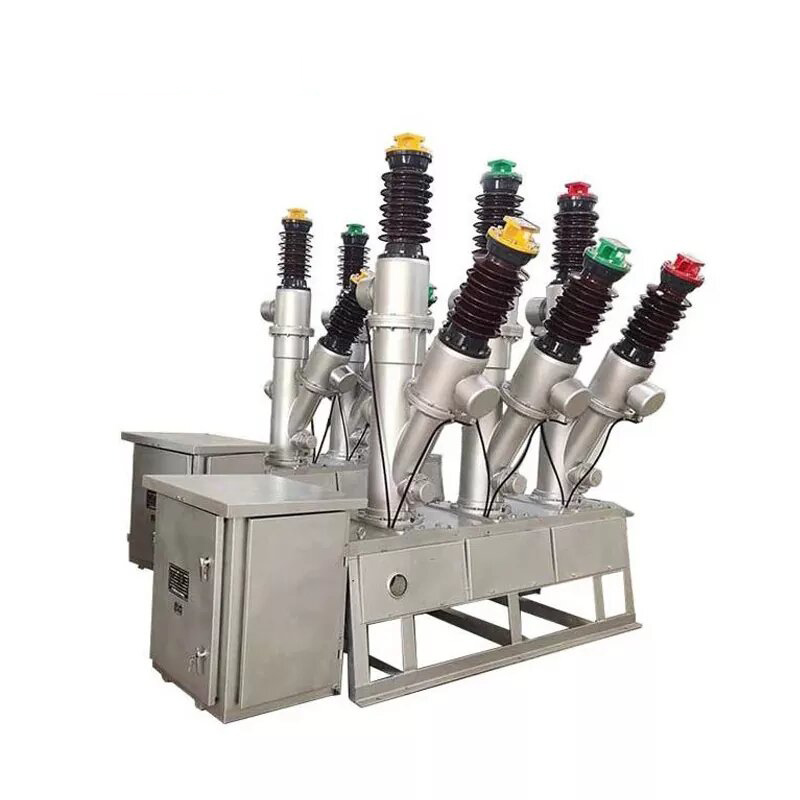

       LW8 (A) -40,5 udendørs AC SF6-afbryder er en trefaset 50Hz udendørs højspændingselektrisk enhed designet til brug i kraftsystemer med en nominel spænding på 40,5 kV. Den anvender SF6-gas som lysbue og isolerende medium med en komprimeret gasbue-udvidelsesmekanisme, hvilket giver overlegen afbrydelsesevne. Denne afbryder er velegnet til applikationer i strømstationer, kraftværker og distributionsnetværk, hvor det pålideligt kan skifte både klassificerede og kortslutningsstrømme. Det er også ideelt til brug som en linkbryder eller til at afbryde kondensatorbanker. Enheden inkluderer en indbygget strømtransformator til måling og beskyttelse, hvilket gør det til et fremragende valg til at opgradere ældre breaker-systemer.

Produktstruktur

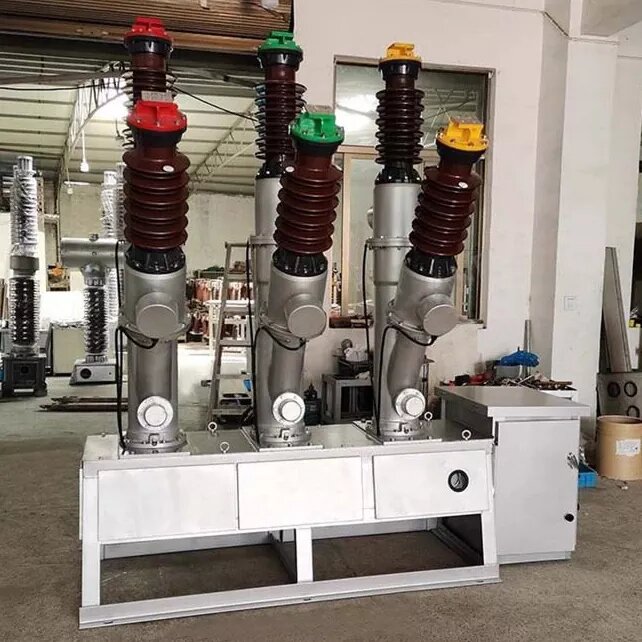

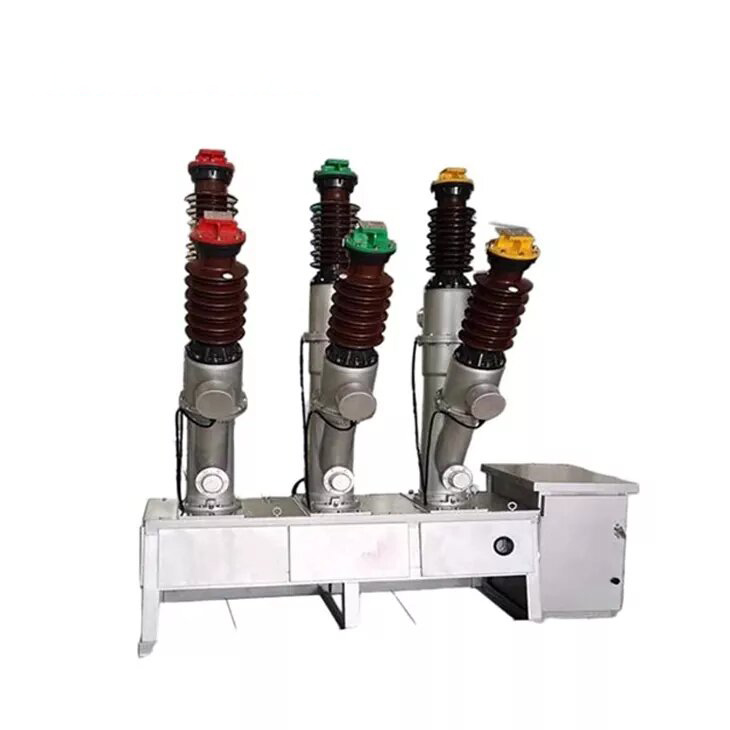

Breaker har et porcelænskolonnedesign med tre forskellige faser, der hver er udstyret med en separat lysbue-udvidende kammer fyldt med trykluft. Den trefasede gas er forbundet med kobberrør. De vigtigste komponenter i afbryderen inkluderer porcelænsboliger, strømtransformator, lysbue -slukningskammer, absorber, driftsmekanisme, transmissionsboks, base ramme, forbindelsesstænger og fjedre. Porcelænshylsen fungerer som støtte og isolering til at forbinde breakers hovedkredsløb til elsystemet. Det udgør også en del af trykbeholderen, der giver robust styrke og sikrer lufttæthed.

Ansøgninger:

 Power Transmission and Distribution: Velegnet til brug i understationer, transformerstationer og strømfordelingsnetværk.

 Switching-operationer: Håndterer effektivt nominelle strømme, kortslutningsstrømme og nødafbrydelser.

 Kapacitor Bankbeskyttelse: Kan afbryde kondensatorbanker sikkert, hvilket sikrer glat systemoperationer.

Deal udskiftning: En fantastisk mulighed for at erstatte ældre, forældede afbrydere i systemet.

Miljøforhold:

 Altitude: op til 3000 meter over havets overflade.

 Ambient temperatur: fra -30 ° C til +45 ° C.

 Bedøvelsesniveau: Velegnet til miljøer klassificeret som niveau II, III eller IV.

 Højhed: daglig gennemsnitlig fugtighed på højst 95% med et månedligt gennemsnit på højst 90% (ved 25 ° C).

 Vindtryk: Ikke over 700PA, svarende til vindhastigheder op til 34 m/s.



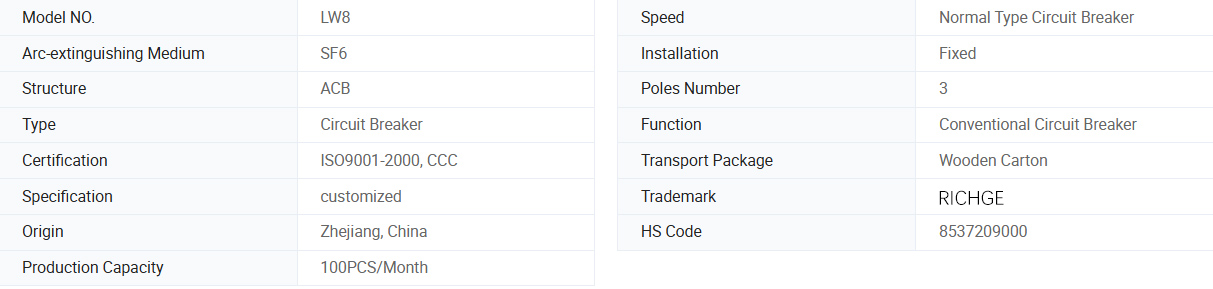

Grundlæggende info.

Modelbeskrivelse

Tekniske parametre

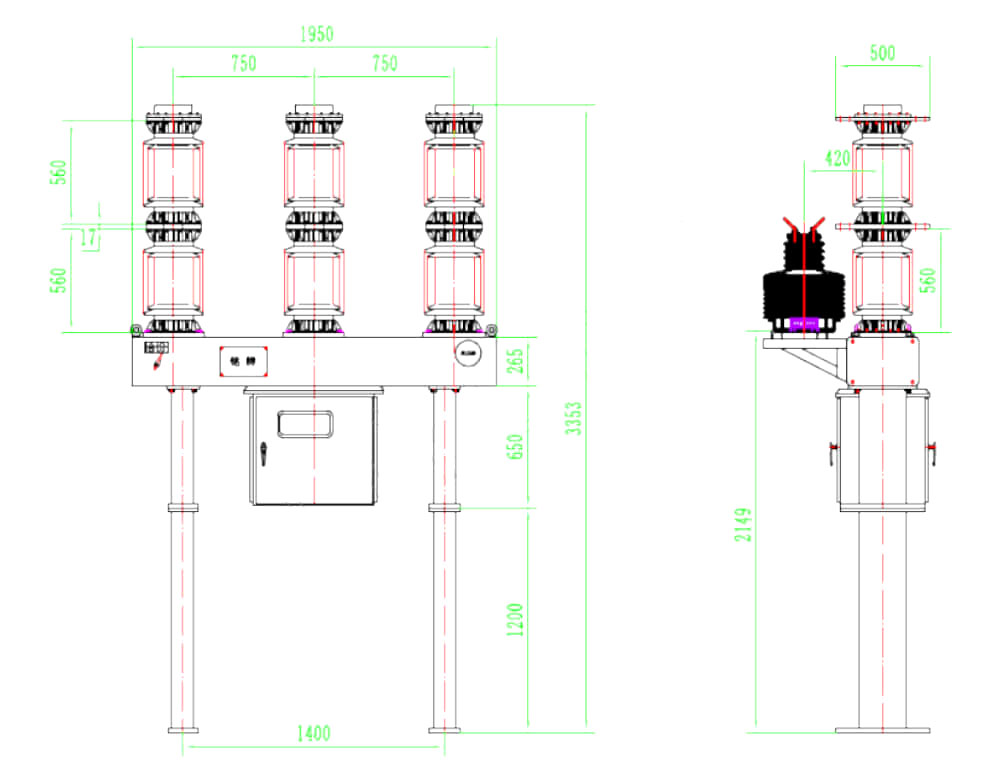

Teknisk tegning

LW8-40.5 SF6-afbryderbestillingsinstruktioner

1: Circuit Breaker -model, specifikationer;

2: Bedømte elektriske parametre (spænding, strøm, brudstrøm osv.)

3: Miljøforhold (omgivelsestemperatur, højde, miljøforureningsniveau);

4: aktuatorens driftsspænding og motorspænding;

5: Antal, aktuelle forhold og niveau -kombination af interne eller eksterne strømtransformatorer. Sekundær belastning;

6: Navn og mængde af reservedele, specielle værktøjer og udstyr (skal bestilles separat).

FAQ

1. er du en handelsfirma eller producent?

  Vi er en professionel fabrik med 10 års erfaring inden for høj- og lavspændingskontaktudvikling, substation, transformere, kabeldistributionskasser og forskellige elektriske udstyr, såsom vakuumafbrydere, belastningsbrudskontakter osv.

  Vores fabrik er en fremragende leverandør af State Grid Corporation of China.

2. accepterer du tilpassede tjenester?

   Vi tilbyder OEM/ODM -service og kan udskrive dit logo på produktet. Vores professionelle tekniske og citatteam kan give et tilfredsstillende projekt i henhold til din tegning og parametre.

3. Hvad er din MOQ?

     Vores MOQ er 1 stykke.

4. Hvor lang tid er din leveringstid?

   Det afhænger af dit produktkrav og -mængde. Generelt er 5 ~ 10 arbejdsdage tilgængelige.

5. Hvordan løser du kvalitetsproblemer?

   Angiv detaljerede fotos af kvalitetsproblemer.  Vores tekniske og kvalitetstestafdeling vil analysere. Vi laver en tilfredsstillende løsning inden for 2 dage.

6. Hvad er dine betalingsbetingelser?

     30% t/t på forhånd, 70% inden afsendelse.  West Union, L/C er også acceptabel.
