M5-serien 5/2-vejs mekanisk ventil | M5 gevindslag og manuel kontrolventil

Mærke: SOLH by Richge Technology | 5/2-vejs fjederretur mekanisk & håndkontrolventil med M5×0,8 gevind

1. Produktoversigt

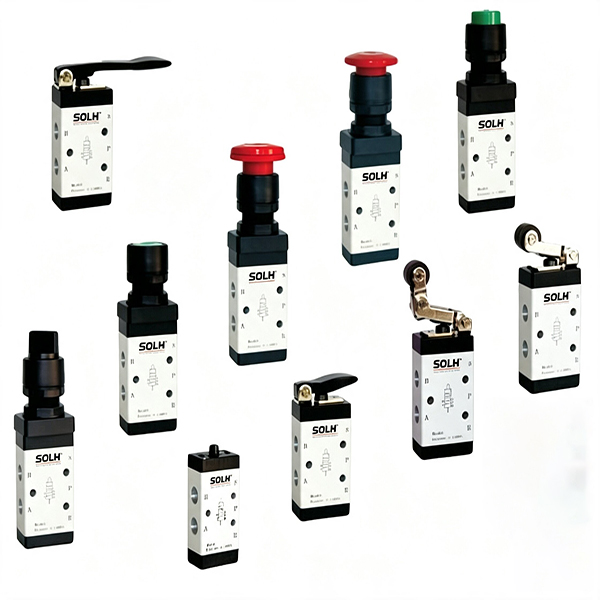

     SOLH M5-serien er en professionel5/2 vejs spole-type mekanisk ventil med ensartet M5×0,8 fintrådsinterface. Med et spolefrit design realiserer den, at luftkredsløbet vendes udelukkende ved ekstern mekanisk kraft og automatisk fjedernulstilling. Udbredt anvendt til cylinderslaggrænsepositionering, in-place signalfeedback og manuel start-stop pneumatisk styring af udstyr. Den fulde serie dækker to kernetyper: mekanisk udløser (rulle / stempel) og manuel kontrol (knap / håndtag). Den er fuldt ud udskiftelig med AirTAC M5-serien og universelle mekaniske ventiler til hjemmet til direkte udskiftning.

  1.1 Standard Air Port Definition

     • P Port: Hovedindtag for trykluft

     • A/B arbejdshavne: Forbindes med dobbeltvirkende cylindre til teleskopstyring

     • R1/R2 dobbelte udstødningsporte: Sidemonterede udstødningsporte på ventilhuset, direkte kompatible med mikro lyddæmperinstallation for støjreduktion og støvforebyggelse

     • Kernefunktion: 5/2-vejs fjederreturstruktur, nulstilles automatisk til den oprindelige tilstand efter at ekstern kraft er fjernet

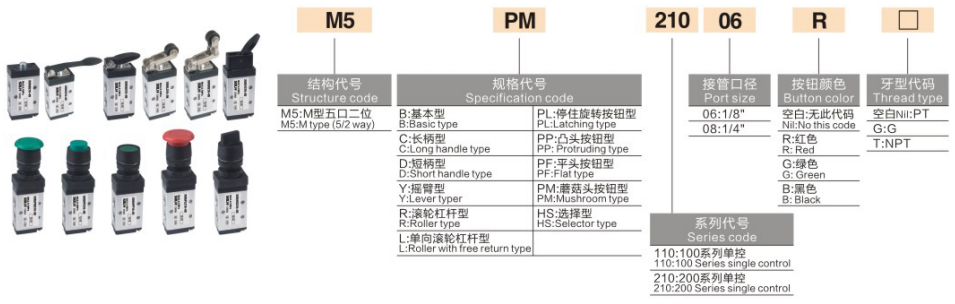

2. Vejledning til valg af modelkodning og hovedtype (grundlag for valg af kerne)

 1. Samlet kodningsregel: M5【Hovedkode】-05 (05 står for unified M5 thread port for full series)

 2. Modeleksempel: M5R-05 | Rullegreb type 5/2-vejs mekanisk ventil med standard M5 gevindport

3. Tekniske kerneparametre

4. Strukturelle kernefordele

     • Balanceret spolestruktur: Vedtager afbalanceret glidespoledesign, fri for luftkildemodtryksinterferens. Kræver kun en lille ydre kraft for at fuldføre reversering med følsom og let betjening.

     • Dual Split udstødningsdesign: Uafhængige R1/R2 bilaterale udstødningsporte med eksternt layout. Installer mikrolyddæmpere direkte for at opnå effektiv støjreduktion og støvisolering, hvilket sikrer stabil langtidsdrift.

     • Multi-Angle Installation: De øvre og nedre dele af ventilhuset er reserveret med monteringshuller, der understøtter vilkårlig vinkel fast installation for at tilpasse til forskellige udstyrsrumslayouts.

     • Fuld serie universel udskiftelighed: Ensartet overordnet ventilhusstørrelse for hele M5-serien, kompatibel med den samme specifikationsmanifoldbase til gratis udskiftning og modulær samling.

5. Understøttende tilbehør og manifoldbase

     • M5 Manifold Base (M5M): 1F/2F/3F multi-link manifoldplader, der realiserer centraliseret P-port luftforsyning, erstatter spredte enkeltventilsrør for at forenkle kredsløbslayout.

     • Støtte medhjælpere: M5 til G1/8 reducerende lige fittings, M5 mikro lyddæmpere, M5 lynkoblinger (matchende φ3/φ4 luftrør), faste monteringsbeslag.

6. Udvælgelsesforskel: M5 vs S3 Mekanisk Ventil

7. Klassiske applikationskredsløb

     • Cylindergrænsekontrol: Cylinderbaffel udløser M5R rullemekanisk ventil, udsender pilotluftsignal for at styre 4V magnetventil, der realiserer automatisk reversering, når cylinderen når den angivne position.

     • Manuel start-stop kontrol: M5PP svampeknapventil styrer direkte teleskopvirkningen af ​​små dobbeltvirkende cylindre til manuel betjening på stedet.

     • Samlebåndsværktøjsdetektion: M5B stempel-topstangventil fungerer som en støbeform på plads detektionskontakt til at realisere automatisk pneumatisk logikudløsning for værktøjspositionering.

Resumé af én sætning

     SOLH M5-serien er en fuldfunktionel 5/2-vejs mekanisk fjederreturventil med samlet M5×0,8 gevind. Ved at integrere mekanisk slagbegrænsning og flere manuelle kontroltilstande har den følsom handling, holdbar ydeevne og universel udskiftelighed, idet den er den foretrukne mikropneumatiske kontrolkomponent til cylindersignalfeedback og manuel pneumatisk omskiftning af udstyr.
