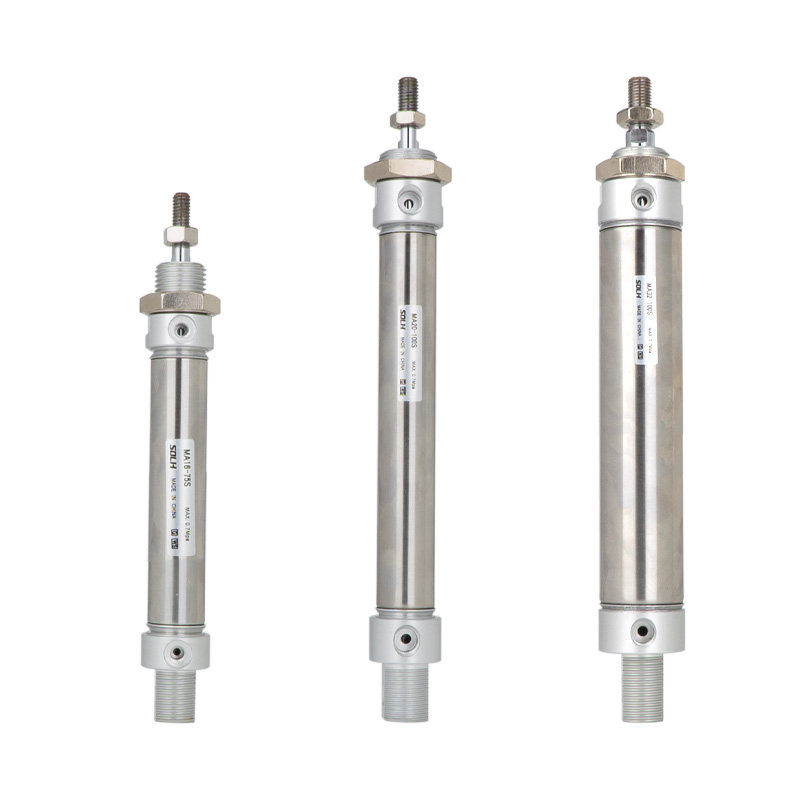

MA Series rustfrit stål minicylinder (økonomisk generel type)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MA serie økonomisk minicylinder i rustfrit stål, borestørrelse φ16/20/25/32/40/50/63 mm. Udskiftelig med SMC CM2/CM3-serien. Høj omkostningsydelse, moden struktur, universelle monteringsdimensioner og korrosionsbestandighed. Udbredt i let industri, elektronik, emballage, fødevarer og mindre automatiseringsudstyr til let og medium belastning, budgetfølsomme, rene eller fugtige arbejdsforhold.

Kernestruktur og designfunktioner

   1. Standard: Enterprise intern standard, meget udskiftelig med SMC CM2/CM3.

   2. Materiale: 304 rustfrit stål tønde & stempelstang, endehætter af aluminiumslegering, rustfast til fugtigt, svag syre, svagt alkali og rent miljø.

   3. Struktur: Rullekrympet endehætte og cylinderforbindelse, stabil struktur og konkurrencedygtige omkostninger, lige cylindrisk form for nem vedligeholdelse.

   4. Driftsvarianter

     -- MA Dobbeltvirkende: Luftforsyning i begge ender, mest almindelig standardmodel

     -- MSA enkeltvirkende fjederforlængelse: Forlænges automatisk, når luften afbrydes

     -- MTA enkeltvirkende fjederretur: Træk automatisk tilbage, når luften afbrydes

     -- MAD Dobbeltstang: Stang forlænget på begge sider, synkron bevægelse, fordoblet effektivt slag

     -- MAJ justerbar slaglængde: Dobbeltvirkende med finjustering for præcis positionering

   5. Pude: Standard gummi anti-kollisionspude; MAC valgfri justerbar luftpude for at reducere stød og støj under højhastighedsbevægelse.

   6. Tætning: Speciel tovejs tætning med olielagerrille, lavt starttryk, oliefri drift, levetid ≥5 millioner cyklusser.

   7. Positionsdetektion: Alle modellers indbyggede magnetiske ring (suffiks S), kompatibel med AirTAC CS1-G eller SMC M9B magnetiske kontakter til stempelpositionsfeedback.

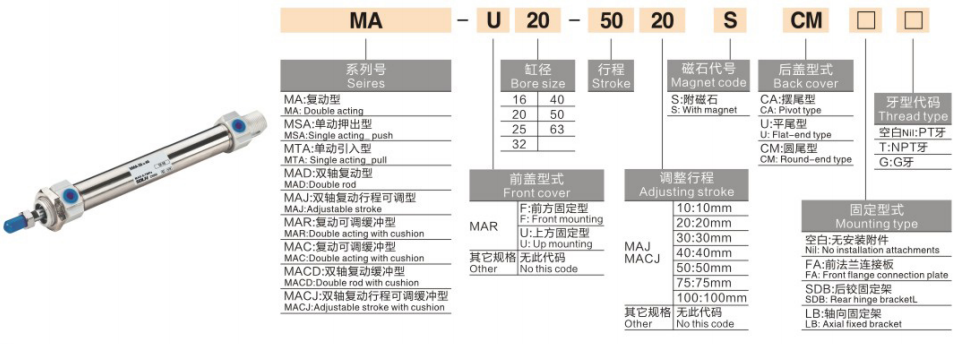

Komplet modelkodningsregel

   1. Modeleksempel:MA25-100S-CM-FA

Eksempler på standardordrereference

     -- MA32-75S-CM: Bore32, stroke75, dobbeltvirkende, cylindrisk hale, indbygget magnet

     -- MTA20-50S-U: Bore20, stroke50, enkeltvirkende fjederretur, flad hale

     -- MAJ40-100S-CA: Bore40, stroke100, justerbar slaglængde, gaffelhale

Universelle tekniske specifikationer

Teoretisk tryk- og trækkraft @0,5MPa (enkeltstang, enhed:N)

   1. Dobbeltvirkende MA

   2. Enkeltvirkende MTA (Spring Return @0,5 MPa)

Monteringsforme og afledte modeller

   1. Bagside og monteringsmuligheder

     -- CM Cylindrisk hale: Standard lige montering (mest populær)

     -- CA Clevis hale: Baghængslet til svingmekanisme

     -- U Flad hale: Plan installation for begrænset aksial plads

     -- FA/FB Flange: Forreste/bagerste flangeplademontering

     -- LB Fodmontering: Installation af sideaksial beslag

     -- SDB Dobbelt gaffel: Hængslet forbindelse til svingbevægelse

   2. Hovedafledte versioner

     -- MA: Standard dobbeltvirkende med indbygget magnet

     -- MSA/MTA: Enkeltvirkende fjederforlængelse / fjederretur

     -- MAD: Dobbelt stang dobbeltvirkende

     -- MAJ: Justerbar slaglængde dobbeltvirkende

     -- MAC: Dobbeltvirkende med justerbar luftpude

3-trins guide til hurtig valg

   1. Borevalg: Beregn nødvendig tryk og vandret belastning, reserve ≥50% sikkerhedsmargin; vælg MA fortrinsvis til let- og mellembelastning og omkostningsfølsomme projekter.

   2. Slagbekræftelse: Tilføj ekstra 10 ~ 20 mm rejsemargin; Max slaglængde: dobbeltvirkende ≤500 mm, enkeltvirkende ≤100 mm.

   3. Konfigurationsmatchning

     -- Betjening: Dobbeltvirkende → MA; enkeltvirkende fjederretur → MTA; præcis slagtilpasning → MAJ

     -- Pude: Vælg MAC justerbar luftpude ved løbehastighed＞500 mm/s

     -- Positionsfeedback: Alle modeller udstyret med indbygget magnet, matcher CS1-G / M9B magnetiske kontakter

Resumé af én sætning

     SOLH MA økonomisk minicylinder i rustfrit stål er udskiftelig med SMC CM2/CM3-serien, giver rigelige varianter og flere monteringsmuligheder, omkostningseffektiv lineær aktuator til automatisering af let og mellemstor belastning, emballage, fødevare- og elektroniske produktionslinjer.
