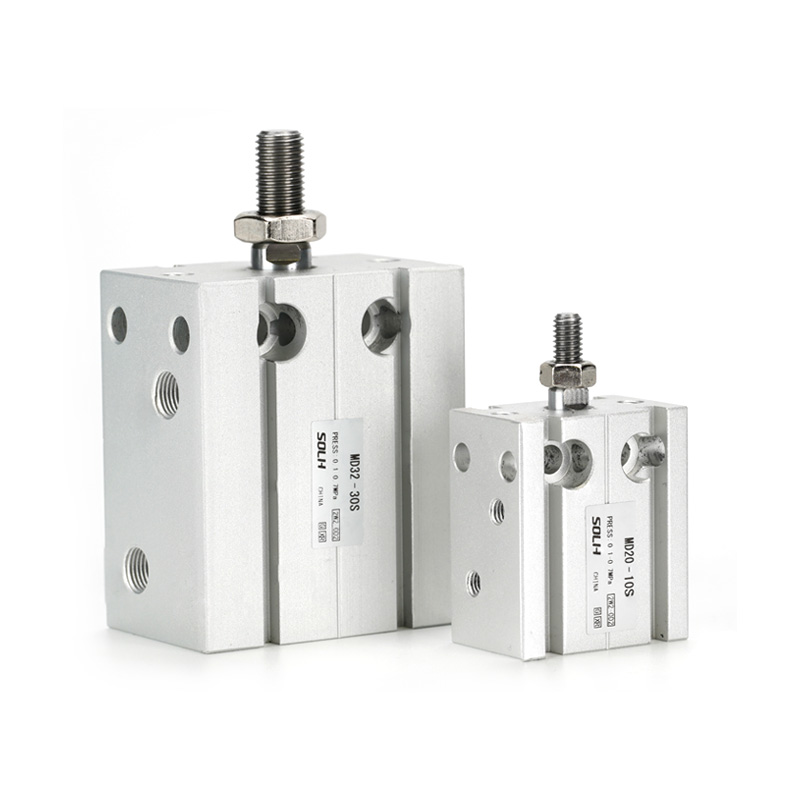

MD Series Multi-Mount Free Installation Kompakt cylinder

Mærke:SOLH fra Richge Technology

Produktserieoversigt

     SOLH MD-serien er standard multi-position fri montering miniature cylinder med fuld-cirkel monteringshuller, ultra-tynd blokform og vilkårlig vinkel installationsevne. Designet til snævert udstyrsrum, layout med høj tæthed og intermitterende udstødnings- og positioneringsarbejdsstationer med let belastning.

     5 komplette undermodeller dækker enkelt/dobbelt stang, enkelt/dobbelt virkende, faste/justerbare slagkrav:

     -- MD: Enkeltstang dobbeltvirkende (standard universal type)

     -- MSD: Enkelt stang enkeltvirkende (fjeder forlænges ud)

     -- MTD: Enkelt stang enkeltvirkende (fjeder tilbagetrækning ind)

     -- MDD: Dobbelt stang dobbeltvirkende (anti-torsion ingen rotation)

     -- MDJ: Dobbelt stang dobbeltvirkende med bagtil justerbar slaglængde

Universal Core Teknisk Specifikationstabel

Strukturelt design og kerneydelsesfordele

  1. Fuld 6-vejs multi-position montering

     -- Ensartede tapede huller fordelt på front, bag, venstre, højre, top og bund af cylinderkroppen; kan fastgøres i ethvert plan og enhver vinkel. Flere cylindre side om side parallelt arrangement maksimerer skabspladsudnyttelsen.

  2. Ultratynd blok letvægts krop

     -- 30% ~ 50% tyndere vægtykkelse end standard runde kropscylindre, trykstøbt letvægts aluminiumslegering hoveddel til miniaturiseret mekanisme design.

  3. Selvsmørende stempelstangsleje

     -- Integreret lavfriktions selvsmørende bøsning på stempelstang, oliefri drift, lang levetid og stabil jævn bevægelse.

  4. Standard magnetisk kontakt monteringsriller

     -- Dedikerede trapezformede glideriller på begge sider af cylinderkroppen; nem montering, afmontering og positionsskift af magnetiske reed-kontakter uden ekstra beslag.

  5. Indbygget gummibufferpude foran

     -- Integreret buffer ved stangenden absorberer stødvibrationer, reducerer driftsstøj og beskytter små armaturer og emner.

  6. Udvidelig dobbeltstang & justerbare slagvarianter

     -- MDD dobbelt stang: Stærk anti-torsion ydeevne, nul roterende afbøjning, stabil lineær føring under sidebelastning

     -- MDJ justerbar slaglængde: Bageste finjusteringsskrue til justering af slaggrænsen, fleksibel til krav til variabel positioneringslængde

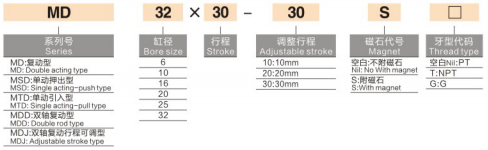

Komplet modelnavneregler

  1. Model 1: Standard enkeltstang dobbeltvirkende MD16×30S

     -- MD = Seriekode, enkeltstang dobbeltvirkende kompakt cylinder

     -- 16 = Boringsdiameter (mm)

     -- 30 = Grundlæggende slaglængde (mm)

     -- S = Indbygget magnetisk ring (blank = ingen magnet)

  2.Model 2: Justerbar dobbeltstang MDJ20×20-10S

     -- MDJ = Dobbelt stang dobbeltvirkende med bageste slagtilpasning

     -- 20 = Borestørrelse (mm)

     -- 20 = Fast grundslag

     -- 10 = Justerbar ekstra slaglængde (samlet vandring = 20 + 10 = 30 mm)

     -- S = Indbygget magnetisk ring valgfrit suffiks

Teoretisk udgangstryktabel (Enhed: N)

Trin-for-trin valgvejledning og typiske applikationer

  1. Regler for kerneudvælgelse

     -- Pladsbegrænsningsprioritet: Smal installationshulrum, tæt layout, monteringsbehov med flere vinkler → Vælg MD-seriens blok kompakt cylinder

     -- Afskærmning af belastningstilstand: Ren aksial let belastning uden sideafbøjning → Standard MD enkeltstang; Sidetorsion / offset sidebelastning eksisterer → MDD dobbeltstang anti-rotationsmodel

     -- Krav om slagtilpasning: Variabel positioneringsvandring kræver en fin grænse → MDJ justerbar slaglængde variant med dobbelt stang

     -- Positionssignalfeedback: Tilføj suffiks S med CMSH/DMSH magnetisk kontakt til PLC-slagdetektering

  2. Typiske industrielle anvendelsesscenarier

     -- 3C & Semiconductor Automation: Minifikstur fastspænding, materialeskubning, komponentkrympning, præcise positioneringsstationer

     -- Generelt automatiseret udstyr: blokering af emner, stationsskift, små lineære frem- og tilbagegående mekanismer

     -- Husholdningsapparater og hardwaresamling: Trykpasning af små dele, tryklås, dispensering af mikrolim

     -- Emballerings- og fødevaremaskineri: Transport af let belastning af materiale, fastspænding af produkter, automatisk sorteringsadskillelse

Resumé af én sætning

     SOLH MD multi-retning fri montere kompakt cylinder dækker enkelt/dobbelt stang, enkelt/dobbelt virkende og justerbar slag MDJ varianter med fulde 6-side monteringshuller, indbygget buffer og valgfri magnetisk ring, ultratynd letvægtsdesign ideel til let belastning fastspænding, udstødning og positionering i 3C, halvleder og mini automatisering udstyr pakning.
