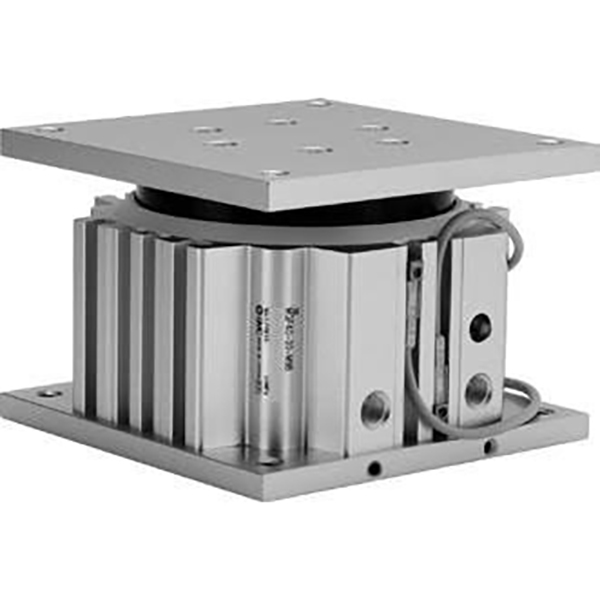

MGF Series styrebordcylinder | Lav-profil høj anti-afbøjning pneumatisk cylinder

Mærke: SOLH by Richge Technology

Produktoversigt og kernestrukturelle funktioner

     SOLH MGF-serien er en lavprofil styrebordscylinder med en stor koncentrisk styremuffestruktur og 360° ensartet anti-afbøjningsbelastningskapacitet. Denne cylinder dækker borestørrelser på φ40 mm, φ63 mm og φ100 mm med korte standardslag fra 30 mm til 100 mm. Den leverer fremragende anti-excentrisk belastningsydelse og højpræcisions anti-rotationsevne, perfekt egnet til korte slag og tunge belastningsarbejdsforhold såsom løft af emnet, præcis positionering, stationsdrejning og kraftig skub, og fungerer som den foretrukne pneumatiske løsning til kompakt automatiseret udstyr.

Vigtige strukturelle fordele

• Ultra-lav profil og minimeret højde: Den samlede installationshøjde er 15–20 % lavere end MGQ-serien, hvilket giver en ultratynd krop, der passer til meget kompakt udstyrslayout. Udskiftning af den traditionelle dobbelte styrestangsstruktur med en koncentrisk styremuffe med stor diameter reducerer den samlede vægt med ca. 15 % og giver en ensartet 360° omnidirektional anti-afbøjningsydelse uden retningsfølsomhed.

• Kraftig anti-excentrisk belastning og høj stivhed: Den integrerede store styremuffe og den indbyggede anti-rotationsstiftstruktur giver cylinderen et ultra-stort tilladt drejningsmoment, der når op til 409N·m for φ100mm-modellen. Den bærer stabilt excentriske belastninger fra enhver 360° retning uden afbøjning eller blokering. Anti-rotationsnøjagtighed med høj præcision sikrer stabil gentagen positionering: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Fleksibel montering og rørlayout: Vedtager innovativt top- og bund-tovejsmonteringsdesign, hvilket muliggør fast installation på både øvre og nedre overflader for at tilpasse sig horisontale løft, lodret presning og multi-direktionelle arbejdsscenarier. Udstyret med fire-sidet T-slot-design (tre tilgængelige sider eksklusive røroverfladen), kan magnetiske kontakter installeres på fire sider for fleksibel flerpositionsslagregistrering.

• Holdbart design med lav vedligeholdelse: Dobbeltvirkende frem- og tilbagegående struktur med dobbelt-ende gummibuffere reducerer effektivt bevægelsespåvirkning og driftsstøj, hvilket forlænger levetiden for cylinderen og det perifere udstyr. Oliefrit vedligeholdelsesfrit design understøtter drift i rene miljøer og reducerer i høj grad de daglige vedligeholdelsesomkostninger.

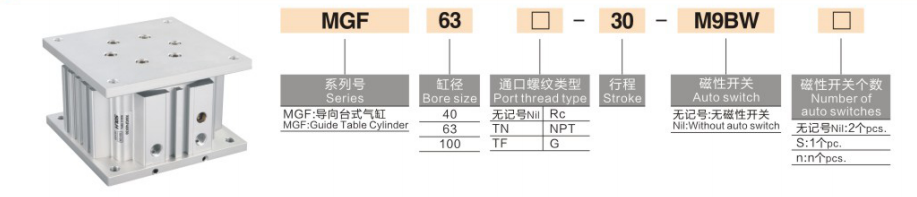

Komplet modelnavneregler

Modeleksempler: MGF63-50-M9BW | 10-MGF40-30-Y59B

Eksempler på standardordrereference

• MGF40-30: 40 mm boring, 30 mm slaglængde, standardtype uden magnetisk kontakt

• MGF63-75-2S: 63 mm boring, 75 mm slaglængde, dobbelte magnetiske kontakter til registrering af to positioner

• 10-MGF100-100-Y59B: 100 mm boring, 100 mm slaglængde, ren støvfattig serie med Y59B magnetisk kontakt

Standard kerne tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa nominelt tryk)

1. Generelle ydeevnespecifikationer

• Driftstilstand: Dobbeltvirkende frem- og tilbagegående bevægelse

• Arbejdstryksområde: 0,1-1,0 MPa; Bevistryk: 1,5 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfrit miljø)

• Stempeldriftshastighed: 50~500 mm/s

• Buffertilstand: Gummibuffer med dobbelt ende til stødreduktion og støjeliminering

• Smøretilstand: Oliefri vedligeholdelsesfri drift, kompatibel med rene værksteder

2. Teoretiske fremdriftsdata (enhed: N)

3. Tilladte momentdata (100 mm/s, enhed: N·m)

4. Produktvægtdata (50 mm slaglængde, enhed: kg)

Typiske anvendelsesscenarier

• Løfte- og positioneringsstationer: Ideel til løftning af emner i produktionslinjen, pallepositionering og udkastning af jig. Styrestrukturen med høj stivhed sikrer stabil drift under korte slag og tunge belastninger uden positionsafvigelse.

• Stationsdrejning og retningsskift: Velegnet til indekspladerotation, 90° vending af emnet og automatiserede retningsskifteprocesser. Ultrahøj anti-rotationspræcision garanterer ensartet bearbejdnings- og monteringsnøjagtighed.

• Heavy-Duty kortdistanceoversættelse: Perfekt til skubbe/træk med kort slag og 360° excentrisk lastkørsel i vilkårlig retning. Den ensartede omnidirektionelle anti-afbøjningsevne løser retningsbegrænsningen for traditionelle dobbeltstyrede cylindre.

• Automatiseret udstyr med høj renhed: Oliefrit og støvfattigt design tilpasser sig strenge arbejdsmiljøer for halvledere, 3C elektronik og medicinsk udstyr, og opfylder rene værkstedsproduktionsstandarder med lave vedligeholdelseskrav.

Sammenligning af MGF vs MGQ kerneforskel

Tre-trins hurtig valgvejledning

1. Valg af borestørrelse: Vælg den passende boring baseret på den faktiske arbejdsbelastning. Sørg for teoretisk tryk ≥ faktisk belastning × 1,5. Prioriter større borestørrelser til arbejdsforhold med excentrisk belastning for at forbedre stabiliteten og ydeevnen mod afbøjning.

2. Slagvalg: Standard slagmuligheder er 30 mm, 50 mm, 75 mm og 100 mm. Foretrækker MGF-serien til alle applikationer med korte slag (≤100 mm), der kræver lav profil og høj anti-excentrisk kapacitet.

3. Valg af konfiguration

￮ Dual-position slagdetektion: Vælg 2S dobbelt magnetisk kontaktkonfiguration for nøjagtig ende-til-ende positioneringsovervågning.

￮ Miljø med høj renhed: Vælg serien med 10 præfikser, ren lavstøv for at tilpasse sig scenarier for halvleder-, medicinsk og elektronisk præcisionsudstyr.

Resumé af én sætning

     SOLH MGF-serien lavprofil styrebordcylinder har ultratynd installationshøjde, 360° ensartet anti-afbøjningsbelastningskapacitet, stort tilladt drejningsmoment og tovejs monteringsfleksibilitet, der fungerer som den optimale kort-slags tunge belastning pneumatiske løsning til kompakt præcisionsautomationsudstyr.
