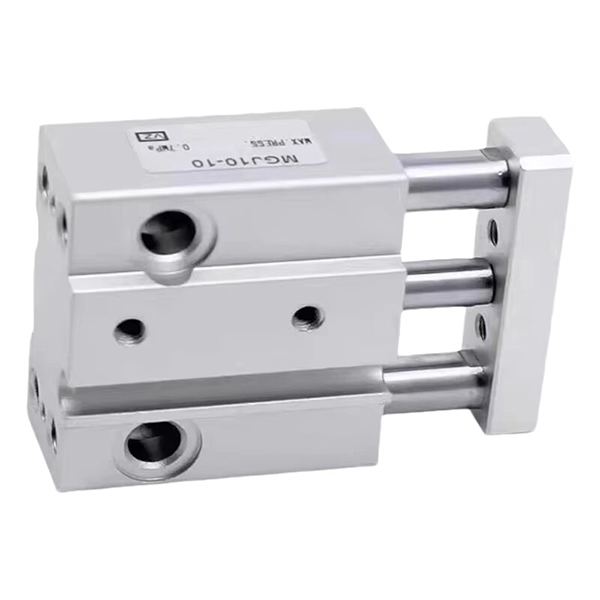

MGJ Series Ultra-Compact Mini Guide Rod Cylinder | Anti-rotationstype med høj præcision

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MGJ-serien er en ultra-lille, højpræcision og let styrestangscylinder, der er specielt designet til mikroautomatiseringsscenarier. Med en ultrakompakt miniaturiseret struktur, ±0,1° præcis anti-rotationsydelse, dobbeltretningsmontering og enkeltsidet centraliseret rør- og ledningsdesign, dækker denne serie kun φ6 og φ10 borestørrelser med ultrakort slaglængde fra 5 mm til 20 mm. Den er perfekt skræddersyet til mikrobelastning, pladsbegrænset og højpræcisionspositioneringsapplikationer i elektronisk udstyr, medicinske instrumenter og præcisionsmaskiner, og fungerer som den centrale executive komponent for automatiserede miniaturesystemer.

Kernepositionering og strukturelle funktioner

1.Ekstrem miniaturisering og ultrakompakt størrelse

• Ultra-lille specifikationsdækning: Tilgængelig i φ6mm og φ10mm ultra-små boringer med afstemte korte slag på 5/10/15mm (φ6) og 5/10/15/20mm (φ10), eksklusivt designet til mikro-slags kørselskrav.

• Slank og tynd kropsdimension: Den ultrakompakte MGJ6-model har en ultratynd og smal kropsstørrelse på 23+ slag (længde) × 29 mm (bredde) × 14,5 mm (højde), optager minimal installationsplads og tilpasser sig meget integreret kompakt udstyrslayout.

2.Højpræcisions anti-rotationsydelse

• Udstyret med indbyggede dobbelte styrestænger og integreret styrerammestruktur opnår MGJ-serien fremragende anti-afbøjningsevne. Den ultralave rotationstolerance når±0,1°, der effektivt undgår positionsafvigelse under fastspænding, samling og finjustering af mikrodele og sikrer ensartet højpræcisionspositioneringsnøjagtighed.

3.Fleksibel montering og centraliseretRørdesign

• Dobbelt-retnings monteringsstøtte: Både bund- og bagfladen er reserveret til fast installation, hvilket understøtter layout med flere vinkler i smalle og trange rum med stærk scenetilpasning.

• Enkeltsidet centraliseret rør og ledninger: Luftrør og magnetiske afbryderledninger er arrangeret på en enkelt side ensartet, hvilket giver pæne og standardiserede ledninger under tæt flercylindret arrangement, hvilket forenkler installation på stedet og senere vedligeholdelse.

• Dobbeltkontaktinstallation for ultrakort slaglængde: Selv den mindste slaglængde på 5 mm kan udstyres med to magnetiske kontakter, der realiserer omfattende positionsdetektion af begge slaglængder uden dødvinkel.

4.Let og holdbar cyklisk drift

• Ultralet kropsvægt: Ekstremt lav totalvægt — MGJ6-5 vejer kun 27,3 g, og den maksimale spec MGJ10-20 er kun 63,2 g, hvilket i høj grad reducerer udstyrsbelastningen og er velegnet til lette mikroautomatiske mekanismer.

• Vedligeholdelsesfri og stabil drift: Ved at anvende oliefrit smøredesign med dobbeltende gummibuffere, understøtter den langsigtede højfrekvente let-belastningscykliske bevægelser, med lav støj, stabil drift og lang levetid.

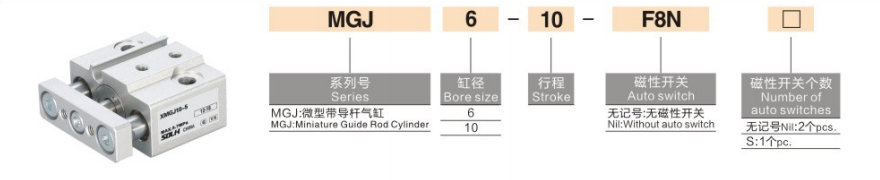

Komplet modelkodningsregel

Modeleksempler: MGJ6-10-F8N | MGJ10-15S

Eksempler på standardordrereference

• MGJ6-5: φ6 boring, 5 mm slaglængde, standardtype uden magnetisk kontakt

• MGJ10-15-2S: φ10 boring, 15 mm slaglængde, udstyret med 2 magnetiske kontakter til dual-end positionsdetektion

• MGJ6-10-F8N: φ6 boring, 10 mm slaglængde, matchet med D-F8N magnetisk kontakt

Tekniske kernespecifikationer (20 ℃, 0,5 MPa standardtilstand)

1. Grundlæggende generelle specifikationer

• Driftstilstand: Dobbeltvirkende frem- og tilbagegående bevægelse

• Arbejdstryksområde: 0,15-0,7 MPa; Bevistryk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfrit arbejdsmiljø)

• Stempeldriftshastighed: 50~500 mm/s

• Buffertilstand: Dobbelt-ende gummibuffer for stabil stødabsorbering

• Smøretilstand: Oliefri vedligeholdelsesfri drift

2.Teoretisk udgangstryk (@0,5 MPa)

3.Produktvægtspecifikation (g)

Typiske industrielle anvendelsesscenarier

• Elektronisk præcisionsudstyr: Mikrofastspænding af mobiltelefon- og kamerakomponenter, lille printkort skubbe, terminal krympepositionering og mikromodul præcisionssamling.

• Medicinsk instrumentering: Miniatureventilskift, prøvetagning af nåleløft og -sænkning og præcis kørsel af minimalt invasivt medicinsk udstyr, der opfylder krav til ren og stabil drift af medicinsk kvalitet.

• Præcisionsmaskiner og optik: Positionering af mikrodelesamlinger, finjustering af optisk linse, kalibrering af mikroforskydningssonde og mikrojusteringsmekanismer med høj præcision.

• Halvleder industri: Mikro-oversættelse af bittesmå wafere, miniature-jigløftning og -positionering og let belastningsudøvende handling i støvfrie rene halvlederværksteder.

MGJ Series vs MGP Series Core Sammenligning (Mini vs Standard)

Hurtig valgvejledning

1. Valg af borestørrelse: Vælg φ6mm for arbejdsbelastning ≤10N; vælg φ10mm for arbejdsbelastning ≤30N, match med sikkerhedsfaktor ≥2 for stabil drift.

2. Valg af slagspecifikation: Vælg 5/10/15/20 mm ultrakort slaglængde i henhold til de faktiske krav til mikroforskydning.

3. Magnetkontaktkonfiguration: Vælg 2S for dual-end positionsdetektion; vælg enkelt S for single-end signal feedback; ingen mærkning for afbryderfri basismodel.

Resumé af én sætning

     SOLH MGJ-seriens ultrakompakte mini styrestangscylinder har mikrostørrelse, ±0,1° høj anti-rotationsnøjagtighed, letvægts oliefri drift og fleksibel montering, hvilket er den optimale højpræcision mikro pneumatiske aktuator til pladsbegrænset miniature automation, medicinsk og elektronisk udstyr.
