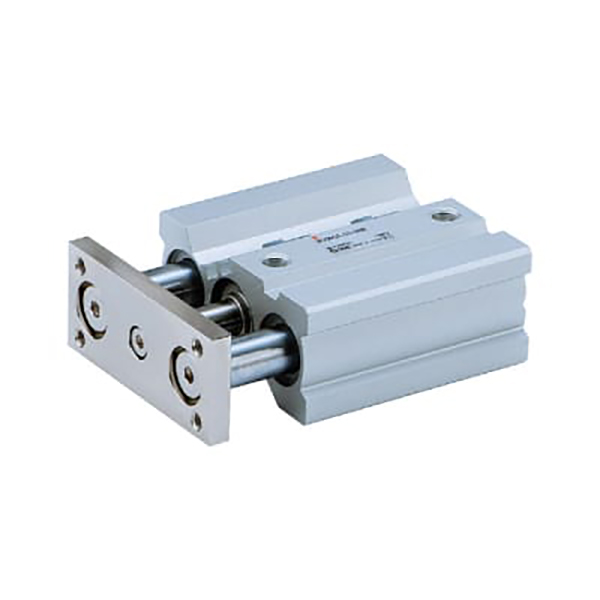

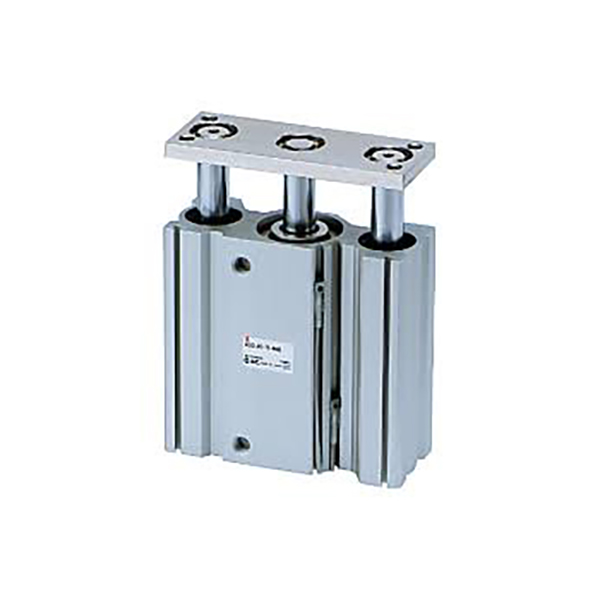

MGQ Series Compact Guide Rod Cylinder

MGQ-serien tynd kompakt styrestangcylinder | Høj-stiv anti-rotations pneumatisk cylinder

Mærke: SOLH by Richge Technology

Produktoversigt og kernestrukturelle funktioner

     SOLH MGQ-serien er en tynd integreret styrestangscylinder designet til automationsstationer med begrænset plads. Ved at anvende en ultratynd integreret styrestangsstruktur leverer den enestående lateral belastningsmodstand og højpræcisions anti-rotationsydelse. Serien dækker et fuldt boringsområde fra φ12mm til φ100mm og giver to kernelejekonfigurationer: MGQM glideleje og MGQL kugleleje. Det anvendes i vid udstrækning til præcise scenarier med skub, løft, stop og positionering af emnet, der kræver kompakt installation, stiv styring og nul-afbøjning.

Vigtige strukturelle fordele

• Ultratynd integreret krop: Styrestængerne og cylinderlegemet er støbt i et stykke, hvilket skærer den samlede tykkelse med 50 % sammenlignet med traditionelle styrestangscylindre. Det er det optimale valg til meget kompakt udstyrsdesign og pladsbegrænsede installationslayouts.

• Dual-Guide struktur med høj stivhed: Symmetrisk dobbelt styrestangsstøtte øger i høj grad modstandsdygtigheden over lateral belastning, med sidebelastningskapacitet mere end dobbelt så stor som almindelige stopcylindre. Den modstår effektivt bøjning og vridning og tilpasser sig til excentriske belastninger og arbejdsforhold.

• Klasseførende anti-rotationsnøjagtighed: MGQL kuglelejetype opnår ultrahøj ikke-rotationsnøjagtighed på ±0,04°~±0,08° (højere præcision med større boring); MGQM glidelejetype tilbyder stabil positioneringsnøjagtighed på ±0,05°~±0,10°, hvilket opfylder forskellige krav til præcisionspositionering.

• Dobbeltlejekonfiguration til fulde scenarier: Glideleje (MGQM) til tunge, støvede og barske miljøer med lave omkostninger; kugleleje (MGQL) til ultrajævn lavfriktionsbevægelse og højfrekvent præcis cykling.

• Standard Premium-konfiguration: Indbygget magnetisk ring til kompatibilitet med magnetisk kontakt, gummibuffere med dobbelt ende for stabil drift og oliefrit vedligeholdelsesfrit design, velegnet til rene industrielle miljøer.

• Fuld standard specifikationer: Komplette borestørrelser fra φ12 mm til φ100 mm, med standard slaglængde fra 25 mm til 250 mm, der dækker de fleste automatiseringsscenarier for mellemstore og store belastninger.

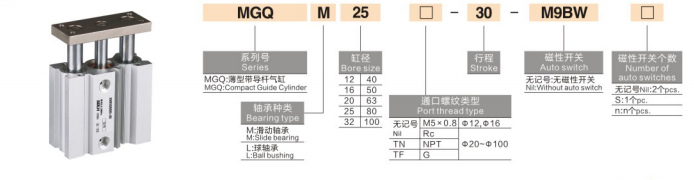

Komplet modelnavneregler

Modeleksempel: MGQM32-50-M9BW-XB6

Eksempler på standardordrereference

• MGQM25-30: 25 mm boring, 30 mm slaglængde, glideleje standardtype

• MGQL40-75-2M9B: 40 mm boring, 75 mm slaglængde, kuglelejetype med dobbelte magnetkontakter

• MGQM50-100-XB6: 50 mm boring, 100 mm slaglængde, højtemperaturbestandig glidelejemodel

Standard kerne tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa nominelt tryk)

1. Generelle præstationsparametre

• Arbejdstryksområde: 0,12~1,0 MPa (φ12/16); 0,1~1,0 MPa (φ20~100)

• Omgivelsestemperatur: -10℃~60℃ (isfrit konventionelt miljø); -10℃~150℃ (XB6 højtemperaturversion)

• Stempeldriftshastighed: 50~500 mm/s (φ12~63); 50~400 mm/s (φ80/100 stor boring)

• Buffertilstand: Standard gummibuffer med dobbelt ende; valgfri luftpudebuffer til hårde arbejdsforhold

• Smøretilstand: Oliefri vedligeholdelsesfri drift, velegnet til rene værksteder

2. Teoretiske fremdriftsdata (@0,5 MPa, enhed: N)

3. Produktvægtdata (50 mm slaglængde, enhed: kg)

Sammenligning af MGQM vs MGQL Core Selection

Monteringsmetoder og typiske anvendelsesscenarier

1. Fleksibelt multi-mount design

• Direkte kropsmontering: Reserverede skruehuller på top-, bund- og sideflader til direkte fastgørelse; modeller over φ32 mm har 4-sidede kontaktriller til installation af magnetisk omnidirektionel, hvilket muliggør hurtig montering og vedligeholdelse.

• Valgfri ekstra montering: Tilbehør til flange (F) og fodbeslag (L) er tilgængeligt, der understøtter vandret og lodret flervinklet layout for at tilpasse sig forskellige udstyrskonstruktioner.

2. Industrielle kerneapplikationer

• Automatisering af transportbånd: Stop af emner, pallepositionering og materialeløft; stærk slagfasthed forhindrer forskydning af emnet under højhastighedstransport og -begrænsning.

• 3C elektronisk præcisionsbehandling: PCB-stiftudstødning, terminal krympepositionering og let arbejdsemnetranslation; høj anti-rotationsnøjagtighed sikrer nul-afbøjning præcision samling.

• Emballeringsmaskiner: Materialebaffelkørsel, siloportomskiftning og kortdistancematerialeskubbe; ultratynd krop tilpasser sig perfekt til kompakt emballageudstyrs layout.

• Generel industriel automation: Stikløftning, deludkast og excentrisk lastkørsel; erstatter traditionelle separat cylinder + styrestang kombinationer for at forenkle udstyrsstrukturen og reducere omkostningerne.

MGQ vs MGP vs MGG Series Omfattende sammenligning

Tre-trins hurtig valgvejledning

1. Valg af borestørrelse: Beregn påkrævet tryk baseret på faktisk belastning; vælg borestørrelse med teoretisk tryk ≥ faktisk belastning × 1,5, med forbehold af 50 % sikkerhedsmargin for at undgå overbelastning.

2. Valg af lejetype: Vælg MGQM glideleje til tunge, støvede og excentriske arbejdsforhold; vælg MGQL kugleleje til højpræcisionspositionering og højfrekvent cyklisk bevægelse.

3. Funktionel konfigurationsvalg

￮ Positionsdetektionskrav: Udstyr M9B/M9BW magnetiske kontakter (4-sidet installation tilgængelig for boring ≥32 mm)

￮ Højtemperaturmiljø: Vælg -XB6 højtemperaturbestandig mulighed (maks. 150 ℃)

￮ Effektiv drift: Opgrader til valgfri luftpudebuffer (standard med gummibuffer)

Resumé af én sætning

     SOLH MGQ-seriens ultratynde styrestangscylinder med høj stivhed integrerer pladsbesparende design, stærk anti-lateral belastningskapacitet og ultrahøj anti-rotationsnøjagtighed, hvilket giver omkostningseffektive og højstabile lineære kørselsløsninger til kompakte, præcise og kraftige automatiseringsstop-, løfte- og skubbestationer.
