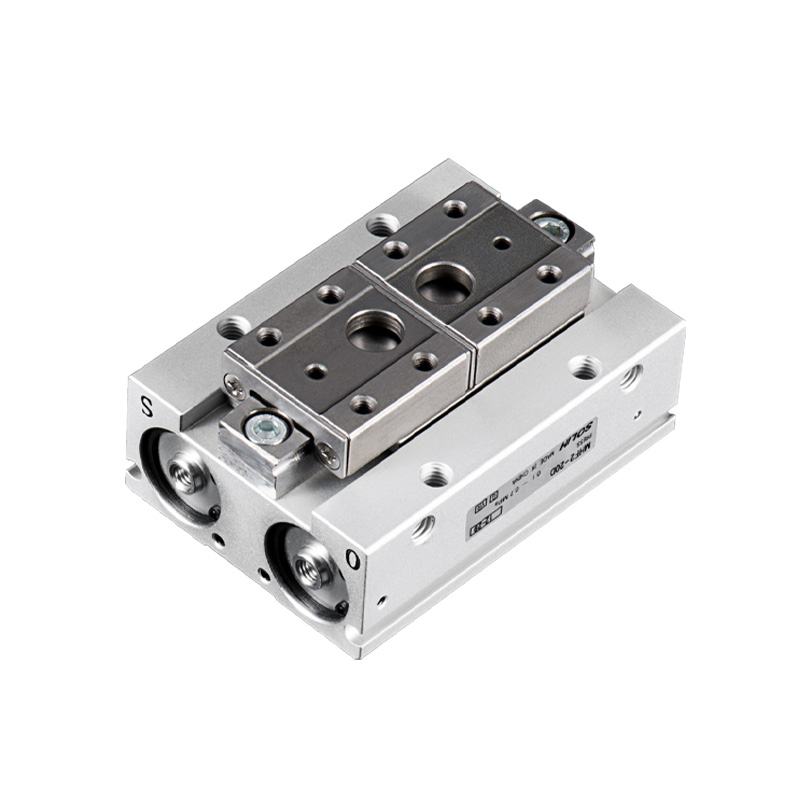

SOLH MHF2-serien er en ultra-flad to-stempel lineær guide 2-kæber parallel griber. Kernehøjde: Kropshøjde kun 1/3 af den tilsvarende MHZ2-griber, reducerer effektivt endebøjningsmomentet, mens høj positioneringspræcision bibeholdes. Tre valgfri slagområder tilgængelige. Fire-sidet monteringsstruktur. Specielt designet til ultra-pladsbegrænsede lav-belastning og høj præcision applikationer: miniature lineære moduler, lille robot EOAT, halvleder, elektronik og præcision samlestationer.
-- Struktur: Dobbelt stempel + præcision lineær styreskinne (Φ25/Φ32 anvender cirkulerende kuglelejestyring). Ren parallel lineær kæbebevægelse uden at svinge, høj stivhed. Hoveddel af aluminiumslegering, kæber i rustfrit stål, indbygget magnetisk ring. Fire-side magnetisk switch monteringsriller; monteringsmuligheder: bundtappet hul / sideboret hul / gennemgående hul installation.
-- Handlingstype: Kun dobbeltvirkende D (tovejs luftstyring, ingen enkeltvirkende version). Indbygget gasspjæld til justerbar bevægelseshastighed og jævn drift.
-- Ultra-flat layout: Højde reduceret med omkring 66 % sammenlignet med MHZ2 under samme spændekraft, hvilket i høj grad sænker endebøjningsmomentet og forbedrer positioneringsstabiliteten.
-- Slagkonfiguration: 3-slagsmuligheder pr. boring: D(Kort) / D1(Medium) / D2(Lang) for at matche forskellige emnebredder.
-- Positioneringsnøjagtighed: Gentag nøjagtighed ±0,04~±0,05 mm, stabil under højfrekvent cykling.

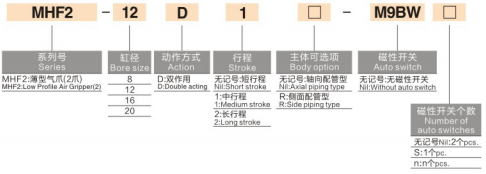

1. Modeleksempel:MHF2-16D1-S-M9BW
|
Segment |
Kode |
Beskrivelse |
|
1 |
MHF2 |
Serie: Ultratynd parallelgriber |
|
2 |
16 |
Borestørrelse: 8,12,16,20,25,32 mm (Φ25/32 ny stor specifikation) |
|
3 |
D/D1/D2 |
Slaggrad / D = Kort slag / D1 = Medium slag / D2 = Lang slag |
|
4 |
-S |
Mulighed for magnetring Blank = Ingen magnet; S = Indbygget magnetisk ring til magnetisk kontakt |
| 5 | -M9B |
Magnetisk kontakttype M9B(NPN) / M9N(PNP) / M9P Trådlængde: standard 0,5m; B=1m L=3m |
|
6 |
Suffiks monteringskode |
Blank = Standard tappet hul 2 = Gennemgående hul montering F = Enkeltkæbe fast type |
2. Standard ordreeksempel
2.1 MHF2-20D2-S-M9BW
-- Boring 20, langt slag D2, indbygget magnetring, M9B magnetisk kontakt med 1m kabel.
|
Parameterelement |
Standard Specifikation |
| Kæbemængde |
2 kæber, ren parallel lineær åbning og lukning |
| Driftstilstand |
Kun dobbeltvirkende (ingen enkeltvirkende variant) |
| Driftstryk |
Boring 8: 0,15~0,7 MPa Borning 12~32: 0,1~0,7 MPa (Optimalt arbejdstryk: 0,5 MPa) |
| Bevistryk |
1,0 MPa |
| Omgivelsestemperatur |
-10 ~ 60 ℃ (ingen isdannelse inde i luftrør) |
| Gentag positionsnøjagtighed |
Boring 8/12：±0,05 mm Borning 16~32：±0,04 mm |
| Max driftsfrekvens |
Kort slag(D):120 cpm Mellem/lang slag(D1/D2):60 cpm |
| Air Port tråd |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Smøring |
Oliefri drift; NSF-H1 fødevaregodkendt fedt valgfrit |
| Installation af switch |
Fire-sides glideriller, magnetisk afbryder kan monteres på begge sider |
| Monteringsmuligheder |
Bund, side, gennemgående hul, multi-retning universal installation |
|
Boring (mm) |
Fuld model |
Enkelt kæbevandring (mm) |
Maks. total åbning (mm) |
Klemkraft(N) |
Kropshøjde (mm) |
Nettovægt (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Vigtig bemærkning: Klemkraften falder, når kæbeforlængelsen L øges. Skal kontrollere tilladt bøjningsmoment under valg, sikkerhedsfaktor ≥1,5.
-- Installationsplads strengt begrænset og højdebegrænset: slanke lineære moduler, miniature robot-endeeffektor
-- Kræv lavt bøjningsmoment, stabil parallel høj præcision: halvleder, 3C elektronik, præcisionshardwaresamling
-- Krav til fleksibel slagtilpasning: vælg kort/mellem/lang slaglængde for at tilpasse forskellige emnebredder
-- Behov for montering i flere vinkler og dobbeltsidepositionsdetektion for kompakt integreret mekanisme
-- Vælg borestørrelse og slaglængde i henhold til højdebegrænsning og emnebredde: Prioritetssekvens D(kort) → D1(medium) → D2(lang)
-- Tilføj suffiks -S magnetisk ring + M9B/M9N/M9P kontakt hvis kæbe åben/lukket position feedback kræves af PLC
-- Monteringsvalg: Standard tappet hul (standard); suffiks -2 til gennemhullet installation velegnet til slanke platforme og beslag
-- Belastningskontrol: Styrekæbeforlængelse L; undgå for stor offset belastning, der overstiger det tilladte bøjningsmoment
-- Stor boring Φ25/32: Brug cirkulerende kuglelejestyring, højere stivhed til moderat tungere emner
SOLH MHF2 ultratynd dobbeltvirkende parallel pneumatisk griber har ultralav profil design, tre grader af slagmuligheder, fire-side montering og ±0,04~±0,05 mm høj præcision, udstyret med kompatible M9 serie magnetiske kontakter, ideel lav-bøjningsmoment kompakt gribeløsning til miniature robot EOAT og 3 automation præcision.
