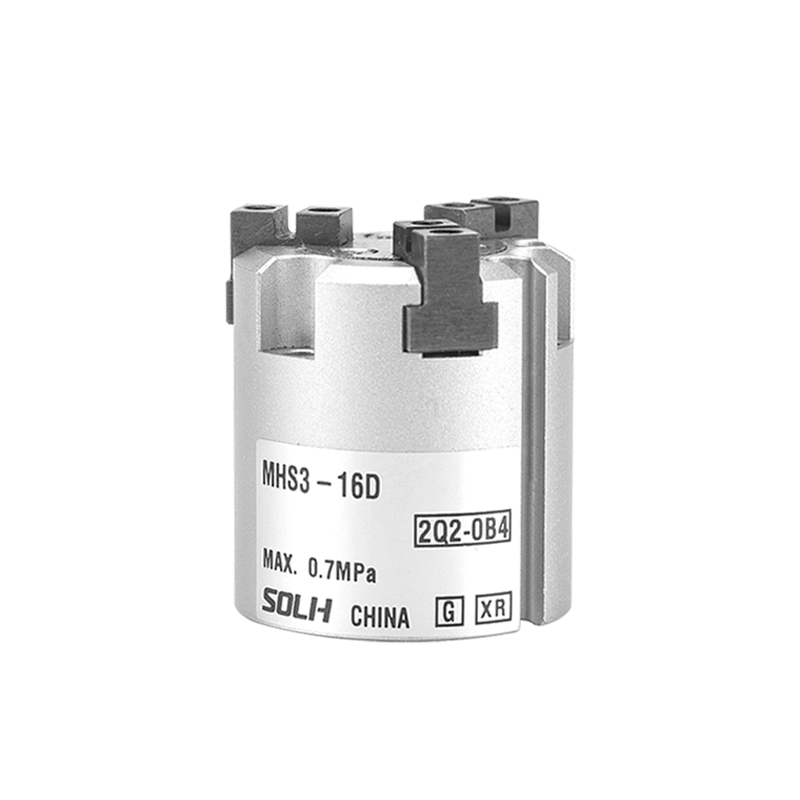

MHS3 / MHS4 Series koncentrisk pneumatisk griber (Kilekam hul centrerende chuck)

Mærke: SOLH by Richge Technology

Serieoversigt

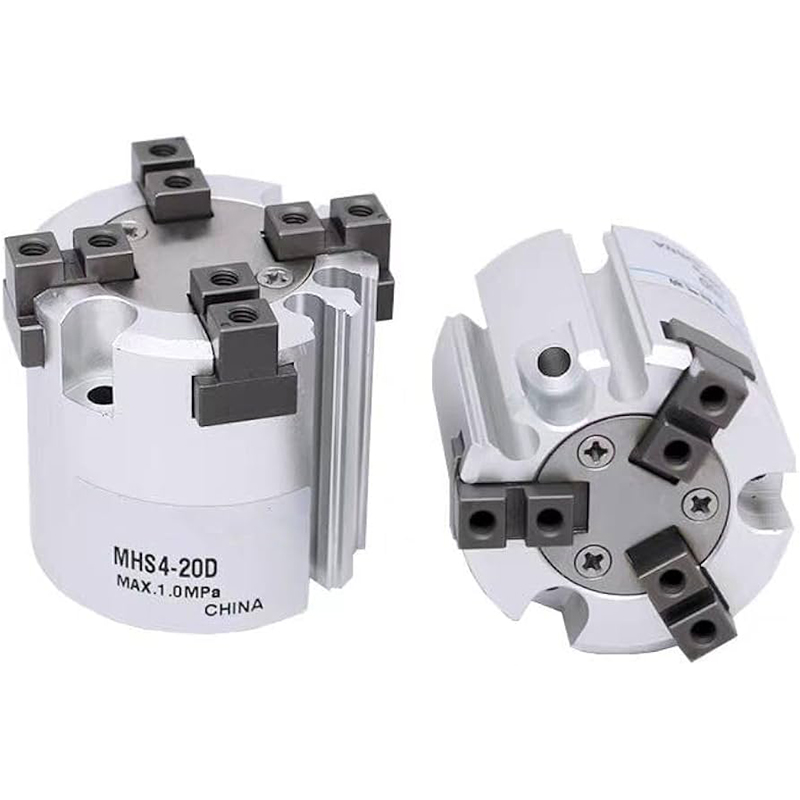

     -- MHS3: 3-kæbe koncentrisk parallel griber drevet af kileknast. Designet til fastspænding af aksler, skiver og cirkulære emner med ultrahøj koaksialitet.

     -- MHS4: 4-kæber ortogonal parallel griber til firkantede, rektangulære og uregelmæssige komponenter, stabil fastspænding for at forhindre afbøjning og vipning.

     -- Drive Mode: Dobbeltvirkende (D) som standard; enkeltvirkende normalt lukket / normalt åben valgfri.

     -- Struktur: Kilekamtransmission, indbygget magnetisk ring, central hul gennemboring, slidstærk konstruktion med høj stivhed, oliefri drift.

     -- Positionsnøjagtighed: Gentag positioneringsnøjagtighed ±0,01 mm, konsekvent central positionering uden forskydning.

Kernstrukturelle fordele

  1. Kilekam højpræcision selvcentrerende

     -- Alle kæber åbner og lukker synkront og deler identisk midtpunkt; cirkulære dele realiserer automatisk centrering uden excentricitet.

  2. Centralt hult gennemgående hul

     -- Tillader føring af luftslanger, fiberoptik eller ejektorstifter; velegnet til bøsningsemner, akseldele og blankningsprocesser.

  3. Kompakt lav-profil letvægts krop

     -- Lille samlet højde, ideel til tæt installationslayout på robot-endeeffektor.

  4. Stærk modstand mod lateral kraft

     -- Perfekt til prespasning, tilstopning og læsning af værktøjsmaskiner med ekstern belastningskraft.

  5. Indbygget magnetring til alle borestørrelser

     -- Kompatibel med M9B / M9BW-seriens magnetiske kontakter for at registrere fuldt åben / helt lukket status.

  6. Komplet boringsområde: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

Komplet modelnavneregel

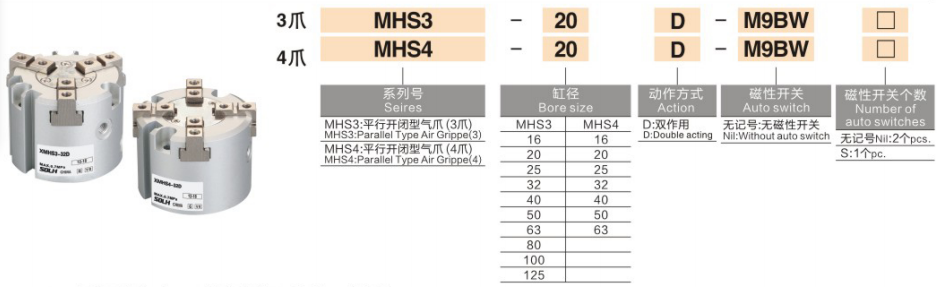

  1. Modeleksempel: MHS3-32D-M9BW

  2. Eksempler på standardordrereference

     -- MHS3-25D: 3-kæbe, φ25, dobbeltvirkende, uden magnetisk kontakt

     -- MHS4-40D-2M9B: 4-kæbe, φ40, dobbeltvirkende, udstyret med dobbelte M9B magnetkontakter

Generelle tekniske standardspecifikationer (testtryk: 0,5 MPa)

  1. Fælles parametre

     -- Driftstrykområde: 0,15 ~ 0,6 MPa

     -- Omgivelsestemperatur: -10 ~ 60 ℃ (ingen isdannelse inde i luftrør)

     -- Maks. driftsfrekvens: 120 cyklusser i minuttet

     -- Gentag positioneringsnøjagtighed: ±0,01 mm

     -- Smøring: Oliefrit design, velegnet til rene produktionsmiljøer

  2. Klemmekraft & enkelt sideslagsbord

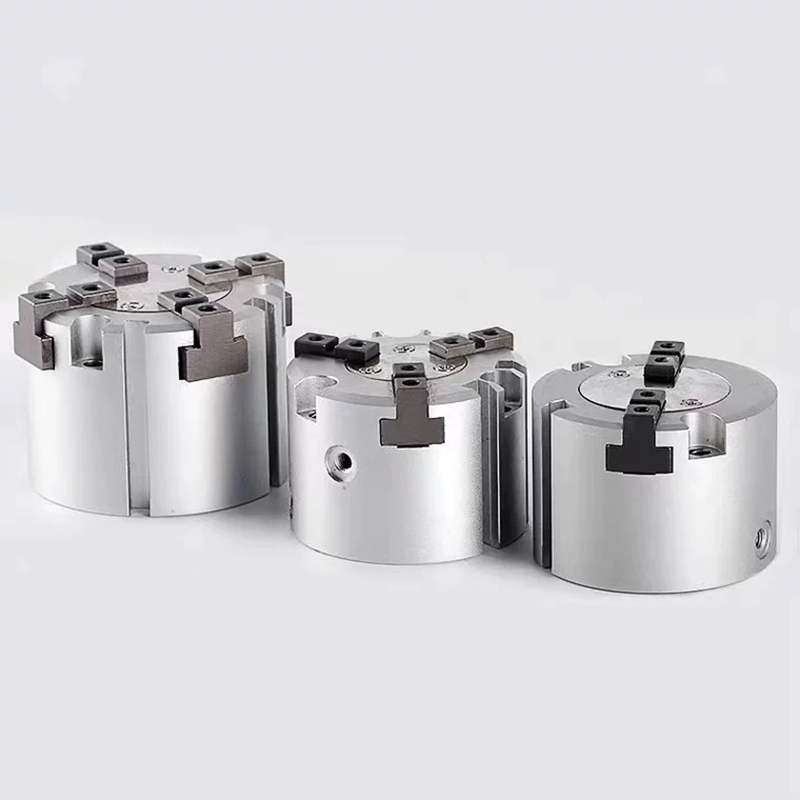

Sammenligning af udvalg: MHS3 VS MHS4

Monteringsmetoder og typiske anvendelsesscenarier

  1. Monteringsmuligheder

     -- Fastgjort via endefladeskruer + sidepositioneringsstifter, universal til EOAT-robotinstallation

     -- Central gennemboring muliggør udkastning af ejektorstift; understøtter både intern ekspansion og ekstern fastspænding

  2. Typiske industrielle applikationer

     -- Indlæsning og aflæsning af værktøjsmaskiner: Gribe aksel- og skiveemner

     -- 3C Electronics: Cirkulære terminaler, firkantede chips, miniature hardwarehåndtering

     -- Emballageindustri: Flaskekroppe, rørformet og cylindrisk materialepositionering

     -- Monterings- og prespasningsprocesser: Lejepresning, indføring af akselbøsninger, koncentrisk samling

Fuld MHS familie produktklassifikation

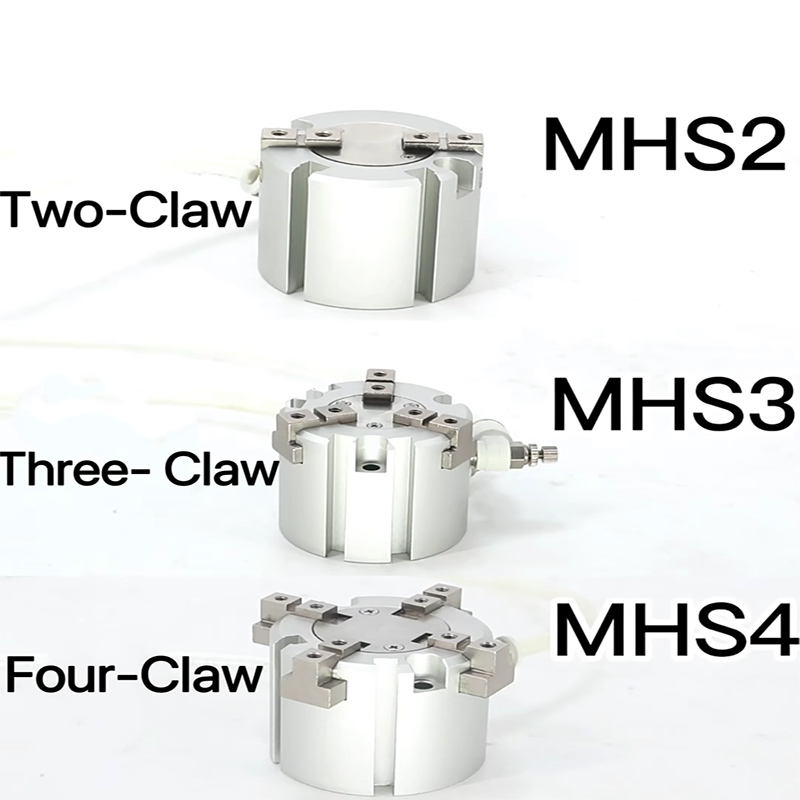

     -- MHS2: 2 parallelle kæber — til flade plader og plane emner

     -- MHS3: 3 koncentriske kæber — foretrukken løsning til alle cirkulære komponenter

     -- MHS4: 4 ortogonale kæber — foretrukken løsning til kvadratiske og rektangulære dele

     -- MHSJ3: Udstyret med støvdæksel — til støvede barske værkstedsmiljøer

     -- MHSH3: Forlænget hul gennemboring — dedikeret til kontinuerlig gennemgangsbehandling

Resumé af én sætning

     SOLH MHS3 3-kæbe og MHS4 4-kile cam selvcentrerende hule pneumatiske gribere leverer ±0,01 mm højpræcision koncentrisk positionering med valgfri enkelt-/dobbeltvirkende konfiguration og centralt gennemgående hul, kompatibel med M9-seriens magnetiske kontakter; MHS3 til cirkulære aksel-/skivedele, MHS4 til kvadratiske og rektangulære komponenter, meget brugt i værktøjsmaskiner, 3C-automatisering og præcisionspress-fit montagestationer.
