MHZ2 / MHZL2 Parallel Air Gripper Fuld produktintroduktion

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MHZ2 (standard slaglængde) og MHZL2 (lang slaglængde) er dobbeltstempel synkrone parallelle luftgribere. Drevet af symmetriske dobbelte stempler og præcisions lineære styreskinner åbner og lukker kæberne parallelt uden afbøjning, hvilket giver en ultrahøj gentagelsespositioneringsnøjagtighed. Tilgængelige boringer: 10/16/20/25 mm, understøtter tre driftstilstande: dobbeltvirkende (D), enkeltvirkende normalt åben (S), enkeltvirkende normalt lukket (C). Flere udskiftelige kæbestile og kropsportslayout er valgfrie, kompatible med M9BW magnetiske kontakter til at detektere åbne/lukkede positionssignaler for PLC-lås.

     -- MHZ2: Standard universalgriber med kort slag, designet til højhastigheds- og højcyklusautomatiseret masseproduktion

     -- MHZL2: Variant med forlænget åbningsslag, til dyb kavitet og håndtering af store emner

     Begge serier deler identiske monteringsdimensioner og reservedele, fuldt ud udskiftelige med importerede tilsvarende gribere. Udbredt i 3C-elektronik, præcisionshardware, pakkeautomatisering og små indlæsnings-/aflæsningsstationer for emner.

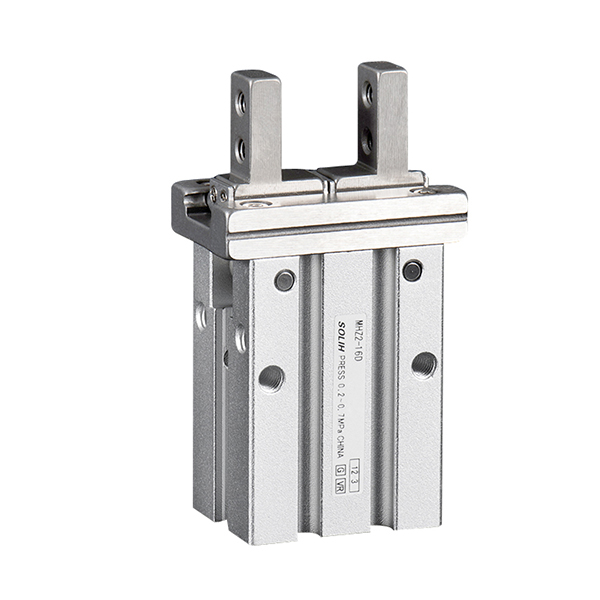

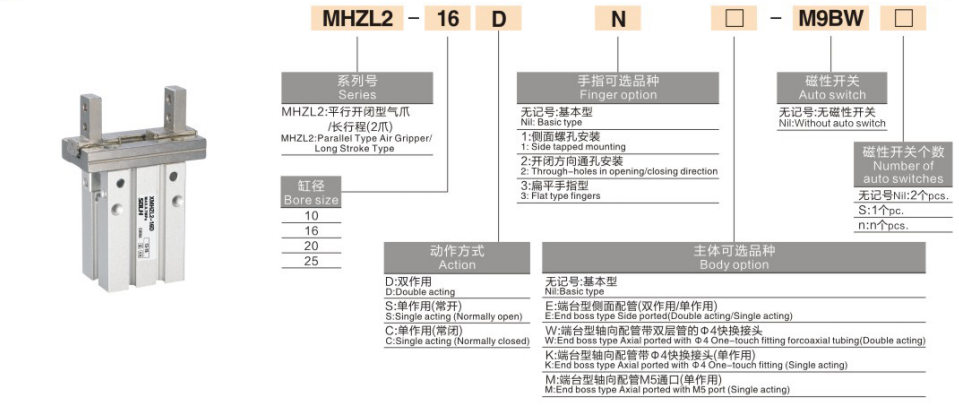

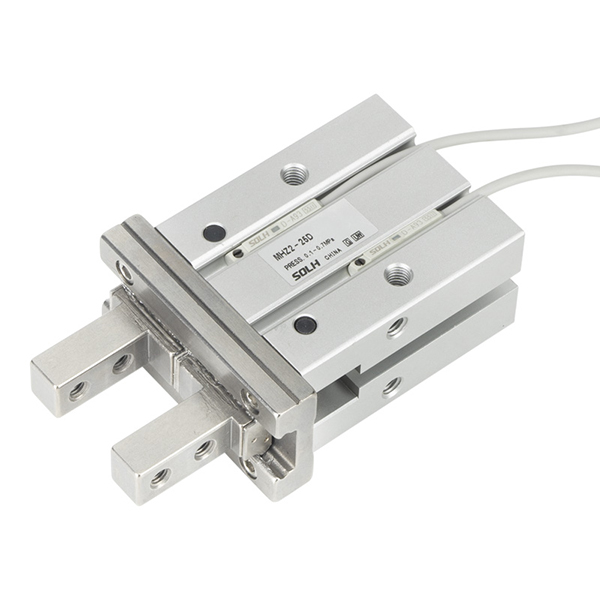

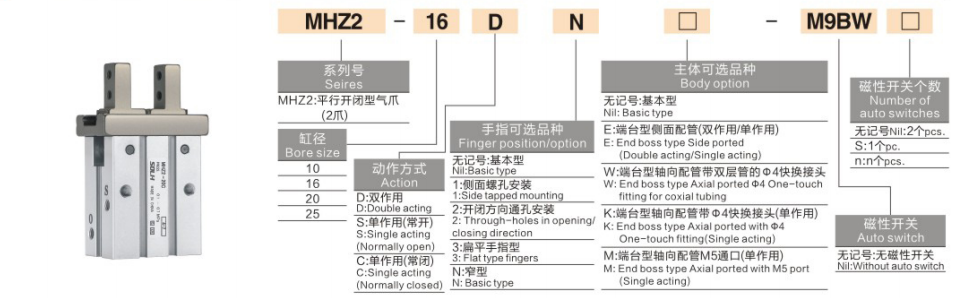

Komplet modelkodningsregel

    Universelt format:Serie-Bore-Action-Kæbe Option-Kropsport Option-Magnetisk switch Model-Switch Antal

 1. Kodesegmentdefinition

   1.1-serien

     -- MHZ2: Standard 2-kæber parallel griber

     -- MHZL2: Lang slag 2-kæber parallel griber

   1.2 Boring: 10 / 16 / 20 / 25 mm

   1.3 Action Mode

     -- D: Dobbeltvirkende – luft ind til klemme, omvendt luft for udløsning, maksimal klemkraft, masseproduktionsstandard

     -- S: Enkeltvirkende NEJ Normalt åben – Luftforsyningsklemmer; fjederen udløses automatisk, når strømmen slukkes, undgår at emnet knuses på varme stansestationer

     -- C: Enkeltvirkende NC Normalt lukket – Luftforsyning udløses; fjeder holder spændekraften uden lufttryk, forhindrer, at emnet falder ned ved robothåndtering over hovedet

   1.4 Kæbemulighed

     -- Blank: Standard basiskæbe

     -- 1: Sidetappet kæbe til montering af udvidede brugerdefinerede armaturer

     -- 2: Gennemgående kæbe med bolte, der trænger ind til fiksering

     -- 3: Tynd flad kæbe til tynde plader og emner med smalt mellemrum

     -- N: Kæbe med smal bredde, slank krop til kompakt layout af begrænset udstyr

   1.5 Body Port Layout

     -- Blank: Standard sideluftporte

     -- E: Ende sideport type (kompatibel med enkelt-/dobbeltvirkende)

     -- W: Ende aksial port forudinstalleret Φ4 dobbelt push-in fitting (kun dobbeltvirkende)

     -- K: Ende aksial port med Φ4 push-in fitting (kun enkeltvirkende)

     -- M: Ende aksial M5 lige gevind port (kun enkeltvirkende)

  1.6 Magnetkontakt

     -- Blank: Uden kontakt til positionsregistrering

     -- M9BW / M9BL: Standard magnetisk reed-kontakt til feedback åben/lukket status

   1.7 Switchmængdesuffiks

     -- Blank: 2 stk kontakter som standard, registrerer både klemme- og udløserpositioner

     -- S: 1 stk enkelt switch til enkelt status overvågning

  2. Eksempler på ordrereference

   2,1 MHZ2-16D-N-M9BW

     -- Standard slaggriber, boring 16, dobbeltvirkende, smal kæbe, 2 stk. M9BW magnetiske kontakter, grundlæggende sideporthus.

   2,2 MHZL2-20D-3-E-M9BW-S

     -- Langt slag griber, boring 20, dobbeltvirkende, flad tynd kæbe, endesideport, enkelt M9BW magnetisk kontakt.

MHZ2 VS MHZL2 Core sammenligningstabel

Delt intern struktur og kernefordele (MHZ2 & MHZL2)

  1. Symmetrisk synkront drev med dobbelt stempel

     -- Venstre og højre stempler skubber kæberne synkront med afbalanceret belastning, ingen sideforskydning eller vridende slip under greb, stabil positionering for mikrokomponenter som chips og PCB.

  2. Høj slidstærk lineær styreskinne

     -- Styreskinne i hård kromlegering parret med PTFE selvsmørende skydere, lav friktion og stærk slagfasthed. Forudfyldt langtidsfedt fra fabrikken, oliefrit luftkredsløb kompatibelt.

  3. Ultra-høj gentagelsespositioneringsnøjagtighed

     -- ±0,01 mm repeterbarhed på tværs af alle 10~25 boringer, nul dimensionel afvigelse for præcisionselektronik og hardwareplukning.

  4. Multi-Angle Universal Montering

     -- Tapede monteringshuller i bunden, to sider og toppen af ​​kroppen; kæber understøtter sidehane, gennemgående hul, flade og smalle stilarter, kan monteres vandret, lodret eller omvendt.

  5. Tre sikre fjedernulstillingstilstande

     -- Dobbeltvirkende D: Stabil konsistent spændekraft til 24 timers kontinuerlig masseproduktion

     -- Enkeltvirkende S NO: Automatisk udløsning ved strømafbrydelse, beskytter dele mod at blive knust ved varmepresse-/stemplingsstationer

     -- Enkeltvirkende C NC: Permanent fastspænding uden lufttilførsel, eliminerer risiko for, at emnet falder ned for overliggende robot EOAT

  6. Integreret magnetisk positionsdetektion

     -- Indbygget magnetisk ring inde i cylinderlegemet; M9BW switch transmitterer digitalt signal til PLC for at bedømme tilstedeværelsen af ​​emnet og kæbestatus for automatiseret interlock logik.

  7. Diversificeret integreret portlayout

     -- Standard sideport, endesideport, aksial formonterede push-in fittings muligheder forenkler rørføring uden ekstra adaptere til robot endeeffektor.

Unified Universal Teknisk Specifikationstabel

Teoretisk klemkraft @0,5 MPa (enhed: N)

Trin-for-trin valgvejledning

  1. Slagvalg

     -- Små tynde dele, smal åbning, kræver høj hastighed og frekvens → MHZ2 standard slaglængde

     -- Store arbejdsemner, udtagning af forme i dybt hulrum, bred åbning påkrævet → MHZL2 lang slaglængde

  2. Valg af handlingstilstand

     -- 24 timers kontinuerlig produktion, maksimer spændekraften → D dobbeltvirkende

     -- Varmpresse-/stemplingsstation, forhindrer knusning af emnet efter strømtab → S enkeltvirkende NEJ

     -- Lastning/aflæsning af robot ovenover, undgå at dele falder ved strømsvigt → C enkeltvirkende NC

 3. Valg af kæbestil

     -- Kompakt miniarmatur med begrænset plads → N smal kæbe

     -- Tynde plader, PCB, håndtering med smalt mellemrum → 3 flade tynde kæber

     -- Behov for at montere udvidede tilpassede armaturer → 1 sidetappet kæbe / 2 gennemhullede kæber

 4. Valg af kropsportlayout

     -- Fast almindelig arbejdsstation, standard rørføring → blank standard sideporthus

     -- Robot EOAT, strømline slangelayout → W/K/M aksial forudinstalleret push-in port krop

     -- Smal skabsslangerum → E-endens porthus

 5. Valg af positionssignaldetektion

     -- Fuldautomatisk produktionslinje, PLC har brug for feedback på emne- og kæbestatus → Udstyr M9BW magnetiske kontakter (2 stk standard)

     -- Enkel manuel armatur uden automatisk signallogik → Grundmodel uden magnetisk kontakt

Typiske industriapplikationsscenarier

  1. MHZ2 standard slagtilfælde

     -- 3C Electronics: Højhastighedssortering og plukning af PCB, chips, stik, små plastdele

     - Præcisionshardware: Højfrekvent læsning/aflæsning af mikroaksler, skruer, stemplede miniaturekomponenter

     -- Emballeringsmaskineri: Placering og fastspænding af flaskehætter, små kartoner og etiketter

     -- Optisk inspektionsudstyr: Mini-delpositioneringsarmatur til visuelle detektionsstationer

  2. MHZL2 Long Stroke Application

     -- Store plastdele, tykke plader og flerlags stablet materialegreb

     -- Udstødning af støbeforme i dybt hulrum, udstøbning af hjælpesprøjtestøbning af store emner

     -- Kartoner, stive plastikkasser og overstørrelse af emneoverførsel

     -- Robot endeeffektor til materialehåndtering i blandede størrelser

Standard matchede pneumatiske kredsløbsløsninger

  1. Kreds 1: Dobbeltvirkende griber til masseproduktionslinjer

     -- AFC luftserviceenhed → 4V210 5/2 magnetventil → PU6-slange → MHZ2/MHZL2-griber (M9BW-kontakter tilsluttet PLC digital indgang)

  2. Kreds 2: Sikkerhedskredsløb for sluk-stop for overliggende robotter

     -- AR trykregulator → 3V 3/2 magnetventil → MHZ2-XXC enkeltvirkende NC langslagsgriber

  3. Kreds 3: Mini manuel enkel armaturkredsløb

     -- AC1500 mini luftserviceenhed → 3F fodventil → PU4 tyndslange → MHZ2-10D miniature standard griber

Forholdsregler for drift og vedligeholdelse

     -- Installer AF-serien 5μm præcisionsluftfilter opstrøms for griberen; støv, der trænger ind i styreskinnen, forårsager blokering og forkorter levetiden drastisk.

     -- Juster emnets tyngdepunkt nøje med kæbens midterakse; excentrisk ensidig tung belastning fører til ujævn skinneslid.

     -- Oprethold et stabilt 0,4 ~ 0,5 MPa lufttryk til højcyklusdrift; undgå langvarig kontinuerlig kørsel under fuldt 0,7 MPa tryk.

     -- Reservebufferfrigang til magnetiske kontakter for at forhindre skade på sonden ved højhastigheds-kæbestød.

     -- Må ikke anvendes i miljøer med stærk syre, alkali eller højkoncentreret organisk opløsningsmiddel i lange perioder; tætningskomponenter vil korrodere og svigte for tidligt.

Resumé af én sætning

     SOLH MHZ2 standard højfrekvente og MHZL2 langtakts parallelle pneumatiske gribere anvender dobbeltstempel lineær styrestruktur med ±0,01 mm præcision, D/S/C tre handlingstilstande og flere udskiftelige kæbe- og portmuligheder, udstyret med M9BW magnetiske positionsafbrydere, almindeligt anvendt til automatisk 3C-, hardwareoverførsel og EOAT-pakning af robotter, hardware-overførsel.
