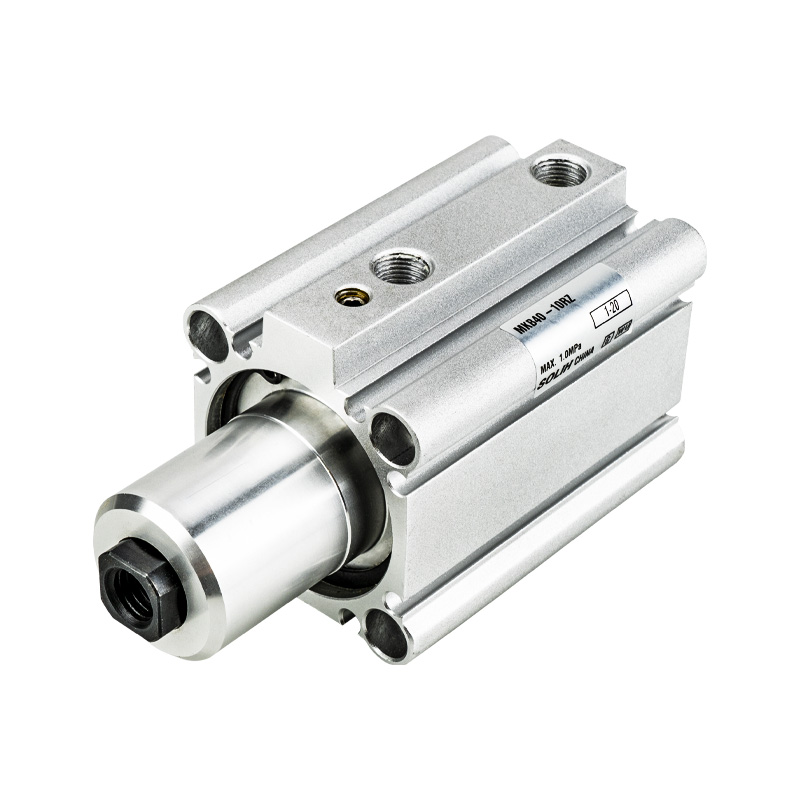

MK Series Rotary Clamp Cylinder | 90° rotation & lineær klemme 2-i-1 pneumatisk cylinder

Mærke: SOLH by Richge Technology

Produktoversigt og kernestrukturelle funktioner

     SOLH MK-serien er en standard 2-i-1 roterende spændecylinder, der integrerer 90° rotation og lineær spændebevægelse. Den dækker borestørrelser fra φ12 mm til φ63 mm med standard spændeslag fra 5 mm til 50 mm. Med ultrakompakt installation, 3 gange opgraderet tilladt inertimoment, 4-sidet magnetisk kontaktmontering og valgfri venstre/højre rotation, er denne cylinder ideel til automatiserede stationer med begrænset plads til emnepositionering, fastspænding og fiksering, og fungerer som en pneumatisk kernekomponent til standard automatiserede fastgørelsessystemer.

1. Sammensat rotation & fastspændingsbevægelse

• Arbejdssekvens: Træk tilbage → 90° venstre/højre drejning → træk ud for fastspænding; Omvendt rækkefølge: Træk tilbage for at frigøre klemmen → vend 90° drejning → træk ud for nulstilling.

• Højpræcisionspositionering: Fast 90° rotationsvinkel med ±5° tolerance, der leverer fremragende anti-rotationsydelse og pålidelig gentagen positioneringsnøjagtighed.

2. Opgraderet høj belastningskapacitet

• 3X højere inertimoment: Den nye opgraderede MK-serie tredobler det tilladte inertimoment, hvilket matcher den traditionelle MK2-series ydeevne med tung belastning, perfekt tilpasset højhastighedsdrift og scenarier med stor inerti fastspænding af emner.

• Kraftig spændekraft: Modellen med maksimal φ63 boring giver en stærk spændekraft op til 12,4 kN ved 0,5 MPa, hvilket sikrer stabil og fast spænding til tunge applikationer.

3. Kompakt krop og fleksibel installation i flere retninger

• Slank og forkortet struktur: Ultratyndt kropsdesign med samlet længde 3~10 mm kortere end konventionelle MK2-cylindre, hvilket i høj grad forbedrer pladsudnyttelsen til smalle og kompakte udstyrslayouts.

• Multi-Side Switch Montering: Understøtter 4-sidet magnetisk afbryderinstallation (φ20/φ25 kun for 2-sidet). Indlejret switchdesign undgår ekstern eksponering og interferens, hvilket muliggør fleksibelt og ryddeligt kredsløbslayout.

• Universal monteringsmetode: Udstyret med gennemgående huller og dobbeltende gevindhuller, kompatibel med direkte fast montering og flangemontering for at opfylde forskellige monteringskrav.

4. Pålidelig og holdbar ydeevne

• Stabil buffering: Dobbeltvirkende struktur med bilaterale gummibuffere reducerer effektivt driftspåvirkning, vibrationer og kørestøj for langsigtet stabil cyklisk drift.

• Oliefri drift: Vedtager professionelt oliefrit smøredesign, velegnet til støvfrie og rene arbejdsmiljøer.

• Standard magnetisk konfiguration: Indbygget magnetisk ring med reserverede monteringsriller til magnetiske kontakter, praktisk til registrering af slagposition.

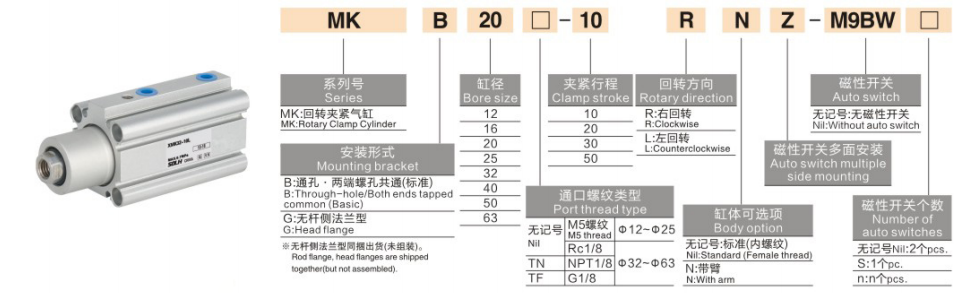

Komplet modelnavneregler og ordreeksempler

1. Typiske modeleksempler: MKB20-10RZ, MKB40-20LZ-M9BW

2. Eksempler på standardorden

• Standard højrerotation: MKB25-15RZ (φ25 boring, 15 mm slaglængde, rotation med uret, ingen kontakt)

• Venstrerotation med dobbeltkontakter: MKB32-20LZ-2S (φ32 boring, 20 mm slaglængde, drejning mod uret, kontakter med to positioner)

• Stor boring Heavy-Duty Type: MKB63-50RZ (φ63 boring, 50 mm maksimal slaglængde, højredrejning til fastspænding med tung belastning)

Generelle tekniske parametre (20 ℃, 0,5 MPa standardtilstand)

1. Grundlæggende specifikationer

• Driftstilstand: Dobbeltvirkende sammensat bevægelse (90° rotation + lineær fastspænding)

• Arbejdstryksområde: 0,1-1,0 MPa; Bevistryk: 1,5 MPa

• Omgivelsestemperatur: -10℃~70℃ (ikke-frysende); -10℃~60℃ med magnetiske kontakter installeret

• Stempeldriftshastighed: 50~200 mm/s

• Buffertilstand: Bilateral gummibuffer

• Smøretilstand: Oliefri drift (ingen smøring nødvendig)

2. Data for klemkraft (Enhed: kN @0,5 MPa)

3. Tilladt inertimoment (Enhed: kg·m²)

4. Produktvægt (Enhed: kg @20 mm slaglængde)

Typiske anvendelsesscenarier

• Positionering og fastspænding af emnet: Udbredt til værktøjsmaskiner, svejsepositionering, stemplingsfiksering og monteringsstationsfastspænding. Det integrerede 2-i-1 rotations- og fastspændingsdesign forenkler den mekaniske struktur og sparer installationsplads.

• Elektronisk & præcisionskomponentfiksering: Oliefri og støvfattige egenskaber passer perfekt til fastspænding af halvlederbakke, telefonskallpositionering og mikropræcisionsdelfiksering, der opfylder høje krav til renlighed og høj præcision.

• Automatisk overførselsbegrænsning: Ideel til roterende bordbegrænsning, positionering af vippemekanismer og roterende spændestationer med kort slag, der leverer stabil og gentagelig sammensat bevægelsesydelse.

• Heavy-Duty fikseringsstationer: Udstyret med høj spændekraft og fremragende anti-afbøjningskapacitet, er den anvendelig til fastspænding af tunge emner, formfiksering og præcisionspositioneringsscenarier med stor belastning.

3-trins hurtig valgvejledning

1. Valg af borestørrelse: Vælg borestørrelse i henhold til den faktiske spændebelastning. Sørg for, at den teoretiske spændekraft ≥ faktisk belastning × 1,5 sikkerhedsfaktor; prioriter φ40 eller større boring til tunge arbejdsforhold.

2. Slagvalg: Standard spændeslag varierer fra 5 mm til 50 mm. Vælg slaglængde baseret på den faktiske emnehøjde, og reserver 3~5 mm margin for at undgå mekanisk interferens.

3. Valg af konfiguration

￮ Rotationsretning: Vælg RZ (rotation til højre med uret) eller LZ (drejning mod uret til venstre) for at matche stationslayoutet på stedet.

￮ Positionsdetektering: Vælg 2S dual-switch-konfiguration for at opnå dobbeltpositionssignaler til fastspænding og frigivelsesstatus.

Resumé af én sætning

     SOLH MK-seriens standard roterende spændecylinder integrerer 90° rotation og lineære spændefunktioner med 3 gange opgraderet inertimoment, ultrakompakt krop, montering i flere retninger og stærk spændeevne for tunge belastninger, hvilket tjener som en optimal pladsbesparende og højstabil pneumatisk monteringsløsning til fastspændingsstationer og automatiserede klemmestationer.
