MRHQ-seriens integrerede roterende griber (Vane Type, Gripping & Rotation All-in-One)

Mærke: SOLH by Richge Technology

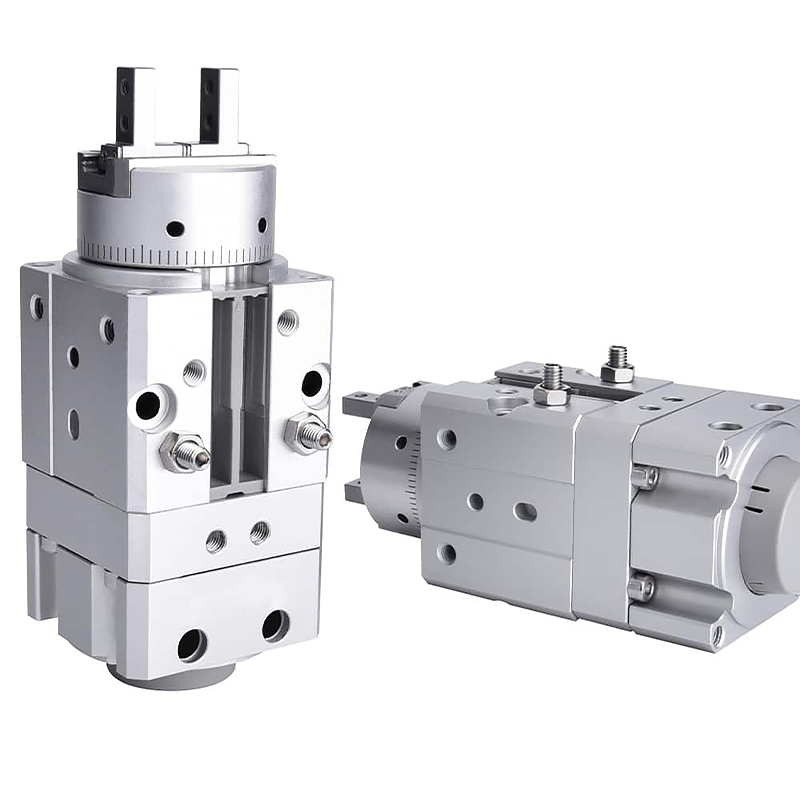

Produktoversigt

     SOLH MRHQ serien er en integreret aktuator, der kombinerer vingetype roterende cylinder og parallel 2-kæber griber. Kernefordele: ultrakompakt integreret struktur, standard 90° / 180° svingvinkler, ±10° vinkel finjustering, 5-retnings universal montering, høj hastighed og høj præcision betjening. Det er den foretrukne løsning til let- og mellembelastning af emneopspænding, vending, ændring af overføringslinjeretning og stationer med begrænset plads. Udskift den diskrete kombination af drejebord + separat griber for at forenkle det mekaniske layout.

Kernestruktur og arbejdsfunktioner

     -- Driftsprincip: Integreret vingeroterende enhed driver udgangsakslens rotation, matchet med indbygget parallelgriber. Struktur i ét stykke uden ekstra forbindelsesbeslag.

     -- Integration Merit: Samlet længde forkortet med ~20% sammenlignet med delt roterende bord + gribersamling. Undgå at svinge og trække i slanger/kabler under rotation for jævnere bevægelser og hurtigere respons.

     -- Justering af svingvinkel: Standard 90° og 180° versioner. Endestopskruer muliggør ±10° total justering (±5° i hver ende) for at tilfredsstille krav til multi-vinkel positionering.

     -- Fleksibel montering: 5 monteringsflader (2 aksiale endeflader + 3 laterale sider). Placering af nasser på top/bund og sidepositioneringsstifthuller for hurtig centrering og nem montering.

     -- Materiale og holdbarhed: Hård anodiseret aluminiumskrop, slidbestandige skovltætninger og rustfri stålkæber. Mekanisk levetid ≥5 millioner cyklusser, stabil til højfrekvente automatiserede linjer.

     -- Sensorkompatibilitet: Fabriksmonteret med magnetisk ring. Understøtter op til fire magnetiske kontakter: to til rotationsgrænsedetektering og to til kæbe åben/lukket feedback for at realisere fuld lukket sløjfe-positionskontrol.

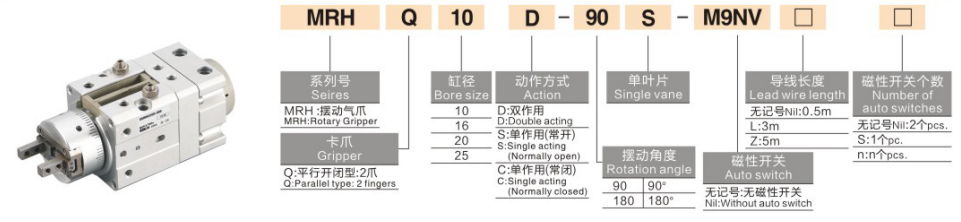

Komplet modelkodningsregel

 1. Modeleksempel:MRHQ16D-90S-M9B

  2. Eksempler på standardordrereference

     -- MRHQ10D-90S: Boring 10, dobbeltvirkende kæbe, 90° rotation, enkeltvinget roterende enhed, uden kontakt

     -- MRHQ25D-180S-M9BW: Boring 25, 180° sving, udstyret med M9BW magnetisk kontakt

Universal Core tekniske specifikationer (testtryk: 0,5 MPa)

Kerne konkurrencefordele

  1. Kompakt alt-i-en struktur, pladsbesparende og stabil bevægelse

     - Kombineret gribe- og rotationsfunktion reducerer den samlede dimension, eliminerer kabel-/slangmodstand under rotation, ideel til snævre udstyrshulrum.

  2. Standard 90° / 180° sving med finvinkeljustering

     -- Justerbart ±10° rotationsområde, velegnet til vending af emnet, retningsoverførsel og multi-vinkel positioneringsprocesser.

  3. 5-vejs montering + præcisionslokaliseringsstruktur

     -- Aksial og lateral multi-orientering installation, lokalisering af fremspring og stifthuller forenkler centrering og forkorter idriftsættelsestiden.

  4. Høj frekvens og høj præcision til lette/mellemstore belastninger

     -- Gentagelse af kæbe nøjagtighed ±0,01 mm, kæbecykling op til 180 cpm; designet til emner fra 0,1 ~ 5 kg.

  5. Flerpunkts sensorovervågning for PLC-spærring

     -- Op til fire magnetiske kontakter kan monteres for samtidig at overvåge roterende grænsepositioner og kæbe åben/lukket status for automatisk sekventiel kontrol.

Monteringsmetoder og typiske industrielle applikationer

  1. Monteringsmuligheder

     -- Aksial vandret montering: Ændring af emneretning på samlebånd

     -- Langsgående lodret montering: Op-ned-belastning plus omsætningsfunktion for værktøjsmaskiner

     -- Sidemonteret sidemontering: Sidegreb og vending i lukkede stationer

  2. Typiske anvendelsesscenarier

     -- 3C & Electronics: Gribende og vippede telefonhuse, battericover og miniature præcisionskomponenter

     -- Automotive Components: Overførsel af indvendige plastdele, gummielementer og små støbegods

     -- Emballage og logistik: Retningsændring for små kasser, paller og materialer i sække

     -- Generel automatisering: Stationsskift, 180° emneomsætning og positioneringsenhed

3-trins guide til hurtig valg

  1. Valg af boring baseret på emnemasse

     -- 10 ≤ 1kg；16 = 1~2kg；20 = 2~3kg；25 = 3~5kg. Oprethold minimum 30 % sikkerhedsmargin.

  2. Bekræftelse af svingvinkel

     -- Vælg 90S for 90° omsætning; vælg 180S for 180° vending. Vælg MRHQ, hvis finjustering af rotationsslag er påkrævet.

  3. Konfigurationsmatchning

     -- Positionskontrol med lukket sløjfe: Installer fire magnetiske kontakter i M9-serien for at overvåge både rotations- og kæbestatus.

     -- Indesluttet installationslayout: Prioriter MRHQ integreret model i stedet for delt roterende bord + gribersamling.

Resumé af én sætning

     SOLH MRHQ integreret roterende griber af skovltypen kombinerer parallel kæbespænding og roterende vending i én kompakt enhed med standard 90°/180° justerbar svingvinkel, 5-retningsmontering og multisensorkompatibilitet; perfekt let og medium belastningsløsning til vending af emner, lastning/aflæsning og retningsoverførsel på automatiserede produktionslinjer med begrænset plads.
