MSUB Series vingedrejecylinder | Kompakt oscillerende cylinder med høj præcision

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

     SOLH MSUB-serien er en højpræcisions enkelt-vinget roterende bordcylinder designet til let belastning præcision oscillerende applikationer. Den har en integreret kompakt struktur, finjusterbar svingvinkel, multi-overflademontering og ydeevne med ultra-lavt slør. Dækker 4 størrelsesspecifikationer (svarende til boring φ10/φ15/φ20/φ30) og anvendes i vid udstrækning i manipulatorrotation, små indekseringspositionering og arbejdsemne vippestationer, der fungerer som den almindelige højpræcisionssvingløsning til automatiserede præcisionsproduktionslinjer.

  1.1 Integreret roterende bord- og cylinderstruktur

     Integreret design af roterende platform og drivcylinder eliminerer gearafstand fuldstændigt med forbedret generel stivhed. Standardmodellen opnår ultra-lav runout-tolerance, mens den opgraderede MSUA-højpræcisionsversion leverer platformsslingringsnøjagtighed inden for ≤0,03 mm, hvilket sikrer stabil og gentagelig præcisionspositionering.

 1.2 Enkeltvingedesign med høj belastning

     Ved at anvende optimeret enkelt-vinget strukturelt layout, har cylinderen mindre volumen og lettere vægt. Dens belastningskapacitet er 2 ~ 3 gange højere end traditionelle CRB1-seriecylindre af samme størrelse, hvilket realiserer miniaturisering og output med højt drejningsmoment på samme tid.

  1.3 Præcis justerbar svingvinkel

     • Standard slagtilfælde: 90° / 180° valgfri til forskellige rotationskrav.

     • Finjusteringstolerance: Enkelt vingedesign understøtter ±5° finjustering i begge ender; dobbeltvingetypen understøtter ±2,5° finjustering.

     • Positioneringsnøjagtighed: Strenge svingvinkeltolerance på 90°±10′ / 180°±10′, der opfylder krav til højpræcisionsindeksering og vending.

 1.4 Fleksible monterings- og rørmuligheder

     • Rør-tilstand: Siderør og aksialrør valgfri; Modeller med magnetisk afbryder understøtter kun siderør for stabil signalopsamling.

     • Monteringstilstand: Flersidet flangestruktur understøtter installation i alle retninger, hvilket effektivt sparer udstyr internt plads og tilpasser sig til kompakte layoutscenarier.

  1.5 Lav lækage og lang levetid

     Vedtagelse af tilpasset speciel tætningsstruktur for at minimere intern og ekstern luftlækage. Standard oliefrit driftsdesign tilpasser sig rene produktionsmiljøer og generelle industrielle arbejdsforhold, hvilket reducerer vedligeholdelsesomkostningerne og forlænger den kontinuerlige levetid.

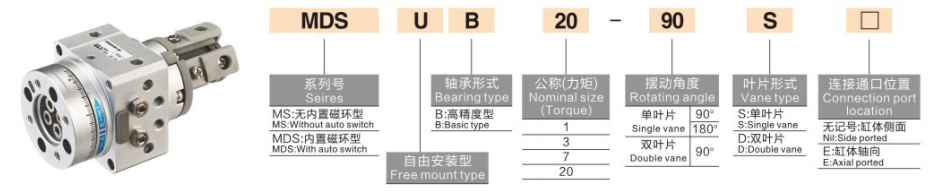

2. Komplet modelnavneregler og ordreeksempler

  1. Typiske modeleksempler: MSUB7-180S, MDSUB20-90S

  2. Eksempler på standardordre

     • Standard ikke-magnetisk model: MSUB7-180S (Størrelse 7, 180° svingvinkel, uden magnetisk ring)

     • Magnetisk feedback model: MDSUB20-90S (Størrelse 20, 90° svingvinkel, indbygget magnetring til kontaktinstallation)

3. Generelle tekniske parametre (20 ℃, standardtilstand)

  3.1 Grundlæggende specifikationer

     • Driftstilstand: Dobbeltvirkende enkelt vinge

     • Arbejdsvæske: Trykluft (oliefri drift)

     • Omgivelsestemperatur: 5℃~60℃

     • Arbejdstryksområde: Størrelse 1: 0,2~0,7MPa; Størrelse 3/7: 0,15~0,7MPa; Størrelse 20: 0,15~1,0MPa

     • Svingtid (@0,5 MPa): 0,07~0,3s/90° (justerbar)

     • Leje Type: Højbelastede glideleje

  3.2 Nøgleydelsesparametertabel

4. Retningslinjer for kernekonfiguration og valg

  4.1 Størrelsesvalg (Baseret på drejningsmoment og belastning)

     • Størrelse 1 (φ10): 0,3N·m drejningsmomentudgang, velegnet til mikro ultralet belastning (≤1 kg) og højfrekvente præcisionsscenarier med roterende bevægelser.

     • Størrelse 3 (φ15): 0,7N·m drejningsmomentydelse, ideel til applikationer med lille let belastning (1~3 kg), såsom rotation af robotarmled.

     • Størrelse 7 (φ20): 0,9N·m drejningsmomentydelse, perfekt matchende lille og medium belastning (3~5 kg) indekseringspositionering og arbejdsemne vippestationer.

     • Størrelse 20 (φ30): 2,9N·m høj drejningsmomentydelse, anvendelig til medium tung belastning (5~10 kg) tunge roterende positioneringsopgaver.

  4.2 Valg af vinkel og præcision

     • 90° svingvinkel: Designet til retvinklet vending og retningsbestemt omskiftning, almindeligt anvendt ved læsning/aflæsning af emner og 90° styrepositionering.

     • 180° svingvinkel: Velegnet til halvcyklusrotation og vending af emnet, der realiserer 180° omvendt positionering og tovejs stationsskift.

     • Højpræcisionsopgradering: Vælg MSUA-serien til ultrahøj præcisionskrav med platformsslingringsnøjagtighed ≤0,03 mm.

  4.3 Magnetkontaktkonfiguration

     • MSUB (ikke-magnetisk): Grundlæggende økonomisk version uden magnetring, omkostningseffektiv til enkel cyklisk bevægelse uden signalfeedback.

     • MDSUB (magnetisk): Indbygget magnetisk ring, kompatibel med D-T791/D-T792 magnetiske kontakter med vilkårligt justerbare følepositioner, der understøtter automatiseret PLC-signalforbindelseskontrol.

5. Typiske anvendelsesscenarier

     • Præcisionsrobotsystemer: Anvendes på små robotledsrotation og endeeffektor-svingning, med letvægts, kompakt størrelse og høj gentagelsesnøjagtighed.

     • Automatiserede indekseringsstationer: Perfekt til 90°/180° præcisionsindeksering, registreringspositionering og monteringsstationspositionering i elektronik og små husholdningsapparater industrier.

     • Vendning og styring af emnet: Ideel til vending og retningskonvertering af letbelastede emner (≤10 kg) på transportbånd, hvilket opnår nul-slør og jævn rotation med lavt slag.

     • Små roterende platforme: Udbredt i mikroroterende platforme, etiketudskrivning og mærkningsstationsrotation, med fleksibel installation og lav vedligeholdelsesbesvær.

6. Hurtig sammenligning af MSUB vs CRB2 / CRBU2-serien

7. 3-trins guide til hurtig valg

     1. Størrelsesvalg: Beregn drejningsmoment baseret på emnevægt og rotationsradius med en sikkerhedsfaktor ≥2. Vælg størrelse 1 for belastning ≤1 kg, størrelse 3 for 1~3 kg, størrelse 7 for 3~5 kg, størrelse 20 for 5~10 kg.

     2. Vinkelvalg: Vælg 90° svingvinkel til retvinklet vending og styring; vælg 180° svingvinkel til halv-cyklus vending og omvendt positionering.

     3. Funktionelt valg: Vælg MDSUB med magnetisk ring til signalfeedback og PLC-kobling; opgrader til MSUA-serien for ultrahøj præcisionspositioneringskrav.

Resumé af én sætning

     SOLH MSUB-seriens kompakte vingedrejecylinder har integreret højpræcisions borddesign, justerbar svingvinkel og høj belastningskapacitet, hvilket giver lavt slør, høj stabilitet og pladsbesparende præcisionsroterende løsninger til 10 kg-niveau let belastning automatiserede vende- og indekseringsstationer.
