MXP Series Ultra-High Precision kompakt pneumatisk glidebord

MXP Series Ultra-High Precision kompakt pneumatisk glidebord

Mærke: SOLH by Richge Technology

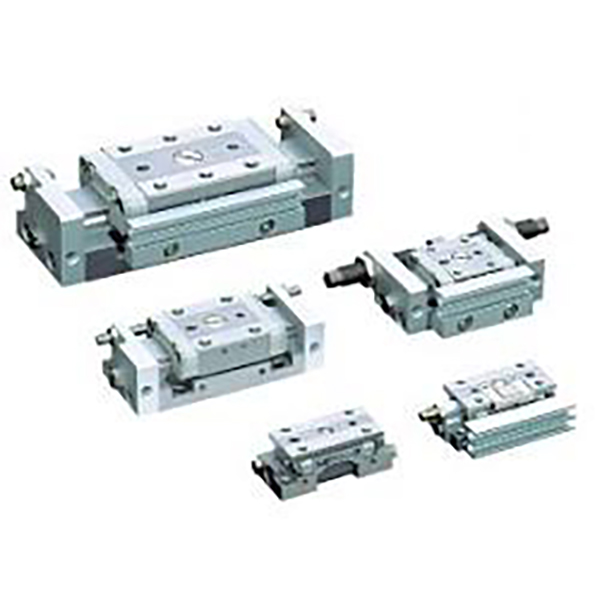

Produktoversigt

     SOLH MXP-serien er et avanceret, kompakt pneumatisk glidebord med ultrahøj præcision, der er konstrueret til strenge mikropositioneringsscenarier. Ved at vedtage en indbygget cylinderstyreskinnestruktur og integreret rustfrit stålhus leverer den parallelitet på mikronniveau, ultralav rotationsfejl og enestående stivhed. Understøtter dobbeltretningsrør og højfrekvent stabil cykling, er den perfekt egnet til 3C-præcisionssamling, optisk detektion og højnøjagtig mikrokomponentpositionering, og fungerer som den førsteklasses model til sofistikerede miniature-lineære kørselsapplikationer.

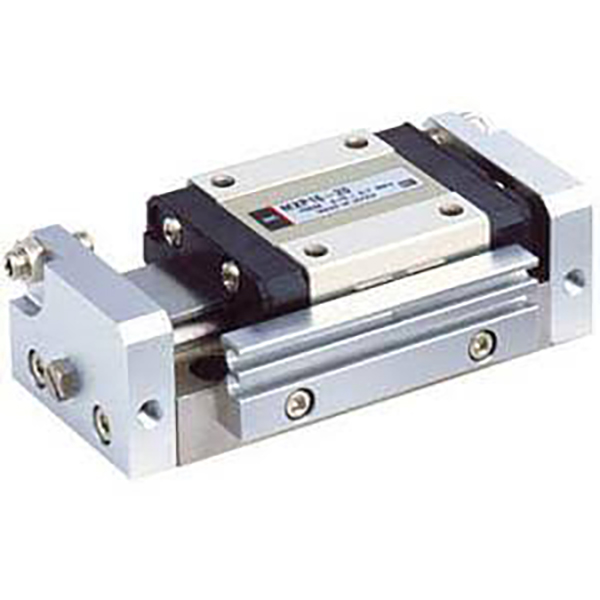

Kernestruktur og designfunktioner

     --  Køretilstand: Dobbeltvirkende tovejsdrift, borestørrelser φ6/8/10/12/16 mm, dækker let belastningsområde på 10~120N.

     -- Integreret Premium-struktur: Har indbygget cylinderlineær styreskinne og et stykke martensitisk rustfrit stålhus. Den lastbærende mekanisme er fuldstændig isoleret fra stempelstangens tætningsbevægelse, hvilket opnår ekstrem stivhed og minimal friktion.

     -- Ultra-høj præcision kvalitet: Rejseparallelisme 0,004 mm, monteringspararallelisme 0,02 mm, rotationsnøjagtighed ±0,03° (φ6/8/10) / ±0,04° (φ12/16), hvilket giver brancheførende ultrastabil præcisionspositioneringsydelse.

     -- Ultrakompakt smal krop: Kropshøjde kun 17~23 mm, 10%~20% smallere end tilsvarende MXJ-modeller, hvilket muliggør ultratæt layout til ekstremt begrænsede arbejdsrum.

     -- Fleksibilitet i dobbeltretningsrør: Understøtter både laterale og aksiale rørføringer med omskiftelig layout på stedet, der tilpasser sig forskellige krav til rørledningsføring på stedet.

     -- Universal sensorkompatibilitet: Standard dobbelte magnetiske kontaktriller tillader installation af 2 M9B magnetkontakter til pålidelig tovejspositionsovervågning.

     -- Buffer og begrænsning på flere niveauer: Standard gummibuffere med dobbelt ende til støj- og stødreduktion; valgfri enkelt-/dobbelt-ende metalslagbegrænsere, plus hydraulisk buffermulighed for φ8 og derover modeller, med et justerbart slagområde på 0~5 mm for ultra-præcis positioneringskontrol.

Komplet modelkodningsregel

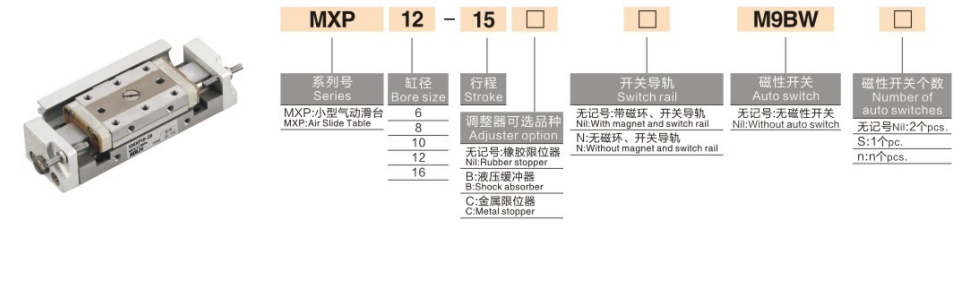

   1. Modeleksempel: MXP8-15-B-M9BW

   2. Eksempler på standardordrereference

     --  MXP6-5: Standardtype, ingen magnetisk kontakt, boring 6 mm, slaglængde 5 mm, dobbeltvirkende

     --  MXP10-20-B-2M9B: Boring 10 mm, slaglængde 20 mm, dual-end metal grænse, 2 stk M9B magnetiske kontakter

     -- MXP12-25-D: Boring 12 mm, slaglængde 25 mm, forlænget metalgrænse, aksial rørkompatibel

Tekniske kernespecifikationer (@0,5 MPa, dobbeltvirkende)

Kerne konkurrencefordele

   1. Præcision og stabilitet på ultrahøjt mikronniveau
     -- Kan prale med ultra-lav vandrings-parallelisme på 0,004 mm og rotationsnøjagtighed så lav som ±0,03°, parret med ±0,01 mm gentagelsespositioneringsnøjagtighed. Det eliminerer mikrorystning og positionsafvigelse og opfylder fuldt ud strenge præcisionskrav til optisk detektion, mikrokomponentlaminering og højpræcisionstestprocesser.

   2. Indbygget cylinderstruktur og ultrasmal kompakt krop
     -- Cylinderen er indlejret i styreskinnestrukturen, hvilket reducerer kropsbredden med 10% ~ 20% sammenlignet med MXJ-modeller. Innovativt dobbeltrettet lateralt/aksialt rørdesign tillader fleksibel omkobling på stedet, hvilket løser begrænsninger i rørledningslayout i ultrasmalle tætte stationer.

   3. Høj stivhed og lang levetid
     -- Et stykke martensitisk rustfrit stålhus og integreret styreskinnestruktur giver fremragende deformationsmodstand og strukturel stivhed. Vedtager oliefri lavfriktionstætningsdesign, kompatibel med rene værksteder og lette industrielle miljøer, og opnår en vedligeholdelsesfri levetid på over 5 millioner cyklusser.

   4. Højfrekvent glat drift
     -- Førsteklasses lavfriktionsforsegling og højpræcisionskuglestyreskinne sikrer ultrajævn bevægelse. Driftshastigheden varierer fra 50 til 500 mm/s, der understøtter stabil højfrekvent cykling over 350 cpm uden hakken eller jitter, ideel til langsigtede gentagne positioneringsopgaver med kort slag.

   5. Fleksibel multi-scene installation tilpasning
     -- Understøtter top, bund og side tresidet montering med præcisionspositioneringsstifthuller. Symmetrisk luftportstruktur muliggør udskiftning af venstre/højre rørledninger på stedet, fuldstændigt at bryde retningsmæssige begrænsninger og tilpasse sig forskellige udstyrskonstruktioner.

Monteringsformer og typiske anvendelser

   1. Monteringsmetoder

     -- Top montering: Fastgjort gennemgående huller med præcisionspositioneringsstifthuller, velegnet til topmontering af emnet og højpræcisionspositioneringsscenarier, der kræver nulforskydning.

     --  Bund montering: Fastgjort via bundgevindhuller med stabil og pålidelig struktur, anvendelig til standardudstyrsoverflademontage og fast lineær kørsel.

     --  Side montering: Fastgjort via sidegevindhuller, perfekt til udstyr med begrænset lodret plads og tæt parallelt arrangement af flere glideenheder.

   2. Typiske anvendelsesscenarier

     --  3C elektronik: Chipmontering og limning, linsemodulfokusering, mikrokomponent ultrapræcisionspositionering, probecyklustest

     --  Optisk udstyr: CCD-kamera præcisionsbevægelse, finkalibrering af optisk linse, laserpositionering, højpræcisionsdetektionsplatformkørsel

     --  Micro Precision Montering: Automatisk miniature skruelåsning, klemning af terminaler, præcision af komponentindsættelse, højpræcisions jigkørsel

     -- Medicinsk udstyr: Mikropumpe præcisionskontrol, miniature ventil præcis kobling, lille instrument teleskopisk positionering

Slide Table Selection Comparison: MXP vs MXJ vs MXQ

3-trins guide til hurtig valg

   1. Borevalg efter belastning
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Reserver ikke mindre end 50 % lastsikkerhedsmargin for at sikre stabil præcisionsdrift.

   2. Bekræftelse af slagtilfælde Standard slaglængde: 5 ~ 30 mm. Prioriter korte slag (5~20 mm) for højfrekvente arbejdsforhold for at opretholde højere positioneringsnøjagtighed og driftsstabilitet.

   3. Konfigurationsmatchning

      --  Positionsovervågning: Udstyr 2 M9B magnetiske kontakter til tovejs tilbagemelding af slagposition i realtid.

     -- Præcisionsbegrænsning og buffering: Vælg dobbelt-ende metalgrænse (B) for 0~5 mm justerbar præcis positionering; vælg hydraulisk buffer til φ8 og derover modeller for at reducere højfrekvent påvirkning.

     --  Rørtilpasning: Brug aksial rørføring til ultra-snæver pladslayout og lateral rørføring til konventionelle standardinstallationsscenarier.

Resumé af én sætning

     SOLH MXP-seriens ultrahøjpræcision pneumatiske glidebord har 0,004 mm ultra-lav parallelitet, minimal rotationsfejl, indbygget integreret styreskinne, to-retnings omskiftelige rørføringer og valgfri hydraulisk buffer, der tjener som det førsteklasses højstive mikrolineære trin til optisk detektion, ultra-præcision 3C-udstyr til medicinsk automatisering og high-end medicinsk automatiseringsudstyr.
