RM Series Magnetisk Kobling Stangløs Cylinder | Airtac Compact Guided Long Slag Type

Mærke: SOLH by Richge Technology

RMT
RMTL

Produktoversigt

     SOLH RM-serien er en almindelig Airtac-stil magnetisk koblingsstangløs cylinder designet til kompakte, lange slag og guidede lineære kørselskrav. Ved at vedtage berøringsfri magnetisk synkron transmission mellem det indvendige stempel og det udvendige glidebord, opnår den fuldt lukkede struktur fuldstændig nullækage og støvfri drift. Dækker fire kernemodeller inklusive basistype og styret stangtype, borestørrelsen varierer fra φ10 til φ40 mm med en maksimal slaglængde på 2000 mm. Med indbygget styring, bred temperaturtilpasningsevne og høj omkostningsydelse er den perfekt egnet til langtakts lineær overførsel og automatiseringsscenarier i rent rum, og fungerer som det foretrukne hjemlige alternativ til SMC CY1/CY3-serien.

Kernemodelklassificering og strukturelle funktioner

1. Gennemfør RM Family Model Classification

• RMS grundtype: Ultra-minimalistisk struktur uden indbygget styresystem. Kræver eksterne støttebeslag og lineære styreskinner til installation. Den har de laveste omkostninger og er ideel til budgetfølsomme projekter med reserverede vejledende strukturer.

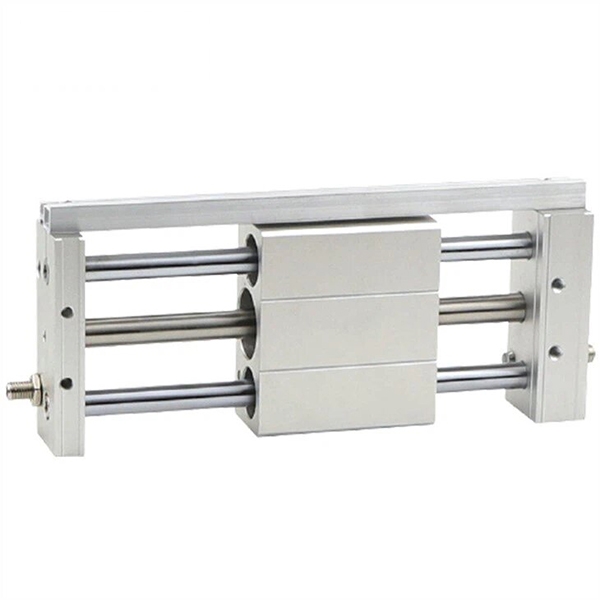

• RMT standard styret type: Udstyret med dobbelte styrestænger og glidelejer til integreret styrefunktion. Den kan bære sideværts og excentriske belastninger uden udvendige styreskinner, hvilket muliggør enkel og hurtig installation til konventionelle arbejdsforhold.

• RMTL præcisionsstyret type: Bruger udvidede højpræcisions styrestænger og lejer med høj stivhed for at forbedre lineær bevægelsesnøjagtighed. Gentagelsespositioneringsnøjagtigheden når ±0,1 mm, og opfylder kravene til højpræcisions slagpositionering og mikroafstandsoverførsel.

• RMH High-Load Slide Type: Optimeret med forstærkede glideskinner og højstyrke styrestangsstruktur, med fremragende belastningskapacitet og anti-afbøjningsydelse. Det kan bruges direkte som et selvstændigt glidebord til scenarier med høj belastning og høj stabilitet.

2. Kernstrukturelle fordele

• Magnetisk koblingsdrev & nullækage ren ydeevne: Indbygget højstyrke magnetisk array realiserer ikke-mekanisk synkron transmission. Den fuldt lukkede cylindercylinder isolerer fuldstændigt interne luftkredsløb fra det ydre miljø, hvilket opnår nul luftlækage og støvfri drift. Det overholder fuldt ud hygiejniske standarder for fødevarer, elektronik og medicinske rene værksteder.

• Stangløst kompakt design og pladsbesparende: Ingen stempelstangsforlængerstruktur reducerer installationspladsen med 50 % sammenlignet med traditionelle trækstangscylindre. Den opretholder en stabil lineær drift uden at bøje selv under maksimale 2000 mm lange slagforhold, hvilket perfekt understøtter kompakt udstyrsdesign.

• Isoleret støvtæt struktur og forlænget levetid: Stempelkammeret og glidebordet er fuldstændig isoleret for at forhindre eksternt støv, snavs og urenheder i at trænge ind i cylinderens indre. Kombinationen af ​​optimerede slidbestandige ring og støvtætte ring reducerer effektivt friktionstab og forlænger den samlede levetid.

• Integreret Dual-Guide Rod Design (RMT/RMTL/RMH): Selvstændig styrestruktur eliminerer behovet for eksterne glideskinner. Det modstår effektivt sideværts kraft og excentrisk belastningsinterferens, hvilket sikrer jævn og stabil frem- og tilbagegående bevægelse med højere installationseffektivitet.

• Multi-buffer konfiguration for stabil drift: Standard faste gummibuffere med dobbelt ende absorberer driftspåvirkning og reducerer løbestøj. Valgfri justerbare buffere og hydrauliske buffere understøtter stabil drift ved en maksimal hastighed på 500 mm/s, hvilket undgår stiv stød under højhastigheds cyklisk bevægelse.

Komplet modelkodningsregel

1.Modeleksempler: RMT20-500 | RMS16-300-S

2.Eksempler på standardordrereference

• RMS16-300: 16 mm boring, 300 mm slaglængde, grundlæggende ikke-styret type uden magnetisk kontakt

• RMT20-500-S: 20 mm boring, 500 mm slaglængde, standard styret type med magnetisk tilbehør

• RMTL25-800: 25 mm boring, 800 mm slaglængde, højpræcisionsstyret type

Tekniske kernespecifikationer (20℃ standardtilstand)

1. Grundlæggende generelle specifikationer

• Driftstilstand: Dobbeltvirkende magnetisk kobling berøringsfri synkron transmission

• Arbejdsvæske: Filtreret trykluft (40μm filtrering, oliefri drift tilgængelig)

• Omgivelsestemperatur: -20℃~70℃ (ultra-bred temperatur industriel kvalitet)

• Arbejdstryksområde: 0,15-0,7 MPa; Bevistryk: 1,0 MPa

• Standard driftshastighed: 50~500 mm/s

• Buffertilstand: Standard dobbelt-ende fast gummibuffer; valgfri justerbar buffer / hydraulisk buffer

• Magnetisk holdekraft: 55~1400N (øger gradvist med borestørrelsen)

2. Diagram over nøgleydelsesparametre (@0,5 MPa)

Retningslinjer for kernekonfiguration og valg

1. Valg af borestørrelse efter belastning og tryk

• φ10~φ16 (Micro Light Duty): Velegnet til belastninger ≤2 kg, dedikeret til præcisionskomponentoverførsel og mikropositioneringsoperationer i miniature elektronisk automationsudstyr.

• φ20~φ25 (General Light Duty): Matchet med 4~6 kg let belastning, ideel til konventionel skubbe- og trækoperationer med lang slaglængde (≤1000 mm) i almindelige automatiserede produktionslinjer.

• φ32~φ40 (Medium Duty): Gælder for 10~16 kg medium belastning scenarier, perfekt tilpasset til lang-slags materialehåndtering og højfrekvente cykliske arbejdsforhold i emballage- og logistikautomatiseringsudstyr.

2. Valg af model og vejledende system

• RMS grundtype: Ultrabillig løsning uden indbygget styring. Velegnet til budgetfølsomme projekter og udstyr med forudinstallerede udvendige lineære styreskinner, der kræver dobbelt-ende beslagfiksering.

• RMT standard styret type: Alt-i-en dobbelt styrestang design med indbygget lejeføring. Den kan modstå konventionelle sidebelastninger uden eksternt styretilbehør, med enkel installation og bred tilpasningsevne til standard arbejdsforhold.

• RMTL præcisionsstyret type: Forlængede højpræcisionsstyrestænger optimerer lineær bevægelsesstabilitet og opnår gentagelsespositioneringsnøjagtighed op til ±0,1 mm. Det bedste valg til præcis positionering, præcis samling og scenarier med høj lineær efterspørgsel.

• RMH High-Load Slide Type: Forstærket glideskinne og højstyrke styrestangsstruktur forbedrer i høj grad anti-afbøjningsevnen og belastningskapaciteten. Den kan erstatte uafhængige glideborde for at udføre kørsel med tunge belastninger med lang slaglængde.

3. Valg af miljø og funktionel konfiguration

• Ansøgning om rent miljø: Ingen lækage og støvfri berøringsfri magnetisk transmission undgår sekundær forurening. RMT- og RMTL-selvstyrede modeller foretrækkes til langsigtet stabil drift i fødevare-, medicinske og elektroniske rengøringsværksteder.

• Højhastighedsopgradering af arbejdstilstand: Udstyr med eksterne hydrauliske buffere for at eliminere endepåvirkninger, der stabilt understøtter kontinuerlig højhastighedsdrift op til 500 mm/s for højfrekvente cykliske produktionslinjer.

• Præcisionspositionsfeedback: Add-S magnetisk udstyret konfiguration, kompatibel med D-M9-seriens magnetiske kontakter, realiserer flerpunkts slagpositionering og elektrisk signalfeedback i realtid til automatiseret forbindelseskontrol.

Typiske industrielle anvendelsesscenarier

• Renrum elektronisk materialeoverførsel: Støvfri og nul-forurenende magnetisk koblingsstruktur bruges i vid udstrækning til langdistance materialehåndtering i halvleder- og LCD-støvfri værksteder, hvilket effektivt beskytter rene produktionsmiljøer.

• Food & Pharmaceutical Packaging Line Displacement: Selvstyret integreret design forenkler installationen og den daglige vedligeholdelse, og opfylder perfekt krav til skubbe- og trækkraften af ​​et arbejdsemne med lang slaglængde fra let og mellemstort emballageudstyr med hygiejnisk og pålidelig ydeevne.

• Automatiseret udstyrsdør og skjoldkontrol: Stangløs kompakt struktur sparer 50 % installationsplads, velegnet til stabil åbning og lukning af langslagsudstyrs beskyttelsesdøre, støvskærme og sikkerhedsafdækninger.

• Præcisionspositionering af samlebånd med lang slaglængde: RMTL højpræcisionsstyret model sikrer fremragende linearitet og gentagelsespositioneringsnøjagtighed, der opfylder 1~2m ultra-langdistance præcis positionering og cykliske transportkrav for produktionslinjer.

• Kompakt udstyrsrenovering og pladsbesparelse: Den tjener som en ideel erstatning for traditionelle trækstangscylindre i langslagsscenarier (>500 mm), hvilket i høj grad optimerer udstyrslayout og realiserer kompakt automatiseret udstyrsdesign.

Sammenligning af kerneparametre i RM-serien vs CY1 / CY3-serien

Tre-trins hurtig valgvejledning

1. Bekræftelse af borestørrelse: Beregn den nødvendige trykkraft baseret på den faktiske lastvægt med en sikkerhedsfaktor ≥2. Anbefalede regler: ≤2kg → φ16; 4~6 kg → φ25; 10~16 kg → φ40.

2. Model Type bekræftelse: Vælg RMS for ultra-lavt budget; RMT for almindelige standardarbejdsforhold; RMTL til højpræcisionspositioneringskrav; RMH til scenarier med tung belastning og anti-afbøjning.

3. Bekræftelse af slagtilfældespecifikation: Vælg standard 50~1000 mm slaglængde til konventionel brug; valgfri forlænget slaglængde op til 2000 mm til mellemlange kørselskrav.

Resumé af én sætning

     SOLH RM-serien Airtac-stil magnetisk koblingsstangløs cylinder integrerer diversificerede selvstyrende strukturer, ultra-bred temperaturtilpasningsevne og nul-lækage ren ydeevne, der tjener som den høje omkostningseffektive indenlandske langtakts lineære kørselsløsning til automatiseret udstyr med mellemstort budget.
