RSQ Series Stopcylinder | Pneumatisk stopcylinder med fast monteringshøjde

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

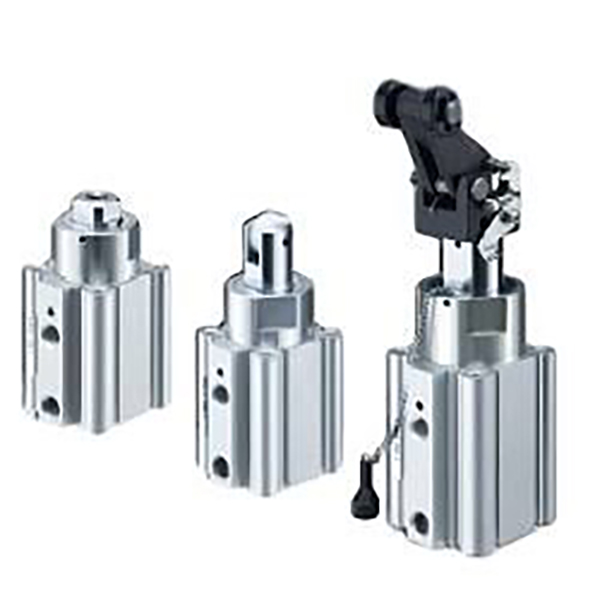

     SOLH RSQ-serien er en stopcylinder med fast monteringshøjde designet til automatisk positionering af transportbånd og arbejdsemnebegrænsning. Den dækker borestørrelser fra φ12 mm til φ50 mm med standardslag fra 10 mm til 30 mm. Med stiv struktur i fast højde, indbygget buffer, 10 valgfrie stangendetyper og 4-sidet magnetisk kontaktmontering, leverer RSQ-cylinderen billige og højpålidelige stopløsninger til blokering af transportørstationer, pallepositionering og arbejdsemnebegrænsning, der fungerer som en standard kernekomponent til automatiserede transportsystemer.

  1.1 Fast højde stiv struktur

     Forskellig fra den højdejusterbare RSG-serie, vedtager RSQ-serien et ikke-justerbart fast monteringshøjdedesign. Den har en enklere struktur, højere generel stivhed og hurtigere installation på stedet, perfekt matchende stationslayout i fast højde og eliminerer højdekalibreringsprocedurer.

  1.2 Alsidig Multi-Rod-End-tilpasning

     Udstyret med 10 typer stangendemuligheder, inklusive rundstang, skråskåret, rulle- og vægtstangsstrukturer, der fuldt ud dækker scenarier til standsning af lette, mellemstore og tunge belastninger. Håndtagstyper (L/B/C/D/E) anvender indbygget hydraulisk bufferdesign med fremragende energiabsorption og stærk slagfasthed til højfrekvente og kraftige arbejdsforhold.

  1.3 Fleksibel installation & Switch Layout

     Cylinderhuset understøtter 4-sidet magnetisk afbryderinstallation (kompatibel med D-A9□/M9□/P3DWA-seriens kontakter) uden ekstra monteringstilbehør. To standard monteringsmetoder er tilgængelige: B-type gennemhulsmontering (standard) og A-type dobbelt-ende gevindhulsmontering, tilpasset forskellige udstyrsrammer og installationsrum.

  1.4 Oliefri & lang levetid Design

     Valgfri dobbeltvirkende, fjeder-retur-dobbeltvirkende og enkeltvirkende (fjederforlænger) tilstande opfylder forskellige handlingskrav. Standard gummibuffer sikrer stabil drift. Stempelstangen anvender hårdforkromningsbehandling, og cylinderlegemet gennemgår en hård anodiseringsproces, hvilket opnår enestående slidstyrke og slagfasthed. Det oliefrie driftsdesign tilpasser sig rene og støvfrie arbejdsmiljøer med lave vedligeholdelsesomkostninger.

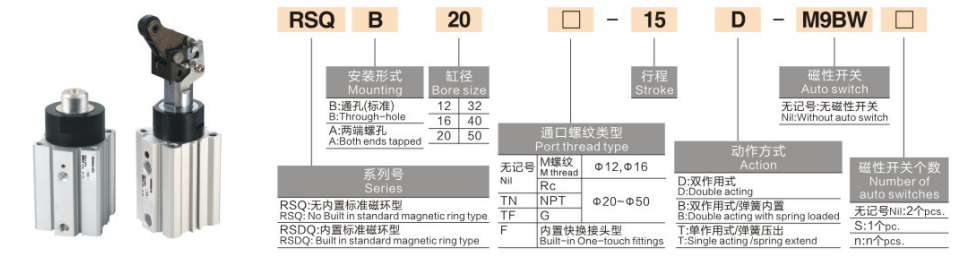

2. Komplet modelnavneregler og ordreeksempler

  1. Typiske modeleksempler: RSQB20-15, RSDQL32-20

  2. Eksempler på standardordre

     • Ikke-magnetisk ring standardmodel: RSQB20-15 (Ingen magnetisk ring, montering gennem hul, φ20 boring, 15 mm slaglængde, standard rund stangende)

     • Magnetisk ring hydraulisk buffer model: RSDQL32-20 (Indbygget magnetisk ring, montering gennem hul, φ32 boring, 20 mm slaglængde, stopende ende af håndtag)

3. Generelle tekniske parametre (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grundlæggende specifikationer

     • Driftstilstand: Dobbeltvirkende, fjederretur dobbeltvirkende, enkeltvirkende (fjederforlænger)

     • Arbejdstryksområde: 0,05~1,0 MPa; Bevistryk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~70℃ (uden kontakt); -10℃~60℃ (med kontakt)

     • Stempeldriftshastighed: 50~500 mm/s

     • Buffertilstand: Standard gummibuffer; Håndtagstyper udstyret med indbygget hydraulisk buffer

     • Smøretilstand: Oliefri drift

  3.2 Standard bore- og slagkombination

3.3 Teoretisk stopkraft (enhed: N @0,5 MPa, dobbeltvirkende)

3.4 Produktvægt (Enhed: kg @20 mm slaglængde, RSQ-serien)

4. Stangendetyper og relevante scenarier

5. Typiske anvendelsesscenarier

     • Samlebåndsstop: Anvendes til pallestop, stationspositionering og anti-forskydning til elektroniske og husholdningsapparaters samlebånd. Designet med fast højde matcher perfekt standard transportbånds layouts.

     • Begrænsning af transportbånd: Velegnet til stop af emner på bånd- og rullebaner, positionering af transferstation og blokering af divergerende/sammenfletningslinjer. Flere stangendemuligheder tilpasser sig forskellige belastningsgrader.

     • Automatiserede behandlingsstationer: Ideel til begrænsning af lastning/aflæsning af værktøjsmaskiner, positionering af emballering af maskinen og stop af inspektionsstation, hvilket giver stabil og cyklisk anti-interferensdrift.

     • Heavy-Duty Stop Scenarier: Anvendes til stop af tunge paller og værktøjstavler, svejsestationspositionering. Den hydrauliske bufferhåndtagstype modstår effektivt stærke stød og højfrekvente vibrationer.

6. 3-trins guide til hurtig valg

  1. Valg af borestørrelse: Vælg boring i henhold til den faktiske stopbelastning. Følg reglen: teoretisk stopkraft ≥ faktisk belastning × 2 sikkerhedsfaktor. φ16~φ20 for let belastning, φ32 for medium belastning, φ40~φ50 for tung belastning.

  2. Slagvalg: Standard slaglængde spænder fra 10 mm til 30 mm. Reserver 5~10 mm ekstra slagmargin baseret på emnehøjde for at undgå mekanisk interferens.

  3. Valg af stangende

￮ Let belastning & lav hastighed: Vælg rundstang eller skråskåret type

￮ Høj hastighed og let belastning: Vælg rulletype

￮ Tung belastning og højfrekvent påvirkning: Vælg type hydraulisk bufferhåndtag (B/C/D/E)

Resumé af én sætning

     SOLH RSQ-seriens stopcylindre i fast højde har en stiv fast monteringsstruktur, forskellige stangendemuligheder, 4-sides switchinstallation og oliefri ydeevne med lang levetid, hvilket giver omkostningseffektive, stabile og slagfaste standardstopløsninger til forskellige automatiserede transportører og forarbejdningsstationer.
