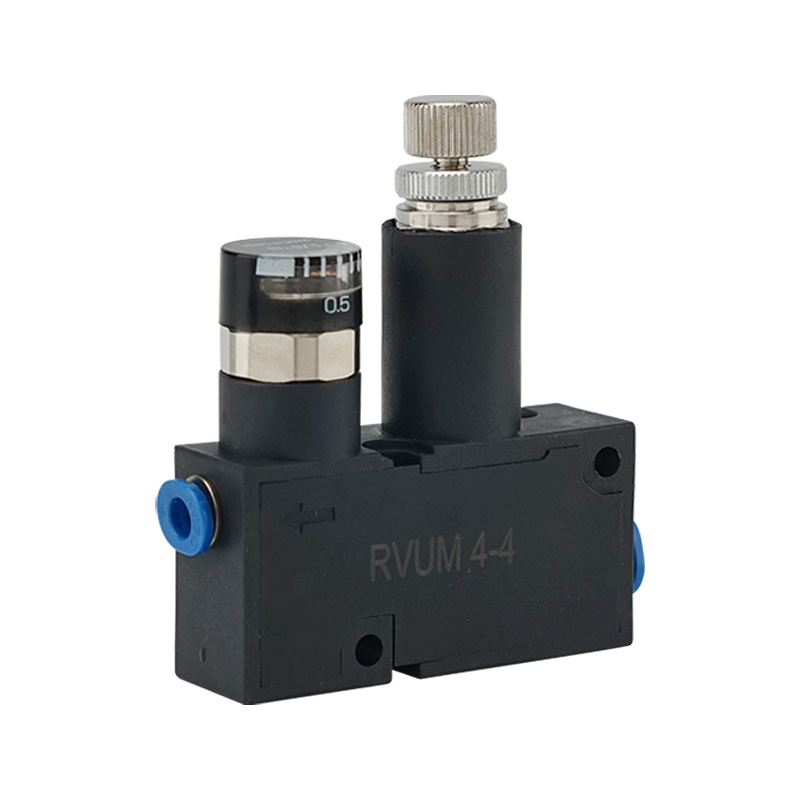

RVUM serien Mini Trykreguleringsventil | Kompakt direktevirkende stempellufttryksreduktionsventil med One-Touch Fitting

Mærke: SOLH by Richge Technology | Ultra-kompakt præcision pneumatisk trykregulator

1. Produktoversigt

     SOLH RVUM-serien er enultrakompakt direktevirkende stempeltype mikrotrykregulatorventil, specielt udviklet til pladsbegrænsede pneumatiske miniaturekredsløb. Den understøtter både aflastnings- (standard) og ikke-relief-type strukturer, med fleksible muligheder for lige/albueforbindelse, integrerede one-touch fittings og 0,1-0,8 MPa præcisionstrykregulering. Med ultralille letvægtsdesign, diversificerede monteringsmetoder og stabilt trykudbytte anvendes det i vid udstrækning i præcisionsscenarier med lille flow, såsom dispensering, vakuumadsorption og mikroluftblæsning, hvilket tjener som den optimale trykstabiliserende løsning til miniaturiseret automatiseret udstyr.

2. Kernepositions- og arbejdsprincip

     • Strukturelt design: Vedtager direktevirkende stempelstruktur med høj præcision, tilgængelig i to versioner: standard aflastningstype og valgfri ikke-aflastningstype, der opfylder forskellige krav til kredsløbstrykregulering.

     • Præcisionstrykstabilisering: Maksimalt indløbstryk når 0,9 MPa, med stabilt justerbart udgangstryk fra 0,1 MPa til 0,8 MPa. Det aflastede design udleder automatisk overtryksluft for at opretholde konstant nedstrømstryk.

     • Gældende medium: Ren trykluft, der understøtter oliefri smøredrift, fuldt tilpasset rene og præcise pneumatiske arbejdsmiljøer.

3. Fremragende produktfunktioner

  3.1 Ultrakompakt og let krop

     Hele ventilhuset vedtager miniaturiseret integreret design med ekstremt lille besættelsesplads. Den er perfekt egnet til indbygget udstyrsinstallation, panelmontering og snævert jig-rumslayout, der realiserer nul-pladsbesættelsesoptimering for miniature pneumatiske systemer.

  3.2 Fleksibel One-Touch Fitting Piping

     Både IN- og OUT-porte understøtter fri omskiftning af lige- og albuetyper. Kompatibel med metriske φ4/φ6 og imperiale 5/32"/1/4" pneumatiske rør. Værktøjsfri plug-in-installation forbedrer i høj grad rørføringen og modifikationseffektiviteten på stedet med stærk kompatibilitet.

  3.3 Højpræcision stabil trykregulering

     Professionel 0–0,8 MPa trykmåler er udstyret med en reguleringsnøjagtighed på ±5 % FS. Den leverer ultrastabil trykudgang til præcisionsscenarier med lille flow, såsom automatisk dispensering, vakuumadsorption af emnet, mikroluftblæsning og positioneringskontrol, hvilket effektivt undgår tryksvingninger, der påvirker produktpræcisionen.

  3.4 Diversificerede monteringsmetoder

     Understøtter uafhængig direkte installation og beslag integreret klyngeinstallation. Den kan fleksibelt tilpasse sig forskellige krav til udstyrslayout og realiserer enkeltpunkts uafhængig trykregulering og multi-loop integreret centraliseret trykkontrol.

  3.5 Holdbar og pålidelig ydeevne

     Ventilhuset er lavet af højstyrke aluminiumslegering og harpiksmateriale, med fremragende korrosionsbestandighed og strukturel stabilitet. Arbejdstemperaturen varierer fra 0 ℃ til 60 ℃ (ikke-frysende miljø), hvilket sikrer langtidsstabil drift i industrielle produktionsscenarier.

4. Generelle tekniske specifikationer

5. Modelkodningsregler & udvælgelseseksempler

  5.1 Komplet modeldefinition

     Standard modelformat: RVUM - [Rør Spec] - [Rør Spec] - [Suffiks]

     • RVUM: Seriekode for ultrakompakt minitrykregulator af stempeltype

     • Rør Spec Kode: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Suffiks A: Udstyret med præcisionstrykmåler

 5.2 Almindelige modelansøgningssager

     • RVUM6-6: Grundmodel med φ6 lige indløb + φ6 lige udløb, til konventionelle pneumatiske miniaturekredsløb

     • RVUM6-6-A: φ6 lige ind- og udløb med indbygget trykmåler, der realiserer visuel trykregulering

     • RVUM4-6: φ4 lige indløb + φ6 albueudløb, lille kaliber asymmetrisk model til snæver plads og mikrostrømsrørledninger

6. Typiske anvendelsesscenarier

     • Mikroautomationsudstyr og jigs: Udbredt i 3C elektronisk udstyr, medicinsk udstyr, små robotarme og præcisionsværktøjsarmaturer.

     • Præcision Small-Flow Control: Professionel til automatisk dispensering, vakuumadsorption af emner, mikroluftblæsningsrensning og præcis positioneringstrykkontrol.

     • Kompakt integreret system: Ideel til indbygget udstyrsinstallation, panelindlejret montering og multi-loop klynge integrerede pneumatiske systemer.

     • Magnetventil bagerste kredsløb: Direkte installeret nedstrøms for magnetventiler til sekundær trykreduktion og stabil trykudgang, hvilket eliminerer lufttryksudsving.

7. Guide til sammenligning og valg af produktserier

Resumé af én sætning

     SOLH RVUM-seriens minitrykregulator integrerer ultrakompakt størrelse, fleksible one-touch rør og 0,1–0,8 MPa præcisionstrykregulering, og er den mest matchede højstabile trykstabiliserende løsning til pladsbegrænsede mikropneumatiske kredsløb og præcisionsautomatiseret udstyr med lille flow.
