SDA Series Kompakt Cylinder

SOLH SDA firkantet ultratynd kompakt cylinder er en økonomisk kompakt pneumatisk aktuator. Dens kropslængde er kun 1/2~1/3 af standard trækstangscylindre og understøtter indlejret installation for at spare plads. Monteringsdimensioner kan udskiftes med Airtac ACQ og SMC CQ2 serien. Den tilbyder omfattende varianter: dobbeltvirkende, SSA/STA enkelt fjederretur, SDAD tvillingestang, SDAJ justerbar slaglængde og SDAS magnet-udstyrede modeller. Indbyggede gummikofangere i begge ender absorberer stød og reducerer støj. Fedtlagret lavfriktionstætning muliggør langsigtet oliefri drift. Borestørrelser φ12~100 mm, velegnet til skubbe, fastspænding og positionering med kort slag, bredt anvendt i 3C-automatisering, pakkemaskineri og inventar som en omkostningseffektiv løsning til pladsbegrænset udstyr.

Send forespørgsel

Produkt beskrivelse

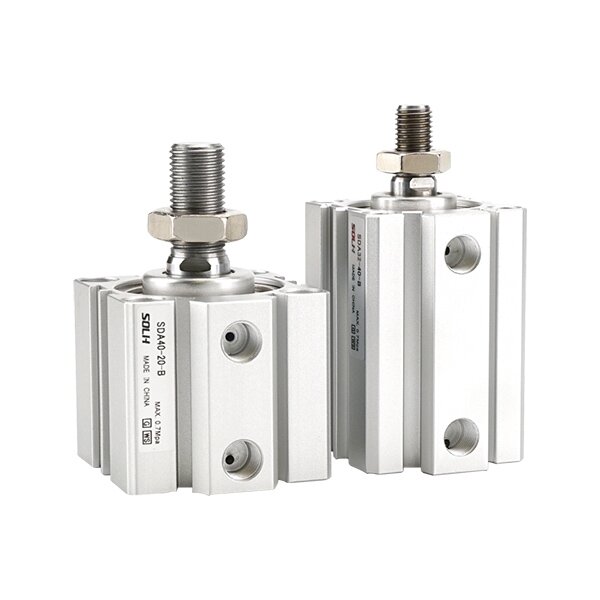

SDA-serien ultratynd kompakt pneumatisk cylinder

Mærke: SOLH by Richge Technology

Produktoversigt

SOLH SDA serie firkantet ultratynd kompakt cylinder, klassisk økonomisk kompakt aktuator. Kropslængde kun 1/2~1/3 af standard trækstangscylinder. Monteringsdimension udskiftelig med Airtac ACQ og SMC CQ2 serien. Velegnet til skubning, fastspænding og positionering med kort slag under begrænset installationsplads, meget udbredt i 3C-automatisering, emballeringsmaskineri og armaturudstyr.

Struktur og hovedfunktioner

-- Ultratynd firkantet aluminiumskrop, understøtter indlejret installation for at spare plads;

-- Hård anodiseret cylinder, forkromet stempelstang, slidstærk og anti-korrosion;

-- Fuld varianter: dobbeltvirkende, enkelt fjeder retur, dobbelt stang, justerbar slaglængde, magnet udstyret version;

-- Indbyggede gummikofangere i begge ender for stødabsorbering og støjreduktion;

-- Lavfriktion tovejs tætning med fedtopbevaring, oliefri lang levetid;

-- Omgivende sensorriller til fleksibel magnetisk automatisk afbryderinstallation.

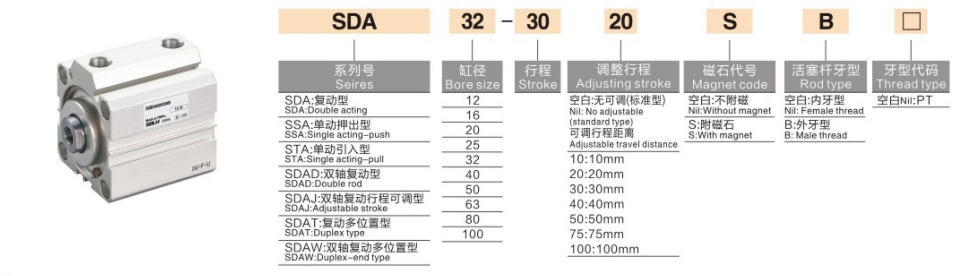

Modelkodningsregel

1. Eksempel: SDA20-50-S-B

-- SDA: Serienavn; SSA=fjeder forlænge; STA = fjeder tilbagetrækning; SDAD = tvillingstang; SDAJ=justerbar slaglængde

-- 20: Borestørrelse: 12/16/20/25/32/40/50/63/80/100 mm

-- 50: Slaglængde 5~200 mm

-- -S: Indbygget magnetring

-- -B: Udvendigt gevind stempelstang; blank=indvendig tråd

Tekniske specifikationer

Parameter	Specifikation
Borestørrelse	12~100 mm
Driftstryk	Dobbeltvirkende: 0,1 ~ 1,0 MPa; Enkeltvirkende: 0,2~1,0MPa
Bevistryk	1,5 MPa
Temperatur	Ikke-magnet: -5~+70 ℃; Magnetversion: -5~+60℃
Stempelhastighed	Dobbeltvirkende: 30 ~ 500 mm/s; Enkeltvirkende: 50 ~ 500 mm/s
Pude	Fast gummibuffer (ingen mulighed for luftpude)
Port tråd	M5 / G1/8 / G1/4 / G3/8 / G1/2
Smøring	Oliefri drift
Slagtolerance	≤100mm:±1,0mm; >100mm:±1,5mm

Teoretisk tryk- og trækkraft @0,5 MPa (enkeltstang)

Boring (mm)	Drivkraft (N)	Træk (N)	Tilsvarende vandret belastning (kg)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0

Resumé af én sætning

SOLH SDA økonomisk ultratynd kompakt pneumatisk cylinder med mange varianter, udskiftelig med ACQ & CQ2, ideel lavpris kort-takts aktuator til pladsbesparende automatisk fastspænding og skubbeapplikationer.
