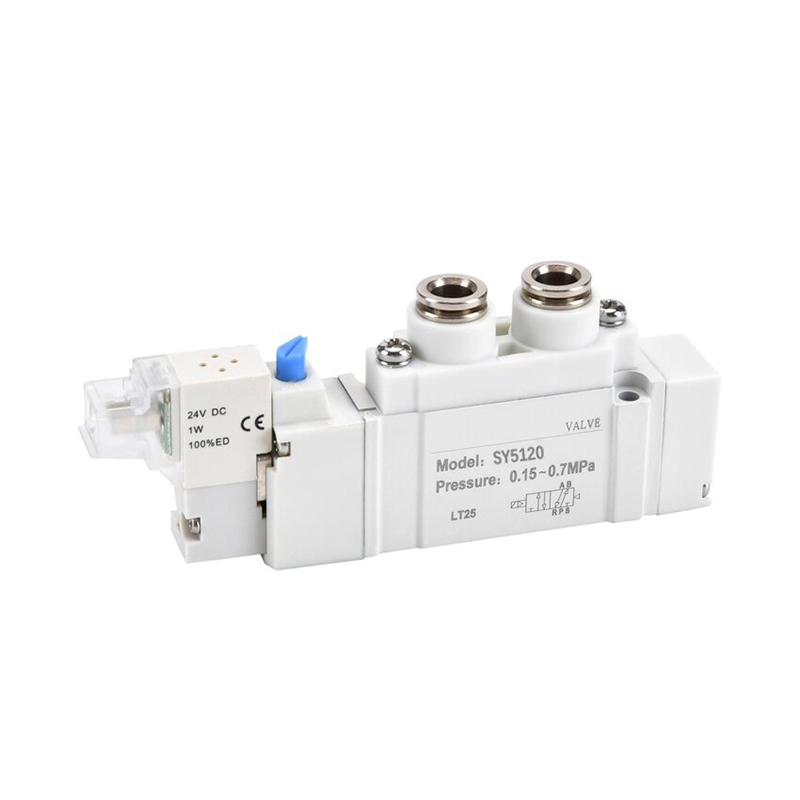

SY-serien pilotbetjent 5-ports magnetventil

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH SY-serien er mainstream pilotbetjent 5-ports magnetventil, med ultrakompakt krop, ultralavt strømforbrug og stærkt opgraderet flowkapacitet. Den fungerer som den centrale retningskontrolkomponent til cylinderfrem- og tilbagegående og pneumatisk kredsløbskobling på alt automatiseret produktionsudstyr, fuldt udskifteligt med original SMC SY-serie.

Fuld serie størrelsesklassificering og matchende omfang

Universal Core tekniske specifikationer

  1. Kredsløbstyper:

     -- 5/2-vejs (enkelt fjederretur / dobbelt låsespole);

     -- 5/3-vejs (3 centerfunktioner: Center lukket / Center udstødning / Center Trykforsyning)

  2. Driftstrykområde

     -- Intern pilot: 0,1 ~ 0,7 MPa

     -- Ekstern pilot (vakuumkompatibel): -100 kPa ~ 0,7 MPa

  3. Driftstemperatur: -10 ~ 50 ℃ (ingen isdannelse i luftkilden)

  4. Spolestrømforbrug: Standardspole 0,35W; energibesparende laveffektspole kun 0,1W

  5. Beskyttelsesgrad: Stikkonnektor IP65; manifold monteringssokkel IP67

  6. Servicelevetid: Spalteforseglingsspole op til 200 millioner cyklusser; elastisk tætning op til 70 millioner cyklusser

  7. Standardspændingsmuligheder: DC12V / DC24V (mainstream-masse); AC110V / AC220V

Strukturelle og kerneydelsesfordele

  1. Hurtig plug-in manifoldmonteringsstruktur

     -- Snap direkte på SS5Y-seriens manifoldbase, hurtig montering og demontering, nem vedligeholdelse af en enkelt ventil uden at afmontere hele ventiløen.

  2. Ultra-lav energibesparende spole

     -- Valgfri 0,1W laveffektspole, lav varmegenerering, perfekt egnet til langsigtede kontinuerlige energiforsynede arbejdsforhold, hvilket i høj grad reducerer fabrikkens trykluft- og strømomkostninger.

  3. Stærkt optimeret High Flow Runner

     -- Internt strømlinet optimeret design, flowkapaciteten øget med omkring 80 % sammenlignet med den gamle generations magnetventiler, hvilket giver hurtigere cylinderudvidelse/tilbagetrækningshastighed uden tryktab.

  4. Indbygget pilotfilterskærm

     -- Integreret lille filternet på pilotventilens indløb for at blokere støv og urenheder, hvilket effektivt reducerer spolens fastklemningsfejl og forlænger levetiden.

  5. Multi-Directional fleksibel port layout

     -- Luftporte tilgængelige på side / top / bund tre retninger, juster frit rørføringen for at undgå mekanisk interferens inde i kompakte udstyrsrammer.

  6. Modulær ventilø-integration

     - Perfekt matchet med SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 serie multi-station manifold baser, realiserer centraliseret samlet luftforsyning og udstødning, ryddeligt ledningslayout og spar skabsinstallationsplads.

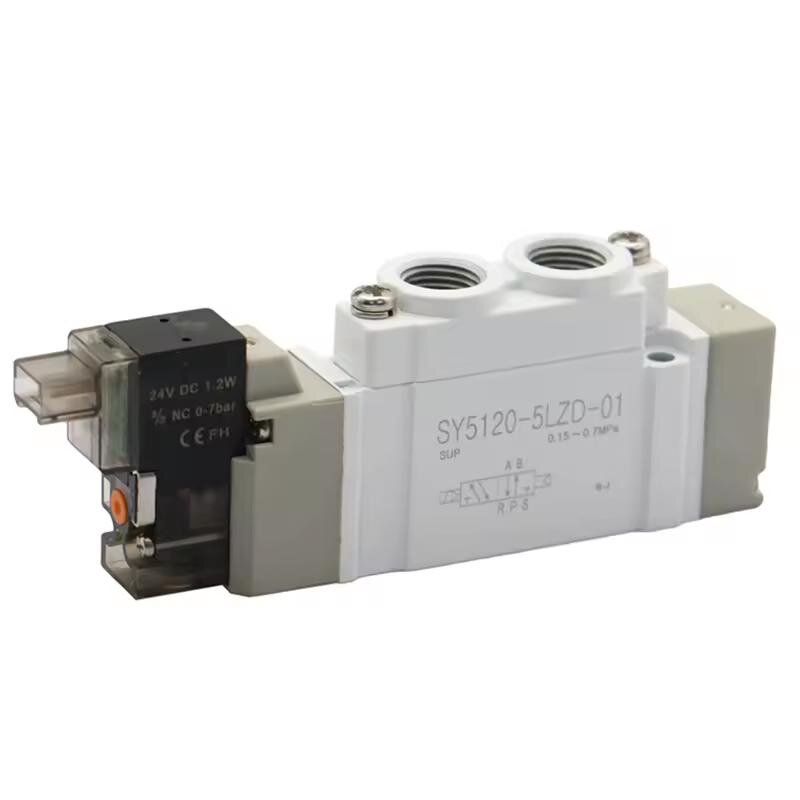

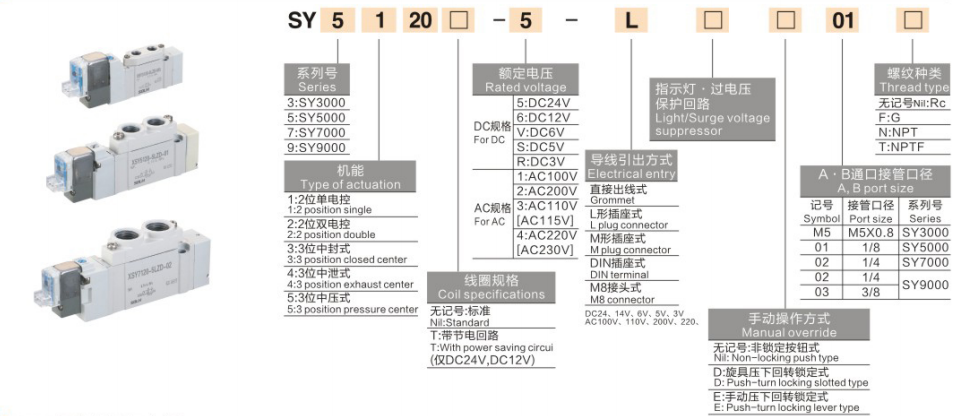

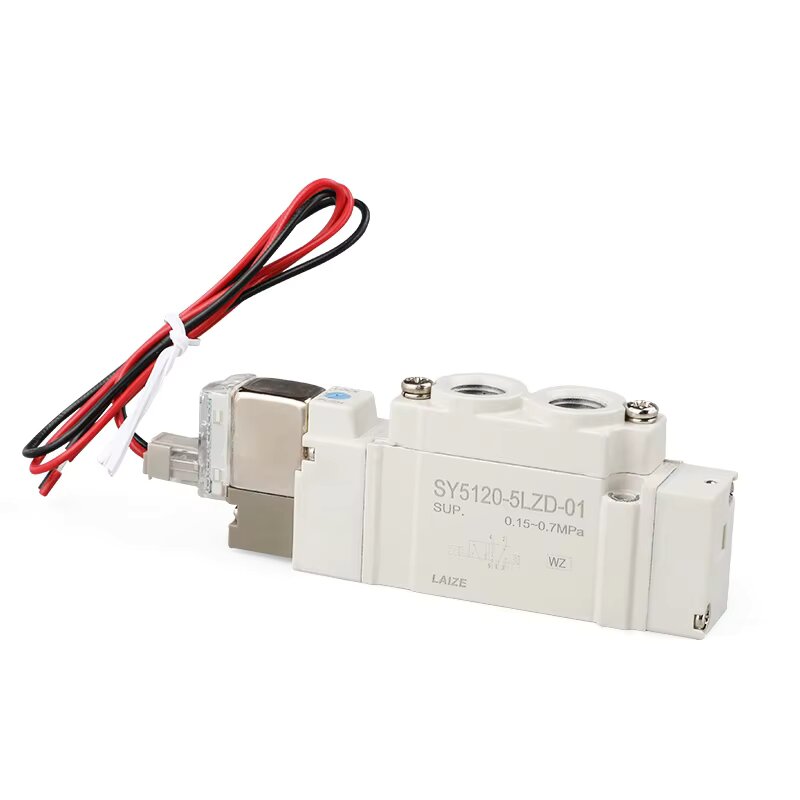

Komplet modelkodningsregel (eksempel: SY5120-5LZD-01)

  1. SY: Seriekode for pilotbetjent 5-ports magnetventil

  2. 5: Størrelse serienummer (5 = SY5000 medium serie)

  3. 1: Kredsfunktionskode

     1 = 5/2 enkelt spiralfjeder retur;

     2 = 5/2 dobbelt låsespole;

     3 = 5/3 trepositionsventil

  4. 2: Intern strukturel basiskode

  5. 0: Standard base monteringstype

  6. 5: Spolespændingskode (5 = DC24V, mainstream)

  7. LZ: Stik- og beskyttelseskonfiguration

     L = L-formet stikdåse; Z = indbygget LED-indikator + overspændingsbeskyttelseskredsløb

  8. D: Manuel tilsidesættelseskode (skruetrækker med tryk-drejning)

  9. 01: Portgevindstørrelse (01 = Rc1/8")

Typiske industrielle anvendelsesscenarier

     -- Automatiserede monteringsproduktionslinjer, præcisionsudstyr til halvledere, emballeringsmaskiner

     -- Automotive stempling og svejsning produktionslinjer, medicinske testinstrumenter

     -- Pneumatiske robotgribere, lineære glidecylindre, roterende indekseringsaktuatorer

     -- Cylinder frem/tilbagetrækning omskiftning, pneumatisk kredsløb on-off og hastighedsreguleringskontrol

Én sætning

     ResuméSOLH SY-serien pilotbetjent 5-ports magnetventil dækker SY3000/SY5000/SY7000/SY9000 fuld størrelse område med 0,1W energibesparende spole, IP65/IP67 støvtæt og vandtæt kvalitet, 80% højere flow end gamle modeller og plug-in universalkompatibilitetsretning manifold styring af cylinderventil i SS5Y-kompatibilitet. elektronik, bilindustrien, emballage og medicinsk udstyr.
