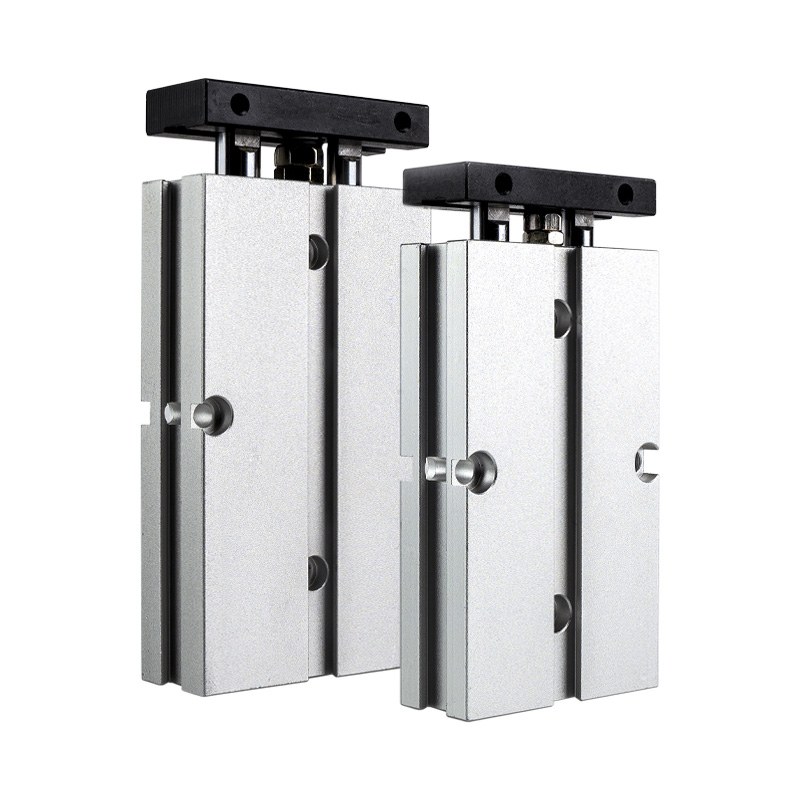

TN Series Dual Rod Cylinder

TN Series Twin Shaft Cylinder | Kompakt lavpris dobbeltstang pneumatisk cylinder

Mærke: SOLH by Richge Technology

Produktoversigt & kernestruktur

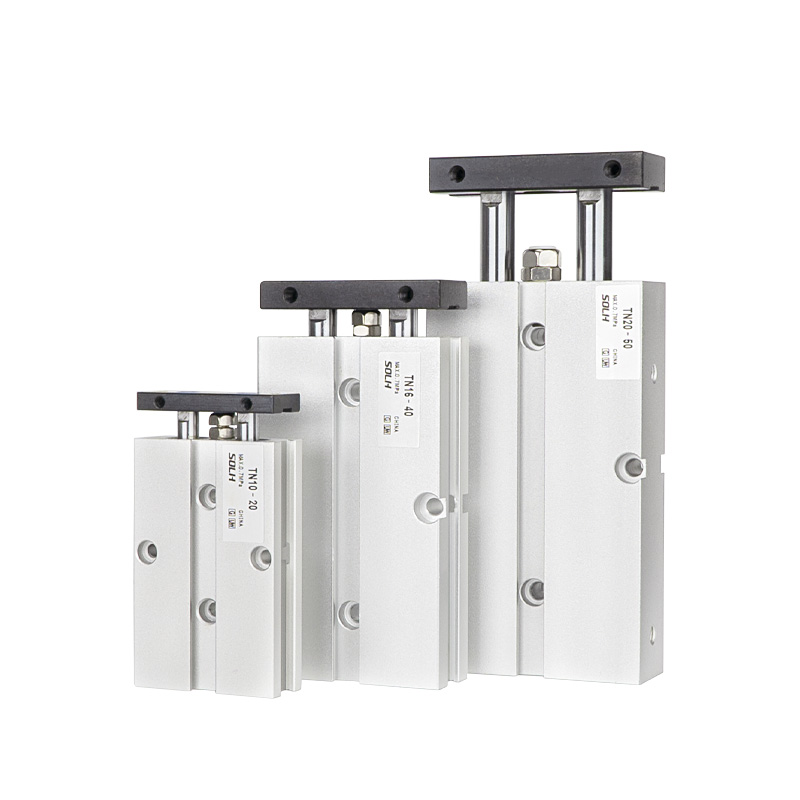

     SOLH TN-serien er en omkostningseffektiv kompakt dobbeltakselcylinder med en enkelt-stempel dobbeltstangsstruktur og glidelejeføring. Designet til pladsbesparende installation og alsidig montering, den leveres med standard indbyggede magnetiske ringe og justerbar slagbuffer. Med ±0,2° anti-rotationsnøjagtighed og fremragende anti-afbøjningsydeevne anvendes TN-cylinderen bredt i automatiseringsscenarier med let belastning, herunder præcisionspositionering, emnepresning, materialeblokering og lineær overførsel, hvilket giver enestående universalitet og omkostningsfordele for standardautomatiserede stationer.

1.Kernestrukturelle fordele

• Stabil Twin Rod Synchronous Operation: Bruger enkelt-stempel og dobbelt parallel hård krom stangkonfiguration med udvidet glidende bøsning. Den synkrone struktur med to stang modstår effektivt vridning og svingning og opnår pålidelig anti-afbøjningsydelse med ±0,2° rotationstolerance til styring af lette belastninger.

• Justerbar Buffer & Slag Fin-Tuning: Udstyret med en frontjusterbar anti-kollisionspude af gummi til præcis finjustering af slag og blød buffering; matchet med fast bageste buffer for at reducere driftspåvirkning og støj, hvilket sikrer stabil frem- og tilbagegående bevægelse.

• Pladsbesparende 3-sidet montering: Indlejret kropsdesign understøtter fleksibel installation fra bund, top og sideretninger. Reserverede sideriller tillader direkte magnetisk kontaktmontering uden ekstra beslag, hvilket maksimerer udstyrspladsudnyttelsen.

• Standard magnetisk konfiguration: Indbygget magnetisk ring (S-suffiks) er udstyret som standard for alle modeller i TN-serien uden en tilgængelig ikke-magnetisk version, hvilket muliggør bekvem slagpositionsdetektering til universelle automatiserede applikationer.

2. Kerneproduktdifferentiering (nøglevalgsreference)

• TN vs TR-serien: TN vedtager virksomhedsstandard med mere kompakt størrelse, lavere omkostninger og ingen mulighed for φ6-boring; TR følger JIS industristandard med højere stivhed, modstandsdygtighed over for tung belastning og komplette borestørrelser inklusive φ6.

• TN vs CXS / CXSJ-serien: TN har en enkelt-stempel struktur med standard enkelt tryk output, mere overkommelig og pladsbesparende; CXS og CXSJ anvender dobbeltstempeldesign med dobbelt trykeffekt og overlegen højhastighedsydelse, velegnet til scenarier med tung belastning og høj præcision.

Kerneunderserieklassifikation (stangtype)

TN-serien dækker to almindelige stangtyper for at imødekomme single-end-drift og bilaterale gennemgående bevægelseskrav til diverse automationsstationer med let belastning.

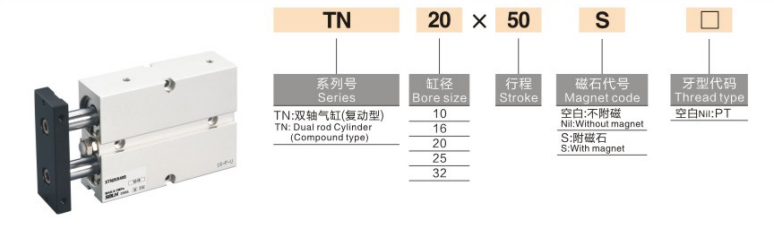

Komplet modelnavneregler

Modeleksempel: TN20×50S

1. Navngivningskodedefinition

1. Serie kode: TN (enkeltende stang) / TNW (dobbelt gennemgående stang)

2. Borestørrelse: 10 / 16 / 20 / 25 / 32 mm (φ6 boring ikke tilgængelig, forskellig fra TR-serien)

3. Standard slagtilfælde: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (max slaglængde: 200 mm)

4. Magnetisk ringkonfiguration: S (standard indbygget magnetisk ring, obligatorisk konfiguration, ingen ikke-magnetisk version)

5. Trådtype: Standard PT (Rc) gevind; valgfri G-gevind (suffiks G) / NPT-gevind (suffiks T)

6. Magnetisk kontakt: Valgfri CS1-J, CS1-G, D-M9B og andre modeller, direkte installeret på reserverede sideriller

Generelle standard tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, tør luft)

• Driftstilstand: Dobbeltvirkende enkelt-stempel kørsel

• Arbejdstryksområde: 0,15~1,0 MPa

• Bevistryk: 1,5 MPa

• Omgivelsestemperatur: -20℃~70℃ (isfrit miljø)

• Driftshastighed: 30~500 mm/s

• Anti-rotations nøjagtighed: ±0,2° (stabil let-belastningsstyringspræcision)

• Buffertilstand: Justerbar gummi-antikollisionspude foran + fast gummibuffer bagpå (ingen mulighed for luftbuffer)

• Rørportstørrelse

￮ φ10: M5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Monteringsmetode: Indlejret kropsinstallation + 3-sidet montering (bund/top/side), ultrapladsbesparende design

Teoretiske data om fremdrift og spænding (@0,5 MPa, enhed: N)

Enkeltstempelstruktur med standard enkelt trykeffekt, omkostningseffektiv til konventionelle scenarier med let belastning

Hurtig valgvejledning

1. Udvalg af budget og plads: Vælg TN-serien for ultrakompakt plads og lavpris krav til let belastning; vælg TR-serien til JIS-standard, drift med tung belastning og krav til φ6-boringer.

2. Thrust & Performance Selection: Brug CXS/CXSJ-dobbelt-stempelcylindre til dobbelt trykeffekt og high-speed pick-and-place scenarier; vælg TN/TR enkeltstempelcylindre, hvis standard enkelttryk opfylder arbejdskravene.

3. Valg af stangtype: Vælg standard TN enkelt-ende stang til konventionel enkelt-retning drift; vælg TNW dobbelt gennemgående stang til bilateral montering og tovejs synkron bevægelse.

4. Magnetisk konfiguration Bemærk: Alle TN-seriens cylindre er udstyret med S magnetisk ring som standard (obligatorisk konfiguration), ingen ekstra valg nødvendig.

Resumé af én sætning
