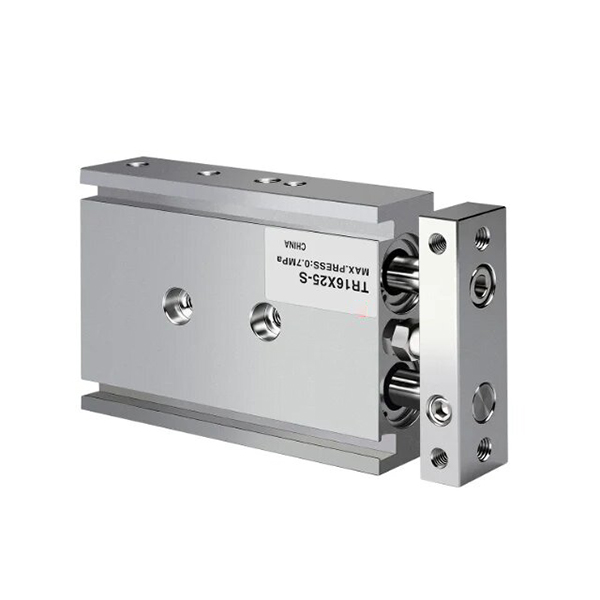

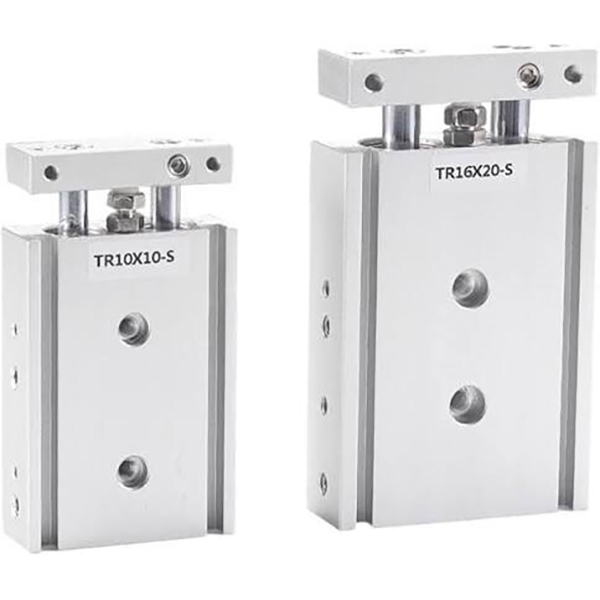

TR-serien Twin Shaft Cylinder | JIS Standard dobbeltstangscylinder med høj stivhed

Mærke: SOLH by Richge Technology

Produktoversigt & kernestruktur

     SOLH TR-serien er en JIS standard dobbeltakselcylinder, der anvender en enkelt-stempel dobbeltstang og glideleje styrestruktur (ikke-dobbelt-stempel dobbeltcylinder). Udstyret med ultrahøj stivhed, fremragende anti-torsionsydelse og stærk lateral belastningsmodstand, understøtter den 3-sidet fleksibel montering og præcis slagtilpasning. Konstrueret til højpræcisionsføringskrav, er denne cylinder udbredt i automatiserede processer såsom præcisionspositionering, arbejdsemnepresning, materialeoverførsel og emneblokering, og fungerer som en pålidelig styringsløsning for tunge belastninger til standard automationsstationer.

1. Kernstrukturelle fordele

• Højstiv synkron dobbeltstangsstruktur: Udstyret med et enkelt stempel og to parallelle stive stempelstænger, matchet med forlængede glidelejebøsninger. Det synkrone kørselsdesign med dobbelt stang opnår nul-afbøjning med anti-rotationsnøjagtighed på ±0,1°~±0,2°, hvilket effektivt eliminerer stangsving og sikrer stabil lineær bevægelse.

• Justerbar buffering og slag finjustering: Indbygget front justerbar anti-kollisionspude understøtter præcis slag finjustering og blød buffering, samarbejder med bagerste fast buffer for at reducere driftspåvirkning, vibrationer og støj, tilpasser sig hyppige frem- og tilbagegående arbejdsforhold.

• Fleksibel montering og rørdesign: Reserverede monteringshuller på bund-, top- og sideflader giver 3-vejs fleksibel installation. Valgfrit dobbeltsidet rørlayout optimerer luftkredsløbsarrangementet til forskellige udstyrsstrukturer. Standard sidekontaktriller tillader direkte magnetisk kontaktinstallation uden ekstra beslag.

• Standard magnetisk konfiguration: Indbygget magnetisk ring (S-suffiks) er tilgængelig til detektering af slagposition; ikke-magnetisk version er valgfri til specielle interferensfølsomme scenarier for at opfylde forskellige funktionelle krav.

2. Nøgleforskel vs CXS / CXSJ-serien

• TR-serien: Enkeltstempel dobbeltstangsstruktur med standard enkeltcylindret trykudbytte, højere generel stivhed og overlegen anti-afbøjningsydeevne for tung belastning, ideel til styring med høj stivhed og langslagsscenarier med tung belastning.

• CXS / CXSJ-serien: Dobbelt-stemplet dobbeltstangsstruktur med dobbelt trykudgang, med lavere friktion og jævnere højhastighedsdrift, mere velegnet til højhastigheds pick-and-place og højtryks kort-takt arbejdsforhold.

Klassificering af kerneunderserier (stangtype og monteringsstil)

TR-serien dækker tre kerneundermodeller, der fuldt ud dækker standard universelle, bilaterale synkrone og ultrakompakte installationsscenarier for at matche diversificerede automatiseringslayoutkrav.

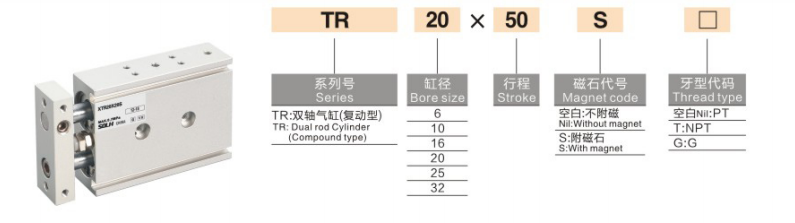

Komplet modelnavneregler

Modeleksempel: TR20×50S

1. Navngivningskodedefinition

1. Serie kode: TR (standard enkelt stang) / TRW (dobbelt gennemgående stang) / TRJ (kompakt type)

2. Borestørrelse: 6 / 10 / 16 / 20 / 25 / 32 mm (fuld standard JIS-boringsområde)

3. Standard slagtilfælde: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (max slaglængde: 200 mm)

4. Magnetisk ringkonfiguration: S = indbygget magnetisk ring (magnetisk kontakt kan monteres, standard standard); Nej S = ikke-magnetisk type (special tilpasset, sjældent brugt)

5. Port Gevind Type: Standard PT (Rc) gevind; valgfri G-gevind (suffiks G) / NPT-gevind (suffiks T)

6. Magnetisk kontakt: Valgfri D-M9B, D-A93, CS1-J, CS1-G og andre universelle modeller, direkte installeret på sidereserverede riller uden beslag

Generelle standard tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, tør luft)

• Driftstilstand: Dobbeltvirkende enkelt-stempel kørsel

• Arbejdstryksområde: 0,15~1,0 MPa (φ6 boring: 0,2~1,0 MPa)

• Bevistryk: 1,5 MPa

• Omgivelsestemperatur: -20℃~70℃ (isfrit driftsmiljø)

• Driftshastighed: 30~500 mm/s

• Anti-rotations nøjagtighed: ±0,1° (boring ≥16 mm, høj præcision); ±0,2° (φ6/φ10 små boringer)

• Buffertilstand: Justerbar gummi-antikollisionspude foran + fast gummibuffer bagpå (ingen mulighed for luftbuffer)

• Rørportstørrelse

￮ φ6 / φ10: M5×0,8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Montering og rørføring: 3-sidet montering (bund / top / side), valgfri dobbeltsidet rørlayout for fleksibel layouttilpasning

Teoretiske data om fremdrift og spænding (@0,5 MPa, enhed: N)

Enkeltstempelstruktur med standard encylindret trykeffekt, stabil og pålidelig til tunge styrescenarier

Hurtig valgvejledning

1. Krav om kraft og stivhed: Vælg CXS/CXSJ til dobbelt trykeffekt og højhastigheds pick-and-place-opgaver; vælg TR-serien til styring med høj stivhed, modstand mod tung belastning og stabil drift med lang slaglængde.

2. Installation Plads tilpasning: Foretrækker CXSJ til ultrakompakt snæver plads, CXS til konventionel kompakt plads og TR til standardplads og langslagsscenarier med tung belastning.

3. Valg af stangtype: Brug standard TR enkelt-ende stang til enkelt-retning lineær bevægelse; vælg TRW dobbelt gennemgående stang til bilateral montering og tovejs synkron handling.

4. Positioneringsdetektionskonfiguration: Vælg S-suffiks med indbygget magnetisk ring (TRxx×xxS), hvis slagpositionsregistrering er påkrævet.

Resumé af én sætning

     SOLH TR-seriens JIS standard dobbeltakselcylinder leverer høj stivhed, præcis anti-rotationsydelse og stærk sidebelastningsmodstand, med forskellige stangtyper og kompakte versioner tilgængelige, hvilket er den foretrukne løsning til højpræcisionsføring, lang- og tunge belastningsautomatiserede positionerings- og overførselsstationer.
