TWQ-serien med fast højde propcylinder | Kompakt let og mellemstor stopcylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

     SOLH TWQ-serien er en stopcylinder med fast monteringshøjde, der er optimeret til lette og mellemstore automatiserede transportbånd. Den har en kompakt kropsstruktur, fire valgfrie stangendetyper, tilgængelighed af hydraulisk buffer og valgfri mekanisk selvlåsende funktion. Velegnet til 10-150 kg palle- og værktøjsstop, stationsbegrænsning og overførselspositionering, tjener TWQ-cylinderen som en højomkostnings-ydelsesstandardløsning til automatiseringsscenarier med lette og mellemstore belastninger.

 1.1 Fast monteringshøjde Design

     Den integrerede fasthøjde krop sikrer hurtig og ligetil installation med høj gentagne positioneringsnøjagtighed. Den matcher perfekt standardiserede transportørstationslayouts, eliminerer højdejusteringsprocedurer og forbedrer implementeringseffektiviteten på stedet.

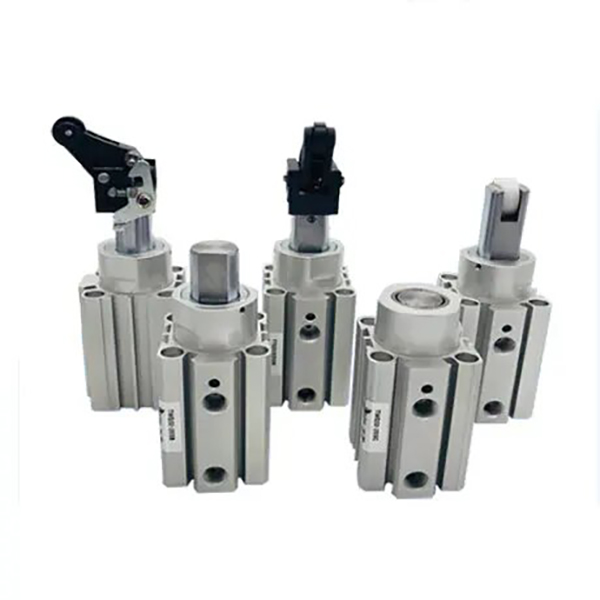

 1.2 Fire alsidige stangendetyper (kernefordel)

     • B Flad stang type: Anti-rotations flad stempelstangsstruktur leverer stabil standseevne og stærk excentrisk belastningsmodstand, opretholder nøjagtig positionering under laterale kraftforhold.

     • C rundstang type: Fortykket massiv rund stempelstang med forbedret slagfasthed, specielt designet til arbejdsforhold med stor sidekraft og præcise krav til værktøjspositionering.

     • R Rullegreb Type: Håndtag + rullende kontaktstruktur minimerer stopstød med jævn rullende bevægelse, ideel til højhastigheds kontinuerlig transportbåndsdrift.

     • K Justerbar Buffer Håndtag Type: Indbygget justerbar hydraulisk buffer tillader fri justering af dæmpningsmodstanden for at tilpasse sig arbejdsemner med forskellig vægt og transporthastighed, hvilket opnår en optimal blød stopeffekt til variable arbejdsforhold.

  1.3 Valgfri selvlåsende funktion (R/K-version)

     Valse- og bufferhåndtagsversioner understøtter valgfri mekanisk selvlåsende struktur. Efter at arbejdsstykket er stoppet, låser cylinderen automatisk håndtagsarmen for at forhindre tilbageslag og skub baglæns, hvilket effektivt eliminerer forskydning af emnet og i høj grad forbedrer transportørstationens stabilitet og konsistens.

 1.4 Kompakt størrelse og holdbar struktur

     Cylinderkroppen anvender hård anodiseringsbehandling, mens stempelstangen har hård forkromning, hvilket giver fremragende slidstyrke og slagfasthed. Standard oliefri drift tilpasser sig rene produktionsmiljøer og svejsesprøjtsikre scenarier. Reserverede sensorriller på fire sider muliggør installation af magnetkontakter uden strukturel interferens for fleksibelt layout.

  1.5 Forskellige driftstilstande

     Valgfri dobbeltvirkende standardtilstand og enkeltvirkende (fjederforlængelse / fjedertilbagetrækning)-tilstande dækker automatisk cykling, sikkerhedsbeskyttelse ved strømafbrydelse og midlertidige stopkrav, der matcher forskellige industrielle kontrollogikker.

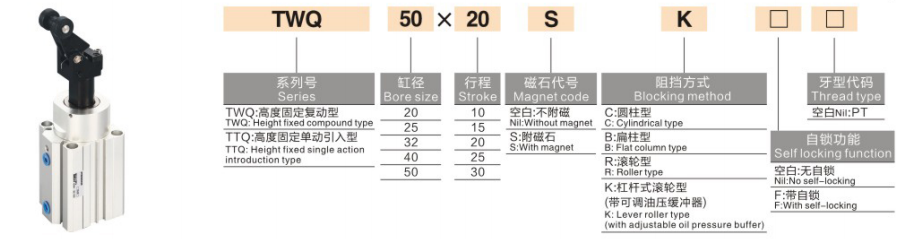

2. Komplet modelnavneregler og ordreeksempler

  1. Typiske modeleksempler: TWQ32-20SB, TWQ50-30RK-F

 2. Eksempler på standardordre

     • Standard flad stang model: TWQ32-20SB (φ32 boring, 20 mm slaglængde, flad søjlestangsende, gummibuffer)

     • Selvlåsende justerbar buffermodel: TWQ50-30RK-F (φ50 boring, 30 mm slaglængde, justerbart hydraulisk bufferhåndtag, med selvlåsende funktion)

3. Generelle tekniske parametre (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grundlæggende specifikationer

     • Driftstilstand: Dobbeltvirkende, enkeltvirkende (fjederforlængelse / fjedertilbagetrækning)

     • Arbejdstryksområde: 0,05~1,0 MPa; Bevistryk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (isfrit miljø)

     • Buffer konfiguration: S = Dobbelt-ende gummibuffer; K = Justerbar hydraulisk buffer + dobbelt-ende gummibuffer

     • Smøretilstand: Oliefri drift

     • Installationsmetode: Standard flangemontering i fast højde

 3.2 Standard bore- og slagkombination

  3.3 Teoretisk stopkraft (enhed: N @0,5 MPa)

  3.4 Produktvægt (Enhed: kg @ Standard Slag)

4. Retningslinjer for kernekonfiguration og valg

  4.1 Valg af stangendetype

     • B flad søjletype (anbefalet): Antirotations- og højstabilitetsdesign, velegnet til lette belastninger (10–80 kg) og lavhastighedsdrift (≤0,3m/s) uden tydelig sidepåvirkning.

     • C rundsøjletype: Fortykket stangstruktur med stærk slagfasthed, ideel til værktøjspositioneringsscenarier med stor sidekraft.

     • R Rullegreb Type: Lavt slag og jævn rullende ydeevne, perfekt til højhastigheds (≤0,5m/s) og let-medium belastning (30–100 kg) transportbånd.

     • K Justerbar Buffer Håndtag Type: Tilpasningsbar dæmpning og overlegen slagfasthed, designet til medium belastning (50–150 kg), højfrekvent start-stop og ustabile arbejdsforhold.

  4.2 Valg af selvlåsende funktion

     • F Selvlåsende type (anbefales til autolinjer): Kun tilgængelig for R/K-håndtagsversioner. Forhindrer tilbageslag og stationsforskydning, hvilket i høj grad forbedrer den kontinuerlige driftsstabilitet af automatiserede linjer.

     • Ikke-låsende type: Omkostningseffektiv løsning til scenarier med mindre omvendt påvirkning og manuel nulstilling, anbefales ikke til fuldautomatiske produktionslinjer.

  4.3 Valg af driftstilstand

     • Dobbeltvirkende: Maksimal stopkraft med tovejs kontrollerbar handling, velegnet til højfrekvente og fuldautomatiske kontrolscenarier.

     • Enkeltvirkende (Spring Extend): Udvides automatisk for at stoppe arbejdsemner efter strømsvigt, og prioriterer sikkerheden for farlige stationer og applikationer til beskyttelse mod strømafbrydelser.

     • Enkeltvirkende (forårsindtræk): Stopper med lufttilførsel og udløses automatisk, når strømmen slukkes, tilpasset til normalt åbne transportlinjer og midlertidige stopopgaver.

5. Typiske anvendelsesscenarier

     • Lette og medium-duty transportbånd: Anvendes til stop, begrænsning og overførselspositionering af 10-150 kg paller og værktøjsplader i elektronik-, husholdningsapparater og fødevareindustrien.

     • Højhastighedsmaterialehåndteringslinjer: R/K-håndtagsstrukturen sikrer jævnt nul-slagstop for let-belastning højhastigheds (≤0,5m/s) arbejdsemner på rulle- og båndtransportører.

     • Automatiserede udstyrsstationer: Kompakt krop til nem installation, meget brugt til begrænsning af lastning/aflæsning af værktøjsmaskiner, monteringsstationspositionering og stop af inspektionsstation.

     • Emballage- og logistiklinjer: Ideel til karton- og materialeboksstop, divergerende stationsblokering og stablingspositionering, med høj omkostningsydelse og lav vedligeholdelse.

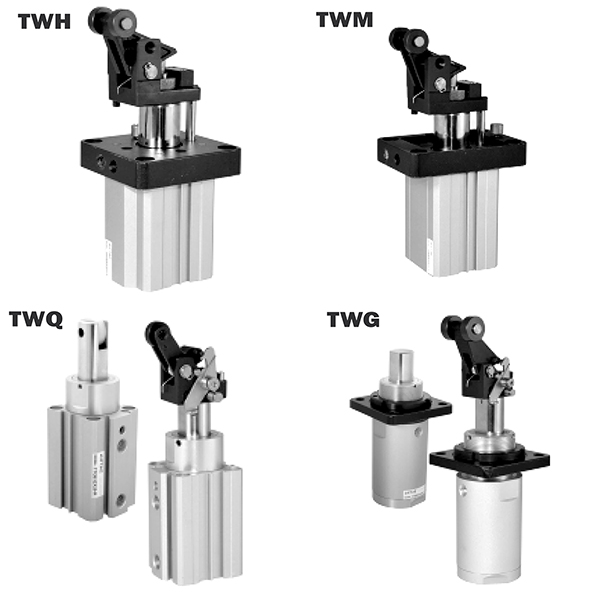

6. Hurtig sammenligning af TWQ vs TWH/TWM-serien

7. 3-trins guide til hurtig valg

     1. Valg af borestørrelse: Vælg boring efter emnevægt med 200 % sikkerhedsfaktor (teoretisk stopkraft ≥ faktisk belastning × 2). Vælg φ25/φ32 for belastning under 80 kg; vælg φ40/φ50 for 80–150 kg belastning.

     2. Valg af stangende og buffer: Brug B flad stang + S gummibuffer til scenarier med let belastning ved lav hastighed; vælg R-rulletype til højhastighedsstrækninger med let belastning; vælg K justerbar buffertype til medium belastning og højfrekvente arbejdsforhold.

     3. Funktionel konfigurationsvalg: Udstyr F-selvlåsende til automatiske produktionslinjer; vælg dobbeltvirkende tilstand for højfrekvent cyklisk kontrol; Brug enkeltvirkende fjederforlængelse til sikkerhedsprioriterede og slukkede beskyttelsesstationer.

Resumé af én sætning

     SOLH TWQ-seriens fasthøjde stopcylinder har et kompakt design, kompatibilitet med flere stangende og valgfri selvlåsende og justerbare bufferfunktioner, hvilket giver høje omkostninger, stabile og fleksible stopløsninger til 10-150 kg lette og mellemstore automatiserede transportsystemer.
