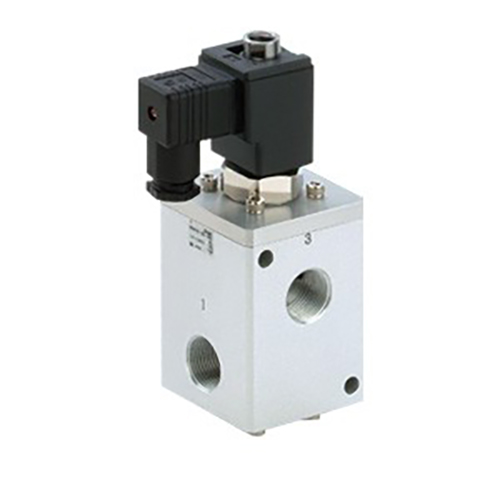

VCH400 (VCH410) serie højtrykspilotbetjent 3-ports poppet magnetventil

Mærke:SOLH fra Richge Technology

Produktpositionering

     Udviklet og fremstillet af SOLH under Richge Technology, VCH400-serien (almindeligvis omtalt som VCH410) er en højtryks-pilotbetjent 3-ports tallerkenventil. Specielt udviklet til mellem- og højtryks-trykluft- og inertgasrørledninger, den har et maksimalt nominelt arbejdstryk på op til 5,0 MPa, enestående flowkapacitet og stabil højtryksskifteydelse, der tjener som en kernekontrolkomponent til industrielt udstyr til højtryksopladning, udluftning og trykskift.

Tabel over tekniske specifikationer

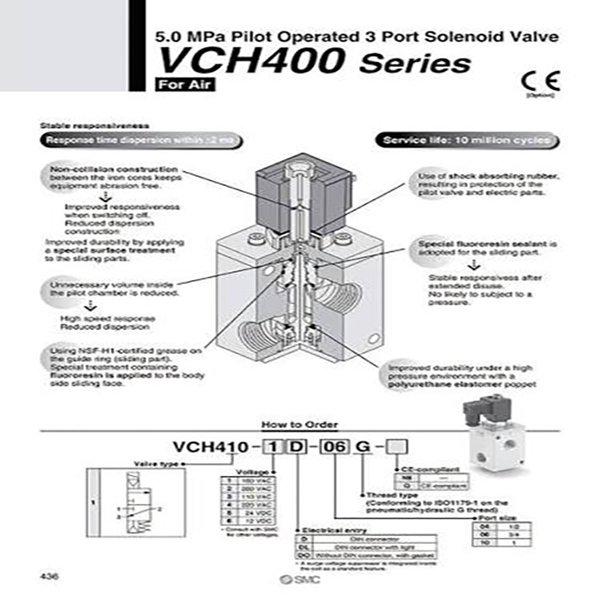

Modelkodning og funktionel definition

Modelkodeeksempel: VCH410-06-5D

     --VCH410: Seriens basiskode

     --06: Portstørrelseskode (G3/4)

     --5D: DC24V strømforsyning + DIN elektrisk stik Suffikskoder dækker portstørrelse, spolespænding og ledningsterminaltyper for fuld konfigurationsdifferentiering.

Funktionel klassifikation

     --VCH410 (Normalt lukket NC): Udgangsporten udluftes automatisk, når strømmen er slukket, ideel til hovedluftforsyning on-off kontrol.

     --Anvendes som vælgerventiler og lade- og udluftningssløjfekontrol; modtryk og skiftetryksområde skal bekræftes før rørdesign.

Retningslinjer for nøglevalg

     --Prioriter bekræftelse af kerneparametre: arbejdstryk, portgevindstørrelse, NC/NO-funktion, spolespænding og elektrisk ledningsgrænseflade.

     --For højtryksskift eller dobbelt høj/lavtryk konvertering arbejdsforhold, match med SOLH VCHR serie højtryksregulatorer for at stabilisere mellemkreds trykket.

     -- Kræv ren tør luftforsyning med filtreringspræcision ≤5 μm; olietåge og partikelformige urenheder vil fremskynde slid på tætninger og forkorte levetiden drastisk.

Installations- og vedligeholdelsesinstruktioner Installationsregler

     --Forbudt monteringsretning: Spolen må aldrig vende nedad for at undgå, at støv, vand og fremmedpartikler trænger ind i armatursamlingen og forårsager blokering.

     --Standard gevind tilspændingsmoment:

         *G1/2, G3/4 gevindporte: 28–30 N·m

         *G1 gevindport: 36–38 N·m

Krav til rutinemæssig vedligeholdelse

     -- Inspicer periodisk tætningsydelse og elektriske ledningers tæthed.

     -- Aktiver fuld omskiftningscyklus en gang hver 30. dag for at forhindre klapspolens vedhæftning og blokering forårsaget af langvarig statisk tilstand.

Resumé af én sætning

     SOLH VCH410 højtryks-pilotplade med 3-ports magnetventil understøtter op til 5,0 MPa arbejdstryk, udstyret med elastisk polyurethan-forsegling, G-standardporte med stort flow og levetid på 10 mio.
