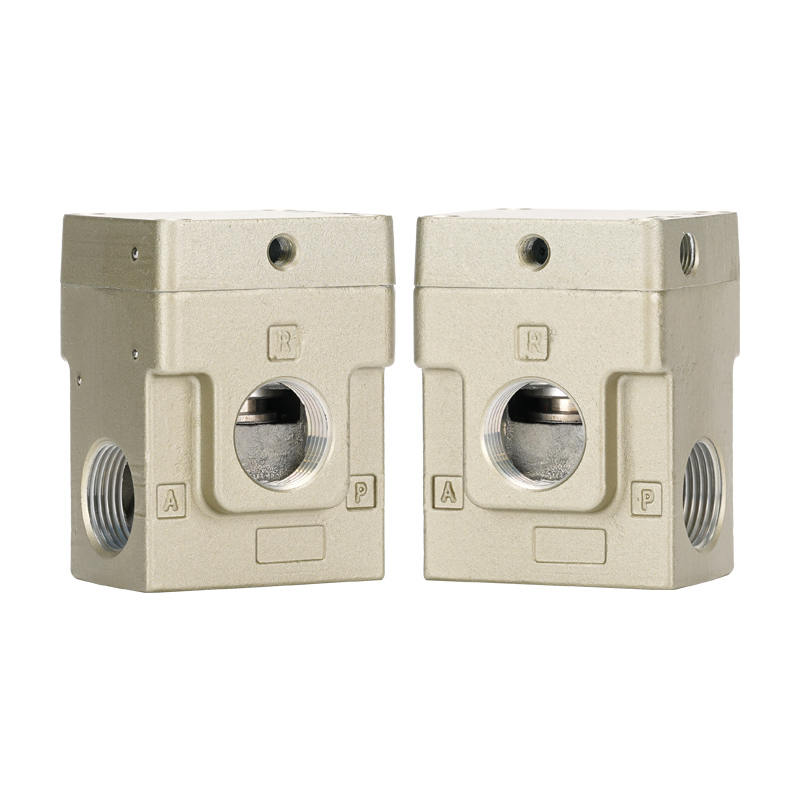

VEX1 Series High Flow 3-vejs aflastningstrykregulator

Mærke:SOLH fra Richge Technology

Produktpositionering

     VEX1-serien er en høj-flow, høj præcision 3-vejs aflastningstype trykregulator udviklet under SOLH af Richge Technology. Den er specialiseret i stabil konstant trykvedligeholdelse, hurtig udstødning og to-/flertrins trykregulering til kraftige pneumatiske kredsløb. Det er den almindelige trykreguleringsløsning til højtrykslufttanke, højvolumen luftblæsning og storboret højeffektcylinderdrevudstyr.

Kerneproduktegenskaber

1. Ultrahøj flowkapacitet (kernekonkurrencefordel)

     -- Vedtager afbalanceret spolestruktur i stedet for traditionelt membrandesign, med stort åbningsslag og ultralav strømningsmodstand.

     -- Leverer 3~5 gange højere flowhastighed end almindelige regulatorer i AR-serien for at understøtte øjeblikkelig kraftig luftforsyningsefterspørgsel.

     -- Udstyret med overdimensioneret overløbsudstødningsport for at opnå hurtig trykaflastning, stabilt modtryk og effektiv undertrykkelse af trykudsving.

2. Høj præcision trykstabilisering

     -- Hysterese ≤ 0,03 MPa

     -- Repeterbarhed ≤ 0,01 MPa

     -- Sensitivitet ≤ 0,01 MPa Minimal trykudsving, perfekt egnet til præcisions konstant tryk og konstant flow arbejdsforhold.

3. To valgfri kontroltilstande

     -- Luftpilottype (VEX1□00): Drevet af eksternt pneumatisk signal P1, anvendeligt til fjernbetjening, eksplosionssikre værksteder og flerpunkts trykafbrydersystemer.

     -- Ekstern solenoide pilottype (VEX1□00+G): Integreret indbygget pilotmagnetspole med DC24V / AC220V muligheder for at realisere automatisk elektrisk trykskift.

4. Bredt justerbart trykområde og højtryksmodstand

     -- Maksimalt indløbsarbejdstryk: 1,0 MPa

     -- Justerbart indstillet trykområde: Luftpilotversion: 0,05 ~ 0,9 MPa Magnetpilotversion: 0,05 ~ 0,7 MPa5. Brugervenlig betjening & bred temperaturtilpasning· Fri monteringsorientering uden vinkelbegrænsning

     -- Fuldt smørefrit design, kompatibelt med oliefri tørluftkredsløb

     -- Driftstemperaturområde: 0 ~ 50 ℃; luftpilotmodel udvidet til 0 ~ 60℃, anti-kondenseringsydelse

Komplet tabel med tekniske specifikationer

Seriemodelklassifikation

     -- VEX110□: Små portstørrelser (01/02)

     -- VEX120□: Mellem-lille portstørrelser (02/03)

     -- VEX130□: Mellemstore portstørrelser (03 / 04 / 06 / 10)

     -- VEX170□: Store portstørrelser (10/12)

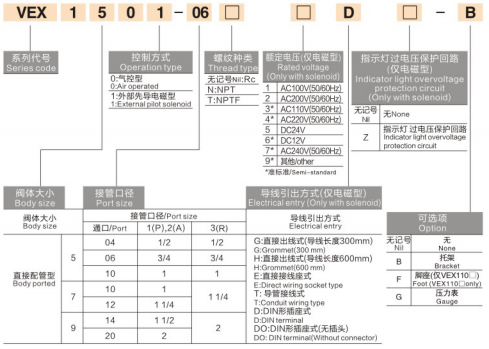

     -- VEX190□: Ekstra store portstørrelser (14/20) ModelkodeeksempelVEX1300-03G36-4-01

     -- 130 = Medium port serie

     -- 0 = Luftpilottype (1 = Magnetpilottype)

     -- 03 = 3/8" portgevind

     -- G36 = DC24V integreret pilotmagnet (valgfrit tilbehør)

Typiske anvendelsesscenarier

     -- Hurtig trykstabilisering og hurtig aflastning til store luftlagertanke

     -- Højvolumen luftblæsningsudstyr: industriel støvfjernelse, deltørring og luftrensningsstationer

     -- Højeffektcylindre og luftmotorer: stabilt drev med stort flow for at eliminere trykfald i rørledningen

     -- To-trins/flertrins trykkontrol: enkelt regulator til multi-tryk switching via pneumatiske eller elektriske signaler

     -- Balancekredsløb og spændingskontrol: konstant spænding til film-/trådproduktion, pneumatisk balanceringsudstyr

Resumé af én sætning

     SOLH VEX1 afbalanceret 3-vejs udstødningsregulator kombinerer ultrahøj flowkapacitet, 0,01 MPa-niveau høj præcision, indbygget aflastningsudstødningsfunktion og dobbelte luft/magnet-pilotstyringstilstande, der fungerer som det optimale valg af trykregulering til kraftige pneumatiske systemer, der kræver konstant trykstabilisering, hurtig aflastning af trykafbryder og multi-switch.
