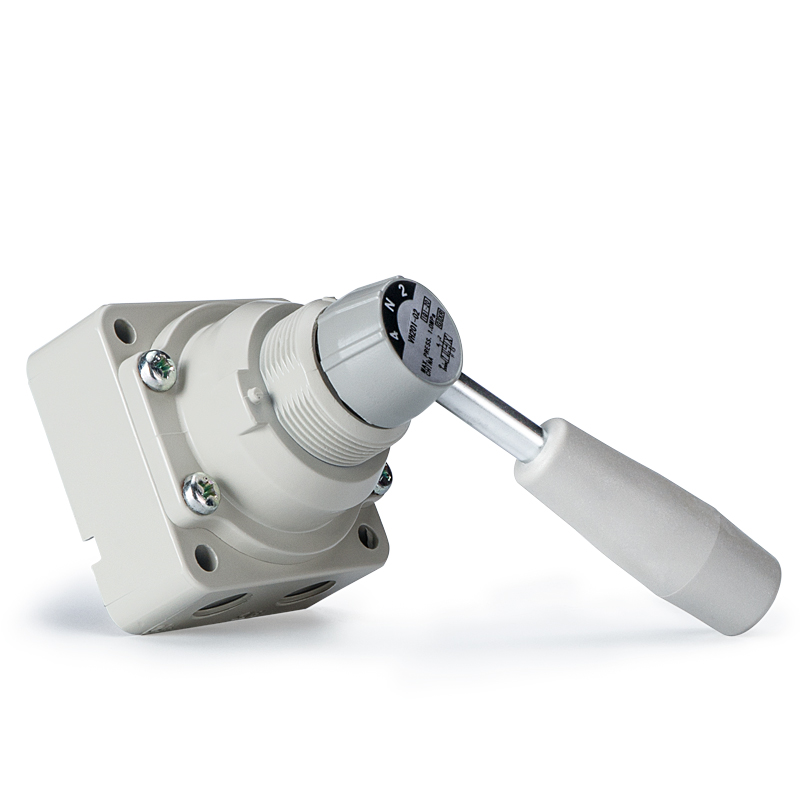

VH Series 4-vejs manuel roterende håndventil

Mærke: SOLH by Richge Technology

Produktpositionering

     VH-serien er en 4-vejs manuel roterende håndventil, der betjenes af 90° håndtagsrotation for at skifte luftkredsløb. Det er meget udbredt til manuel retningsændring, idriftsættelse af udstyr, nødstop og luftkildeskift i pneumatiske systemer, med enkel mekanisk struktur, stabil pålidelighed og klar visuel positionsindikation.

Kernestruktur og arbejdsprincip

     -- Ventiltype: 4-vejs manuel roterende spoleventil

     -- Driftstilstand: 90° håndtagsrotation for positionsskift

     -- Portdefinition: P-forsyningsindgang, A/B-arbejdsudgangsporte, R-udstødningsport

     -- Tre standard centerfunktioner:

        1. Center lukket (model 200/210): Alle porte forseglet i midterposition for at opretholde cylindertrykket

        2. Centerudstødning (model 201/211): Port A & B forbundet til udstødning for fuld trykudløsning

        3. 2-position (model 202/212): Ingen midterposition, kun to tilstande P→A / P→B

     -- Tætningsstruktur: Præcisions roterende spoletætning med ultra-lav intern lækage

     -- Monteringsmuligheder: Siderør / bundrør; panelmontering / direkte ventilhusmontering.

Fuldstændige tekniske specifikationer

  1. Universelle generelle parametre

     -- Anvendelig væske: Trykluft

     -- Bevistryk: 1,5 MPa

     -- Maks. driftstryk: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Omgivelses- og mellemtemperatur: -5 ~ +60 ℃ (ingen glasur tilladt)

     -- Driftsvinkel: 90°

     -- Smørekrav: Smørefri; ISO VG32 turbineoliesmøring valgfri

     -- Materiale: Ventilhus – zinklegering / trykstøbt aluminium; håndtag – ingeniørharpiks

  2. Seriestørrelse og portparametertabel

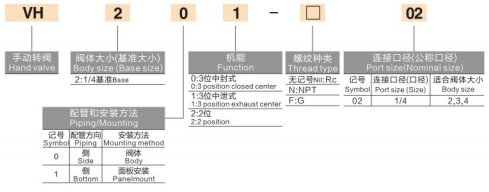

Modelkodeforklaring

  1. Eksempel: VH210-02

     -- VH: Basisseriekode

     -- 2: Størrelseskode (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Rør-layout (0 = sideport, 1 = bundport)

     -- 0: Centerfunktion (0=centerlukket, 1=centerudstødning, 2=2-position)

     -- 02: Portstørrelseskode (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Populære standardmodeller

     -- VH210-02: 1/4", bundrør, 3-positions centerlukket (mest brugt)

     -- VH200-02: 1/4", siderør, 3-positions center lukket

     -- VH201-02: 1/4", siderør, 3-positions centerudstødning

    -- VH310-03: 3/8", bundrør, 3-positions center lukket

 Kerneproduktfordele

  1. Intuitiv betjening med indbygget positionslås

      90° drejehåndtag med tydeligt synlig kontaktposition; integreret mekanisk positioneringslås forhindrer utilsigtet fejlbetjening.

  2. Tre centerfunktionsmuligheder til forskellige arbejdsforhold

     -- Center Lukket (200/210): Oprethold cylinderens klemmetryk under nedlukning af udstyret

     -- Centerudstødning (201/211): Sikker trykaflastning og fuld systemudluftning til vedligeholdelse

     -- 2-position (202/212): Enkel tovejs-omskiftning uden mellemliggende holdeposition

  3. Meget fleksibelt multimonteringsdesign

     Understøtter både siderør og bundrørslayout; to tilgængelige installationsmetoder: panelmontering eller direkte ventilhusmontering.

  4. Robust lang levetid og vedligeholdelsesfri

      Holdbar roterende tætningsstruktur med fremragende støv- og forureningsbestandighed; ingen rutinemæssig smøring eller vedligeholdelse påkrævet.

Typiske anvendelsesscenarier

     -- Manuel tovejskobling for pneumatiske cylindre

     -- Midlertidig manuel kontrol, trykudluftning under idriftsættelse og vedligeholdelse af udstyr

     -- Nødstopisolering og luftkildeafskæring for maskinsikkerhedslås

     -- Manuelle udløsningsstationer til semi-automatisk produktionsudstyr

     -- Pneumatisk kredsløbsdemonstration og grundlæggende kontrolundervisningsprøvebænke

Resumé af én sætning

     SOLH VH 4-vejs manuel roterende håndventil har 90° roterende betjening, tre udskiftelige centerfunktioner, side/bund rørmuligheder og dobbelt panel/ventil monteringsmetoder, der fungerer som en standard universal komponent til manuel pneumatisk kobling, idriftsættelse på stedet og isolering af sikkerhedsluftkredsløb.
