VHK Series 2/2 & 3/2-vejs knap manuel ventil | Finger roterende ventil kompatibel med SMC VHK-serien

Mærke: SOLH by Richge Technology | Fuld udskiftelig erstatning for SMC VHK Original Series

1. Produktoversigt

     SOLH VHK-serien er en manuel afspærringsventil af mini-knoptype opdelt iVHK2 2/2 vejs ogVHK3 3/2 vejs typer. Det vedtager 90° drejeknapdesign for at realisere pneumatisk kredsløbs-tænd-sluk-kontrol. 3/2-vejs modellen har indbygget skjult udstødningsstruktur, der automatisk frigiver resttryk fra port A, når den er lukket, uden at der kræves nogen ekstern R udstødningsport. Designet til inline-direkte rørledningsinstallation uden ekstra bundmontering, den fungerer som en ideel manuel kontakt til pneumatiske grenrør, sikkerhedstrykaflastningsventil foran magnetventiler og vakuumkredsløb on-off kontrol. Den fulde serie er fuldt dimensionsmæssigt og funktionelt kompatibel med den originale SMC VHK-serie til direkte udskiftelig udskiftning.

  1.1 Kerneidentifikation og driftslogik

     • Knop farvemarkering: Grå knap til VHK2 2-vejs type; Blå knap til VHK3 3-vejs type, der opnår visuel hurtig identifikation

     • Skift logik: 90° rotation mod uret for ventilåbning; 90° drejning med uret til ventillukning, med tydelig statusindikation af knapmarkør

     • Tætningsstruktur: Poppet-ventiltætningsdesign giver fremragende lufttæt ydeevne med ultra-lav mikrolækage. Ultralet betjeningsmoment (0,04~0,14N·m) tillader let fingerrotation og -skift

2. Modelkodningsregler & grænsefladespecifikation

     Kodningslogik: VHK[2/3][A]-[Front Port Spec]-[Rear Port Spec]

  2.1 Modeldefinition

     • VHK2: 2/2-vejs enkelt afskæringstype

     • VHK3: 3/2-vejs afskæring + resttrykaflastningstype

     • Et suffiks: Ny opgraderet anti-drop knopstruktur (forbedret version); Ingen A for standard gammel version

     • R-suffiks: Brandhæmmende brandsikker ventilhus

  2.2 Port Type Code Definition

     • F-kode: Push-fit port til PU nylon slangeforbindelse

     • S kode: Udvendig gevindport til rørledningsforbindelse med gevind

  2.3 Eksempler på modelanvendelse:

     • VHK3A-08F-02S: 3/2-vejs opgraderet anti-drop knopventil, P port φ8 push-fit, A port G1/4 udvendigt gevind

     • VHK2-06F-06F: 2/2-vejs standardventil, dobbeltport φ6 push-fit lige igennem type

  2.4 Komplet liste over grænsefladespecifikationer i serien

3. Tekniske kerneparametre

4. Kernefunktionel skelnen (guide til nøglevalg)

 4.1 VHK2 2/2-vejs (grå knap)

     • Åben stat: P⇋A fuldt ført for stabil lufttilførsel

     • Lukket stat: P- og A-porte er fuldstændig afskåret uden udstødningsfunktion

     • Kerneapplikation: Ren pipeline on-off kontrol, meget brugt til vakuumkredsløbsholding og hovedluftkildekontakt

  4.2 VHK3 3/2-vejs (blå knap)

     • Åben stat: P→A luftindtagsledning til normal udstyrsdrift

     • Lukket stat: P-port lukket, A-port udleder automatisk resttryk gennem indbygget skjult kanal

     • Kernefordel: En-nøgle tømning af restgas efter nedlukning, eliminering af resttrykfarer og sikring af sikker ventil adskillelse og udstyrsvedligeholdelse

5. Strukturelle kernefordele

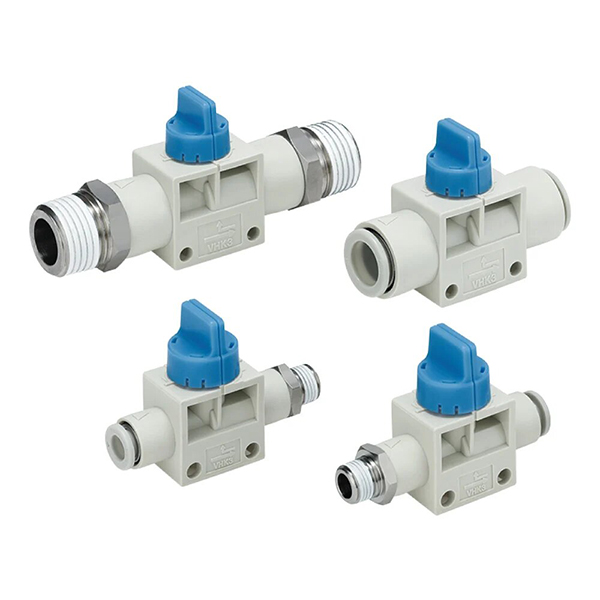

     • Fire universelle rørledningskombinationer: Understøtter F-F dobbelt push-fit, S-S dobbelt udvendigt gevind, F-S P-skub/A-gevind, S-F P-gevind/A-skub forbindelsestilstande, kan tilpasses til forskellige rørledningslayouts på stedet

     • Valgfrit fast beslag: Udstyret med snap-on monteringsbeslag til valgfri panel og skab fast installation, fleksible installationsmetoder

     • Opgraderet VHK-A Anti-Drop-struktur: Optimeret knop-anti-løsende design, der effektivt forhindrer, at knappen falder af under højfrekvent gentagen drift, forbedrer servicestabiliteten

     • Mini Kompakt størrelse: Ultralille kropsdesign, perfekt egnet til ledningsrender, smalle udstyrsspalter og kompakte mikropneumatiske kredsløb

     • Fremragende tætningsydelse: Præcisionsventiltætningsstruktur opnår ultra-lav mikrolækage, hvilket sikrer langsigtet stabil lufttæt drift

6. Udvælgelsesforskel: VHK Knob Valve vs HSV Hand Slide Valve

7. Typiske anvendelsesscenarier

     • Magnetventil foran sikkerhedstrykaflastning: Luftkilde → VHK3 → magnetventil. 3-vejs ventilen tømmer automatisk resttryk bag ventilen, når den er lukket, hvilket sikrer sikker adskillelse og vedligeholdelse af pneumatiske komponenter uden trykrisiko.

     • Vakuumkredsløb On-Off kontrol: VHK2 2-vejs ventil installeret på sugekoppens vakuumrørledning, afbryder vakuumtrykket stabilt efter nedlukning for at opretholde vakuumholdeeffekten og undgå luftlækagefejl.

     • Værktøjsmikrocylinderafbryder: Anvendes til lokal manuel start-stop kontrol af mikrocylinder luftkilde, praktisk til enkelt udstyrs debugging, vedligeholdelse og uafhængig kredsløbskobling.

Resumé af én sætning

     SOLH VHK-serien er en mini 90° roterende fingermanuel ventil, der er fuldt kompatibel med SMC originale VHK-serie. Med 2-vejs afskæring og 3-vejs resterende trykaflastning dobbelte funktioner, diversificerede gevind/push-fit interface-kombinationer og ultralet drift er det den optimale mini-manuelle omskifterventil til pneumatiske forgreningskredsløb, pilotstyring og sikkerhedsbeskyttelse af vakuumsystemet.
