VM1 (VM100) Series Mini 2/3 Port Mekanisk Poppet Ventil

Mærke: SOLH by Richge Technology

 Produktpositionering

     VM1 (VM100)-serien er en miniature 2/3-ports mekanisk tallerkenventil, der kan udskiftes med originale SMC-modeller. Den anvender pålidelig tallerkentætningsstruktur med ultrakompakt letvægtskontur, bredt driftstrykområde, der dækker vakuum og positivt tryk, og rigelige udskiftelige aktuatorhoveder. Udbredt til udstyrspositionsdetektion, slaggrænseføling, manuel jog-betjening og små luftkredsløbskoblinger på kompakt automatiseret maskineri.

Kernetekniske specifikationer (VM100 / VM1-serien)

  1 Grundlæggende parametre

     -- Kredsløbstyper: 2-ports (NC / NO), 3-ports (N.C. / N.O.)

     -- Struktur: Direkte virkende tallerkentype med tæt tætningsevne

     -- Anvendelig væske: Trykluft, inert gas

     -- Driftstrykområde: -100kPa ~ 1,0MPa (vakuumkompatibel)

     -- Omgivelses- og mellemtemperatur: -5 ~ +60 ℃ (ingen intern glasur)

     -- Portgevindstørrelser: M5, Rc1/8 (NPT1/8 & G1/8 valgfri)

     -- Flowkapacitet: Cv=0,11, effektivt snitareal 2,5 mm²

     -- Nettovægt: Sideport version 60g, bundport version 67g (ultra-letvægt)

     -- Indstillinger for rørlayout: Sideport, bundport

     -- Smørekrav: Smørefri drift

  2. Overordnede dimensioner

     -- Sideportmodel: 11 × 36 × 16 mm

     -- Bundportmodel: 11 × 28 × 25 mm

 Kredsdefinition og arbejdslogik (3-port / 2-port)

   1. 3-ports type (VM13x, mest populær)· Port 1(P): Luftforsyningsindtag

     -- Port 2(A): Styr output

     -- Port 3(R): Udstødningsport

     -- Normalt lukket NC: Uaktiveret → P afskåret fra A, A forbundet til R

     -- Normalt åben NO: Uaktiveret → P forbundet til A, A afskåret fra R

   2. 2-ports type (VM12x)

     -- Port 1(P): Væskeindgang

     -- Port 2(A): Kontroludgang

     -- Normalt lukket logik: Luftpassagen åbner, når den trykkes ned, afbrydes efter frigivelse

Fuldt udvalg af udskiftelige aktuatorhoveder

 1. Grundlæggende lige stempeltype

     -- VM130 / VM120: Standard 4,8 mm slaglængde stempel

     -- VM130U / VM120U: Kort stempel på 2,5 mm

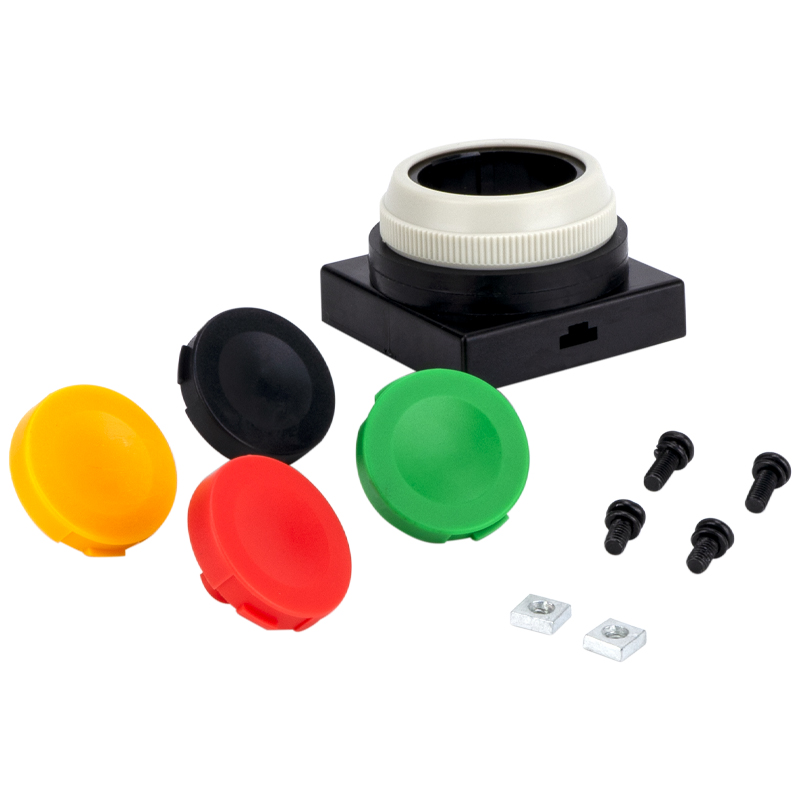

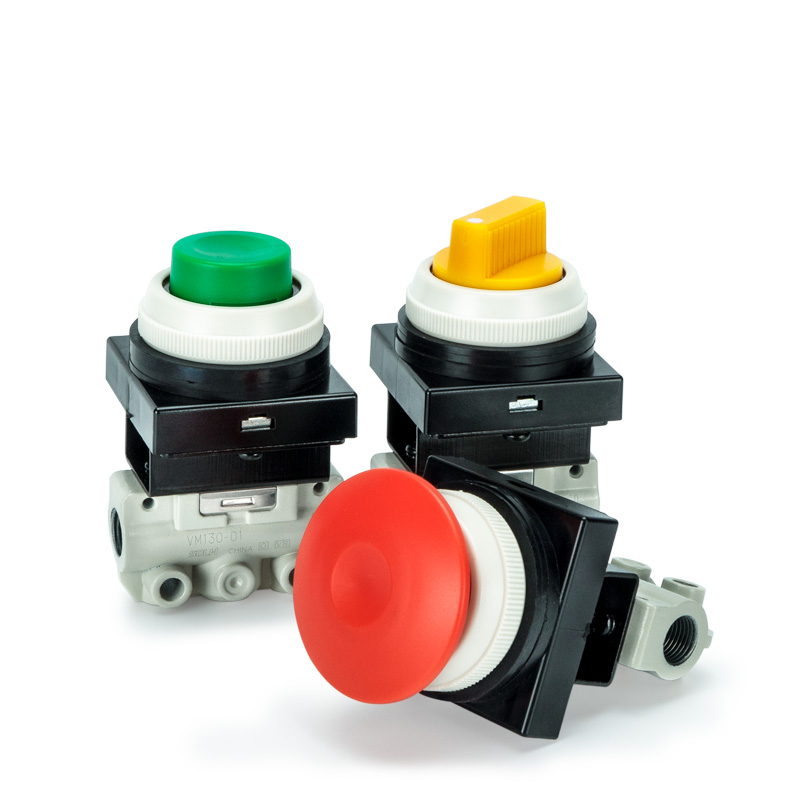

 2. Trykknaptype (manuel jog-betjening)

     -- VM132 / VM122: Flad standardtrykknap

     -- VM132Y / VM122Y: Gult svampehoved til nødstop og høj synlighed

     -- VM132G / VM122G: Grøn indikator trykknap

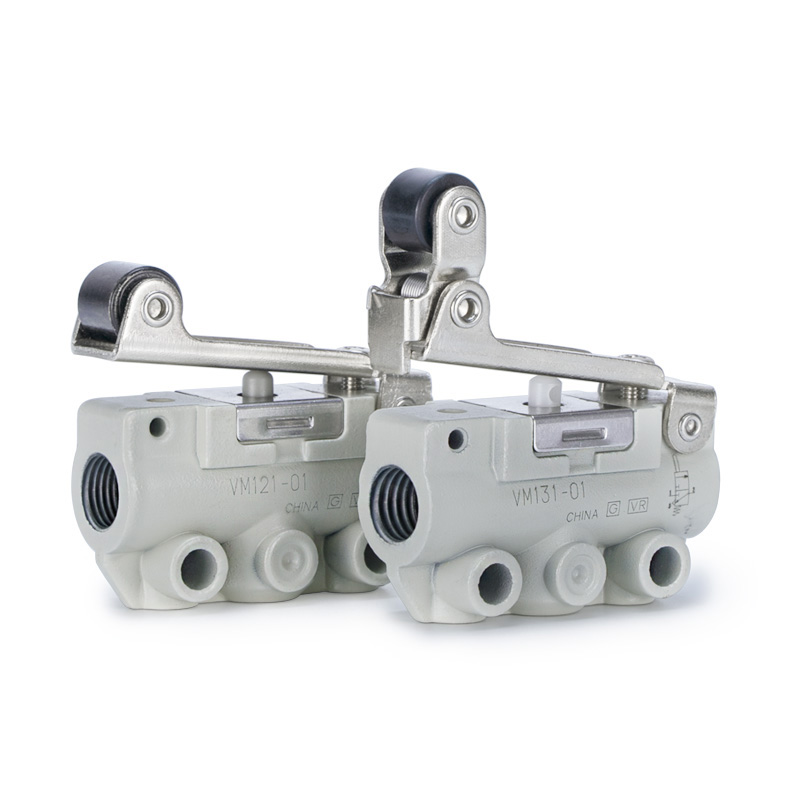

  3. Rullegrebstype (slag- og grænseregistrering)

     -- VM131 / VM121: Standard lige rullearm

     -- VM131U / VM121U: Kort rullehåndtag

     -- VM133 / VM123: Envejs anti-rebound rullehåndtag

  4. Valgfri ekstra aktuatorer

     Hængselsgreb, vippearm, låsbar drejeknap og mere tilpassede udløserhoveder

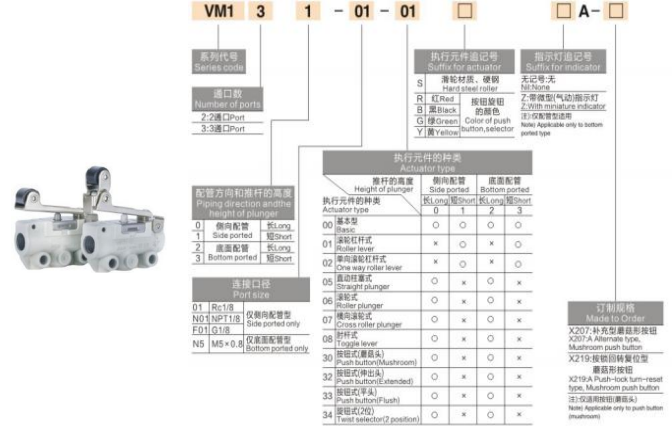

 Modelkodeforklaring

  1.  (Eksempel: VM131-01-01A)

     -- VM131: 3-ports kredsløb + rullearmaktuator

     -- 01: Portgevindkode (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Sideportlayout (02 = bundportlayout)

     -- Suffikskode: A=standard; Y=gul svamp; G=grøn knap; U=kort slag

  2. Almindelige standardmodeller

     -- VM131-01-01A: 3-ports rullehåndtag, Rc1/8, sideport (mest brugt)

     -- VM132-M5-00A: 3-ports flad trykknap, M5 gevind, bundport

     -- VM130U-01-N01Y: 3-ports kort stempel, NPT1/8, gult svampe nødhoved

Kerneproduktfordele

     -- Ultra-lille og ultralet: Kun 60 g med 11 mm smal bredde, perfekt til intern maskinindlejring og tæt panelstabling

     -- Bredt universalt trykområde: Kompatibel med fuldt vakuum op til 1,0 MPa positivt tryk til multi-purpose kredsløbskontrol

     -- Holdbar tallerkenforseglingsstruktur: Fremragende lufttæthed, lang levetid og stærk modstandsdygtighed over for støvforurening

     -- Fleksibel rørføring og montering: Muligheder for side-/bundporte, sidemontering, bundmontering, valgfri konsolbase (VM1-B)

     -- Smørefrit design: Lave vedligeholdelsesomkostninger og ren luftsløjfedrift

     -- Komplet aktuatorportefølje: Matcher manuel jog, slaggrænse, sikkerhedsnødstop og alle mekaniske trigger arbejdsscenarier

Typiske anvendelsesscenarier

     -- Maskinslagsbegrænsningsafbrydere: Cylinder fuld-slags position feedback detektering

     -- Manuel jog og idriftsættelse af udstyr: Paneltrykknap manuelle testluftkredsløb

     -- Sikkerhedslås og nødstopløkker: Gul svampehovedaktuator for maskinsikkerhed

     -- Mini-jigs og spændebeslag: Klem/afspænd pneumatisk kobling

     -- Vakuumkontrolkredsløb: Stabil kobling under -100kPa vakuumtilstand

     -- Generelt automatiseringsudstyr: Mekanisk trigger luftsignal & positionsfeedback kredsløb

Resumé af én sætning

     SOLH VM1 miniature mekanisk tallerkenventil har ultralet 60 g kompakt hus, pålidelig tallerkenforsegling, fuldt vakuum ~ 1,0 MPa driftsområde, dobbelt side-/bundportlayout og komplette udskiftelige aktuatorhoveder, der fungerer som den foretrukne mekaniske udløserluftkontrolventil til alt lille automatiseret udstyr.
