VM4 (VM400) Series Medium 3-Port Poppet Mekanisk Ventil

Mærke:SOLH fra Richge Technology

Produktpositionering

     VM4 (VM400) serien er en mellemstørrelse 3-ports ventil med tallerkenventil, der kan udskiftes med originale SMC-modeller, placeret mellem mini VM1 og high-flow standard VM2 serien. Den understøtter fuldt driftsområde fra vakuum (-100kPa) op til 1,0 MPa positivt tryk med universel Rc1/8-port, dobbelt side-/bund-rørlayout, robust metalkonstruktion, ultralang levetid og komplette udskiftelige aktuatorhoveder. Udbredt til slaggrænsedetektering, manuel jog-drift og sikkerhedslåsekredsløb på generelt automationsudstyr.

Kerne tekniske specifikationer

  1. Grundlæggende generelle parametre

     --  Seriekode: VM400 (kort navn VM4)

     --  Kredsløbstype: 3/2-vejs; Normalt lukket (NC-standard), Normalt åben (INGEN valgfri

     --  Struktur: Direktevirkende tallerkentype, tæt forsegling, støvtæt, forlænget levetid

     --  Anvendelig væske: Trykluft, inert gas

     --  Driftstrykområde: -100kPa ~ 1,0MPa (vakuumkompatibel, fordel i forhold til VM2)

     --  Omgivelses- og mellemtemperatur: -5 ~ +60 ℃ (ingen intern ising tilladt)

     --  Porttråd: Rc1/8 (01); valgfri NPT1/8 (N01), G1/8 (F01)

     --  Flowydelse: Effektivt tværsnitsareal 7 mm², Cv = 0,38

     --  Nettovægt: Standard basismodel 110 g

     --  Rørlayout: Sideport (01), bundport (00)

     --  Smøring: Smørefri; ISO VG32 turbineoliesmøring valgfri

     -- Maks. omskiftningsfrekvens: 60 cyklusser/min. for trykknap-/rulleaktuatorer; 6 cyklusser/min. for dreje-/vælgerhoveder

     --  Stød- og vibrationsmodstand: 1000m/s² slagfasthed, 70m/s² vibrationsmodstand (tung industriel kvalitet)

  2. Overordnede ydre mål (mm)

     --  Sideportversion: 18 × 30 × 57

     --  Bundportversion: 18 × 30 × 62

  3. 3-Port Circuit Definition & Logik

     -- Port 1(P): Hovedluftindtag

     --  Port 2(A): Udgangsport til styresignal

     --  Port 3(R): Udstødningsport

     --  NC Normally Closed Logic: Uaktiveret → P afskåret fra A, A forbundet til udstødning R; Efter aktivering → P tilsluttes A, A afbryder udstødning R

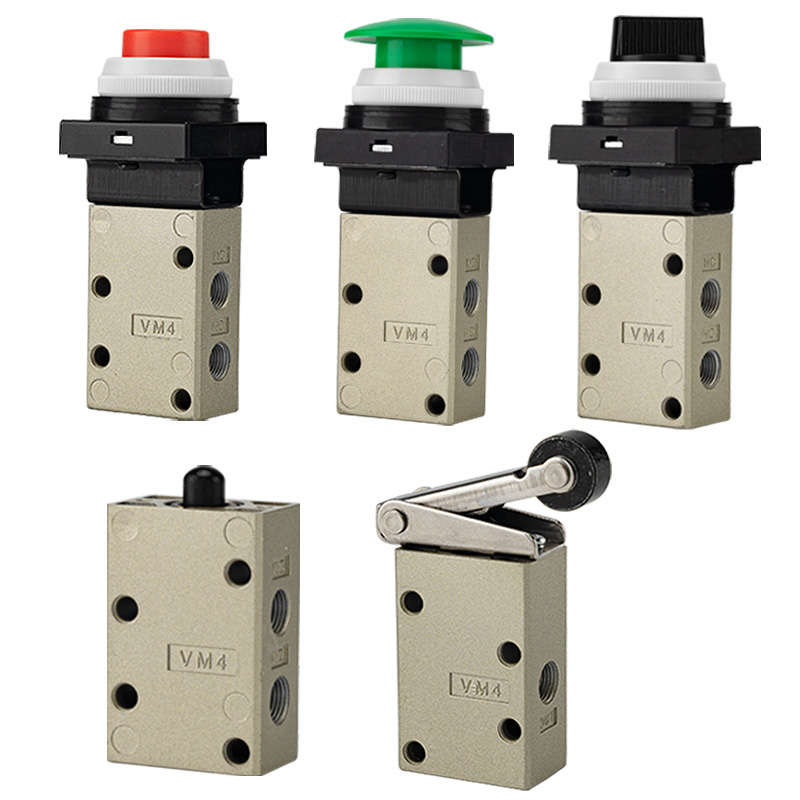

Fuldt udvalg af udskiftelige aktuatorhoveder

  1. Rullegrebstype (mest populær til slaggrænseføling)

     -- VM431: Standard POM plast rullehåndtag

     -- VM431S: Valsehåndtag i hærdet stål til kraftig slidstærk kontinuerlig drift

     -- VM432: Envejs anti-tilbageslagsrullehåndtag for at eliminere fejlbetjening af omvendt trigger

 2. Lige stempeltype

     -- VM430: Standard lige stempelbasemodel, understøtter tilpassede specielle aktuatortilbehør

  3. Trykknapper og nødstophoveder til svampe (manuel jog og sikkerhedslås)

     -- VM432: Flad standardtrykknap

     -- VM432Y: Gult svampehoved med høj synlighed til nødstop

     -- VM432R: Rød svampe nødstopknap

     -- VM432G: Grøn indikatortrykknap

  4. Knop / vælger / låsbare sikkerhedsaktuatorer

     -- VM434: 2-positions / 3-positions drejeknap

     -- VM435: Låsbar trykknap for at forhindre utilsigtet falsk udløsning

     -- VM436: Vippeaktuator for hængselhåndtag

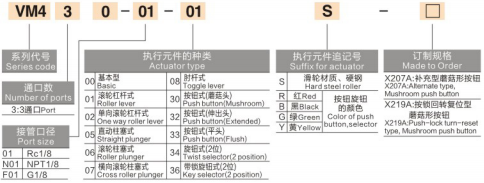

Modelkodeforklaring

 1. (Eksempel: VM431-01-01S)

     -- VM431: 3-ports kredsløb + rullearmaktuator

     -- 01: Portgevindkode (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Sideports rørlayout (00 = bundportlayout)

     -- S: Hærdet stålrulle (ingen suffiks = standard POM-plastrulle)

     -- Farve suffiksmærke: Y=gul svamp, R=rød svamp, G=grøn trykknap

  2. Populære standardmodeller

     -- VM431-01-01A: 3-ports POM rullehåndtag, Rc1/8 sideport (universel model til generelle formål)

     -- VM431S-01-01A: 3-ports hærdet stålvalse, kraftige slidbestandige arbejdsforhold

     --  VM430-01-00A: 3-ports lige stempel, bundport til tilpasset aktuatorsamling

     -- VM432Y-01-01A: 3-ports gul svampehoved nødstopventil

Kerneproduktfordele

     -- Ultrabredt dobbelt vakuum- og positivt trykområde: Stabil drift fra -100 kPa vakuum op til 1,0 MPa, kompatibel med både vakuumadsorption og standard positivt trykkredsløb (VM2 kan ikke understøtte vakuum)

     - Pålidelig tallerkentætningskonstruktion: Fremragende lufttæthed, modstandsdygtighed over for støvforurening, hurtig respons og ultralang levetid

     -- Universal Rc1/8 standardgevind: Udbredt portstørrelse til almindeligt automationsudstyr med stor udskiftelighed

     -- Dobbelt side-/bundrørslayout: Fleksibelt installationslayout til tæt panelstabling og udstyr med begrænset plads

     -- Komplet aktuatorportefølje i fuld serie: Rullegreb, stempel, flad trykknap, farvet svampehoved, drejeknap og låsbare hoveder dækker fuldt ud slaggrænsen, manuel jog, nødstop og vælgerkontrolkrav

     -- Kraftig industriel robust konstruktion: Solid metalventilhus, valgfri hærdet stålrulle og høj stød-/vibrationsmodstand til hårde kontinuerlige produktionslinjer

     -- Smørefrit vedligeholdelsesfrit design: Lave driftsomkostninger og rent oliefrit luftkredsløbsmiljø

Typiske industrielle anvendelsesscenarier

     -- Udstyrsslaggrænsedetektering: Cylinder- og glidebords-feedback i fuld position med rullearmaktuator

     -- Vakuumadsorption og frigivelseskontrolkredsløb (stabil drift ved -100kPa undertryk)

     -- Manuel jog-test & idriftsættelse af udstyr via paneltrykknapaktuatorer

     -- Maskinsikkerhedsnødspærring: Gul/rød svampehoved til hurtig afbrydelse af luftkredsløbet

     -- Pneumatisk kobling af stik og fikstur til fastspænding/afspænding af løkker

     -- Emballage, trykning og tekstilmaskiner højfrekvent mekanisk trigger kontrol

     -- Små automatiserede arbejdsstationspositionssignalfeedback og mekaniske sikkerhedslåsekredsløb

Udvalgssammenligningstabel: VM1 / VM2 / VM4-serien

Resumé af én sætning

     SOLH VM4 medium 3-ports tallerkenventil er udstyret med universal Rc1/8 port, Cv=0,38 flowkapacitet, fuld vakuum ~1,0MPa trykkompatibilitet, pålidelig tallerkenforsegling, komplette udskiftelige aktuatorer og dobbelt side/bund rørlayout, der tjener som den foretrukne medium mekaniske kontrolventil til alle driftsforhold, der kræves under vakuum og langvarig modstandsmodstand.
