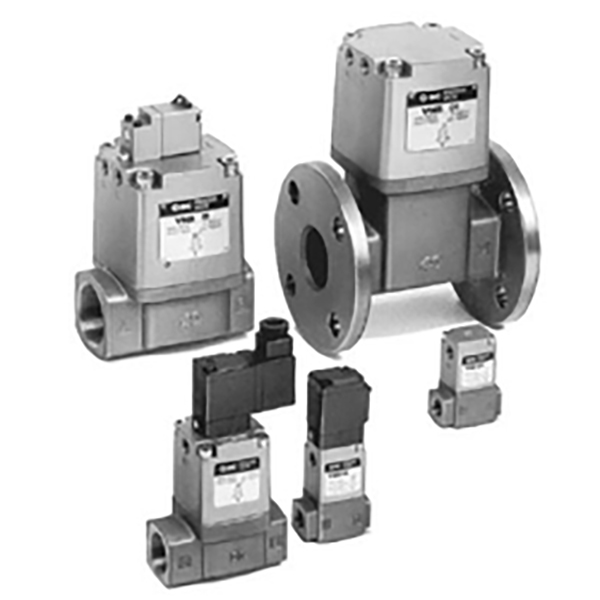

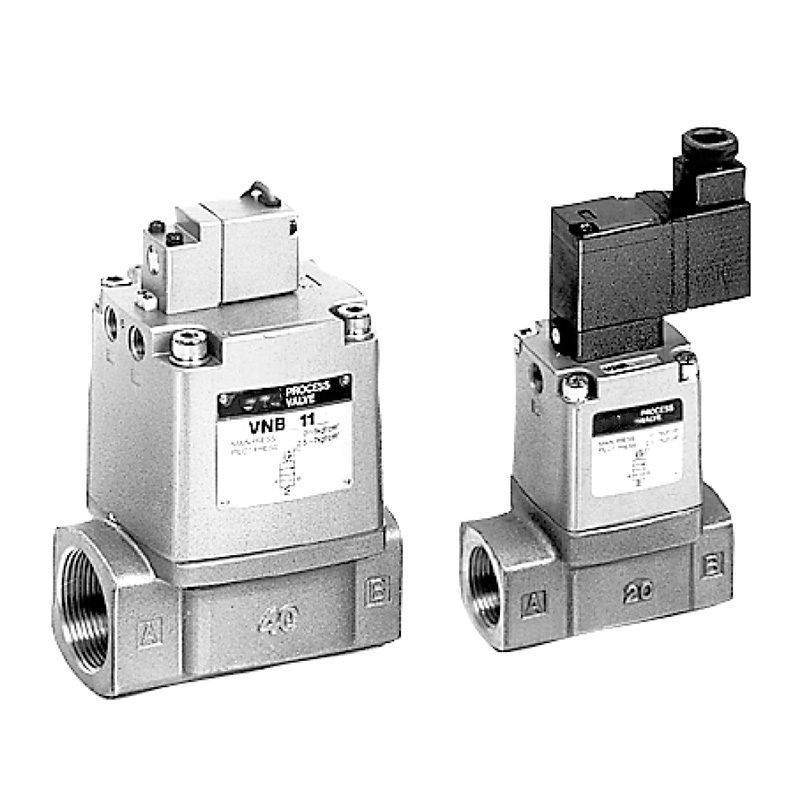

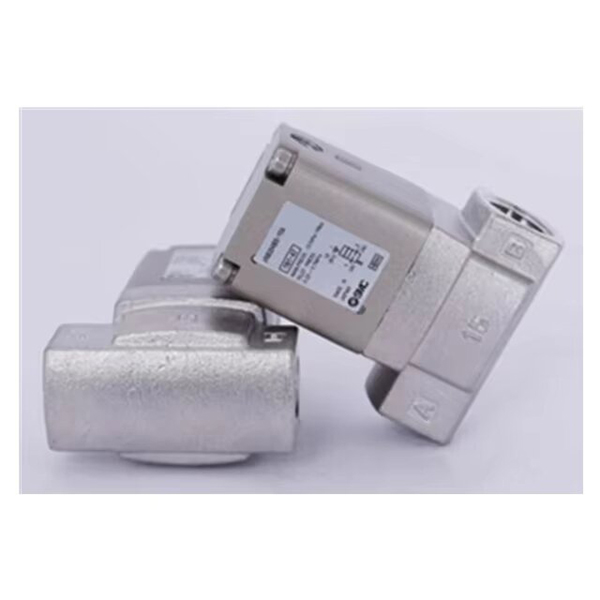

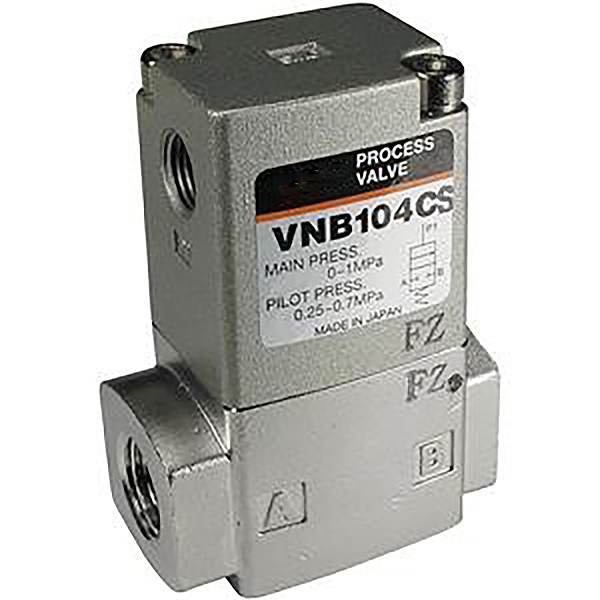

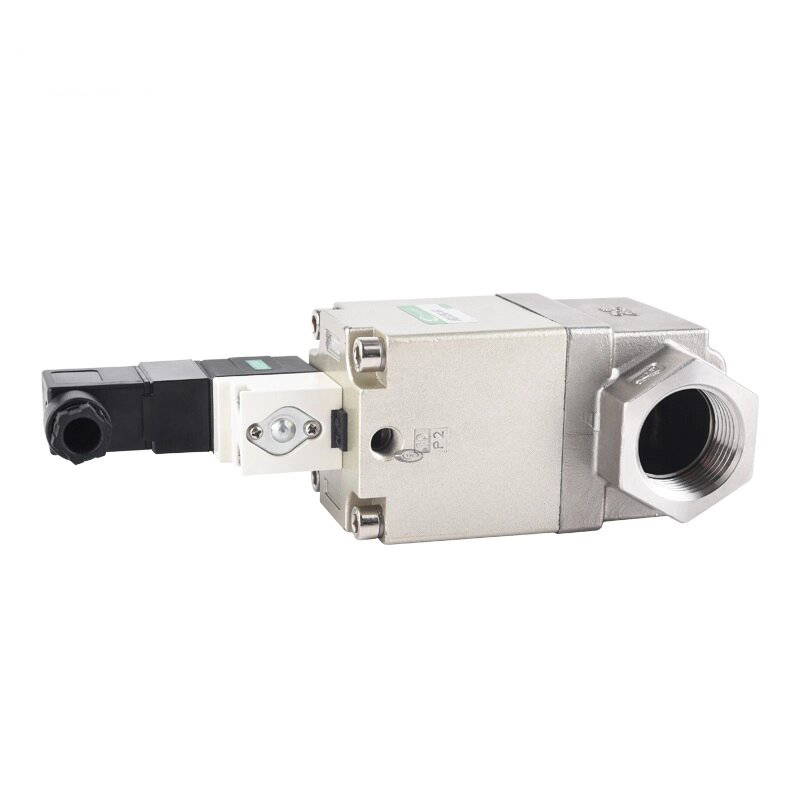

VNB201-serien luftpilotbetjent 2-vejs væskekontrolventil

Mærke:SOLH fra Richge Technology

Produktpositionering

     VNB201-serien er en ekstern luftpilotaktiveret 2-vejs væskereguleringsventil udviklet af SOLH under Richge Technology. Den er designet til on-off kontrol af flere industrielle medier, herunder luft, vand, olie, vakuum og inert gas. Dens kernestyrker omfatter pålidelig nul-differentialtryk-start, høj flowkapacitet og tovejs væskepassage.

Nøglefunktioner

     1. Eksternt luftpilotdrev, nul differenstrykstart

     -- Fuldt drevet af eksternt pilotlufttryk i området fra 0,25–0,7 MPa, uafhængigt af hovedkredsløbets mediumtryk.

     -- Stabil åbning og lukning under barske forhold såsom vakuum, nul trykforskel og lavt tryk, hvilket løser den almindelige defekt ved almindelige ventiler, der ikke åbner under lavt tryk.

    2. Balanceret poppet-struktur, høj flow og tovejs flow

     -- Balanceret poppetdesign giver lav strømningsmodstand, høj Cv-koefficient og minimalt tryktab.

     -- Understøtter tovejs væskeflow, hvilket giver større fleksibilitet til rørledningslayout og feltinstallation.

   3. Flere materialekombinationer for kompatibilitet med bred medie

     -- Muligheder for ventilhus: Standard messinglegering (A), korrosionsbestandigt rustfrit stål (S), letvægtsaluminiumslegering (L).

     -- Tætningsmateriale muligheder: Standard NBR for vand og luft; FKM fluorgummi til oliebestandighed og høj temperaturbestandighed; EPR ethylen propylen gummi til varmt vand og svage syre medier.

     -- Kompatible medier: Trykluft, vand, hydraulikolie, vakuum, inert gas (N₂/CO₂), svag syre og svage alkaliske væsker.

    4. Robust struktur til svære arbejdsforhold

     - Solid metalventilhus med fremragende antifouling-ydeevne, velegnet til langvarig kontinuerlig drift og hyppige skiftecyklusser.

     -- Ingen interne elektriske komponenter, hvilket eliminerer risikoen for elektriske gnister; gælder for farlige zoner med eksplosionssikre krav.

    5. Fleksibel installation

      Kompakt selvstændigt hus med standard Rc (PT) gevindporte, der muliggør installation i enhver vinkel uden retningsbegrænsninger.

Fuldstændige tekniske specifikationer

     -- Ventilkonfiguration: 2/2-vejs, ekstern luftpilot aktiveret

     -- Standardfunktion: Normalt lukket (NC); Normalt åben (NO) valgfri

     -- Portstørrelser: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- Åbningsdiameter: 15 mm / 20 mm

     -- Driftstrykområde Hovedkredsløb: 0 ~ 1,0 MPa (vakuum til positivt tryk) Pilotluftforsyning: 0,25 ~ 0,7 MPa (ren tør trykluft)

     -- Bevistryk: 1,5 MPa

     -- Temperaturområde Medium temperatur: -5℃ ~ +60℃ Omgivelsestemperatur: -5℃ ~ +60℃

     -- Beskyttelsesklasse: Standard indendørs model (ingen IP-klassificering, til rene indendørs miljøer) Modelkode Forklaring· VNB201A-15A: Messinghus + NBR tætning + 1/2" port, NC luftpilotventil

     -- VNB201AS-20A: Rustfrit stål korrosionsbestandigt hus + NBR tætning + 3/4" port

     -- VNB201AF-25A: Messinghus + FKM fluorgummitætning + 1" port (olie- og højtemperaturbestandig)

Typiske anvendelsesscenarier

     -- Generelle industrielle væskesystemer: On-off kontrol for kølevand, smøreolie, rensevæske og hovedtrykluftrørledninger

     -- Vakuum- og lavtrykskredsløb: Vakuumadsorption, undertrykstransport og mikrotryksvæskekontrol (nul differenstryk opstartsevne)

     -- Multimedia blandede rørledninger: Enkelt udstyr, der kræver kontrol over vand, luft, olie og flere medier

     -- Kemiske, fødevare- og farmaceutiske industrier: Rustfrit stålhus med EPR-tætninger til rene, mildt ætsende og sanitære væskekredsløb

     -- Eksplosionsfarlige miljøer: Kontrol af brændbare væsker og opløsningsmidler uden risiko for elektrisk gnist

Resumé af én sætning

     SOLH VNB201 luftpilotbetjent ventil anvender eksternt pilotdrev med nul differenstrykstart, høj tovejs flow og udskiftelige krops- og tætningsmaterialer; det er en luftaktiveret væskeafspærringsventil til alle formål, der er optimeret til industrielle applikationer, der kræver høj pålidelighed, herunder lavt tryk, vakuum, stort flow, multimedier og eksplosionssikre arbejdsforhold.
