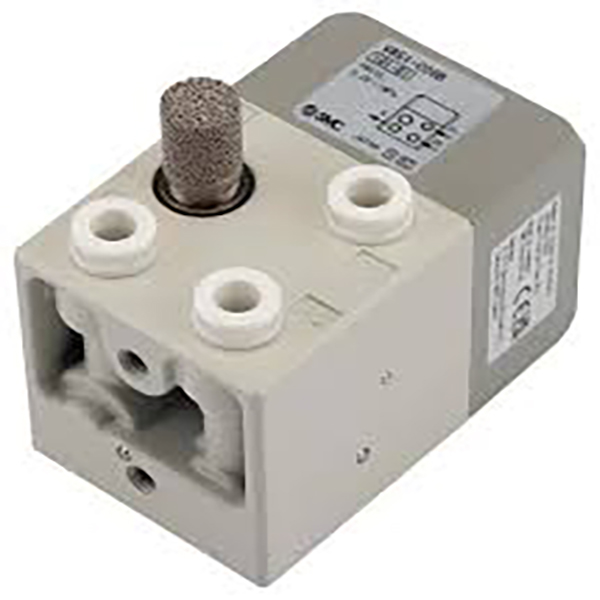

VR51-serien pneumatisk tohånds sikkerhedskontrolventil

Mærke:SOLH fra Richge Technology

Produktpositionering

     VR51-serien er en dedikeret pneumatisk tohånds sikkerhedskontrolventil. Dens kernesikkerhedslogik kræver, at to uafhængige knapper aktiveres samtidigt inden for 0,5 sekunder for at generere luftudgang. Den er specielt udviklet til at forhindre håndknusning, klemning og skæreulykker på hydrauliske presser, nittemaskiner, skæreudstyr og andet farligt maskineri, fuldt ud i overensstemmelse med EN ISO 13851 og EN574 internationale sikkerhedsstandarder.

Grundlæggende arbejdsprincip og sikkerhedslogik

1. Dual Input OG Gate Logik

     -- To uafhængige signalindgangsporte P1 og P2

     -- Luftudgang ved port A aktiveres kun, når begge indgangssignaler ankommer inden for en tidsforskel på mindre end 0,5 sekunder

     -- Udgangslufttilførslen afbrydes øjeblikkeligt, hvis en af ​​knapperne slippes, eller et signal går tabt

2. Intern mekanisk struktur

     -- 3/2-vejs 2-positions pneumatisk logikventil uden fjederretur

     -- Indbygget 0,5 s tidsforsinkelsesovervågningsmekanisme for at eliminere enhånds sekventiel snydeoperation

     -- Standard lyddæmper forudinstalleret på udstødningsport R

Fuldstændige tekniske specifikationer

     -- Anvendelig væske: Trykluft

     -- Driftstrykområde: 0,25 ~ 1,0 MPa

     -- Bevistryk: 1,5 MPa

     -- Omgivelsestemperatur: -5 ~ +60 ℃ (isning forbudt)

     -- Portmuligheder: C06: φ6 metrisk flammehæmmende push-in fitting C07: 1/4" imperial flammehæmmende push-in fitting

     -- Nettovægt: Ca. 340 g

     -- Sikkerhedscertificeringer: EN ISO 13851, EN574, CE, RoHS

 Modelkodedefinition

1. Eksempel: VR51-C06-B

     -- VR51: ​​Seriekode for tohånds sikkerhedsventil

     -- C06 / C07: Push-in port størrelse C06 = φ6 slangestik C07 = 1/4" slangestik

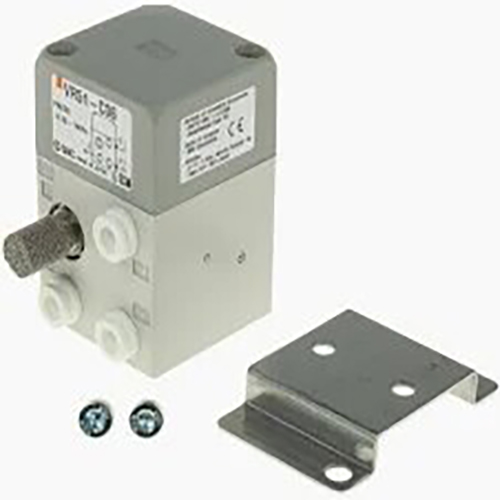

     -- Suffiks B: Mulighed for monteringsbeslag Intet suffiks = Bagerste portrør version B = Udstyret med metalmonteringsbeslag (VR51B)

2. Populære standardmodeller

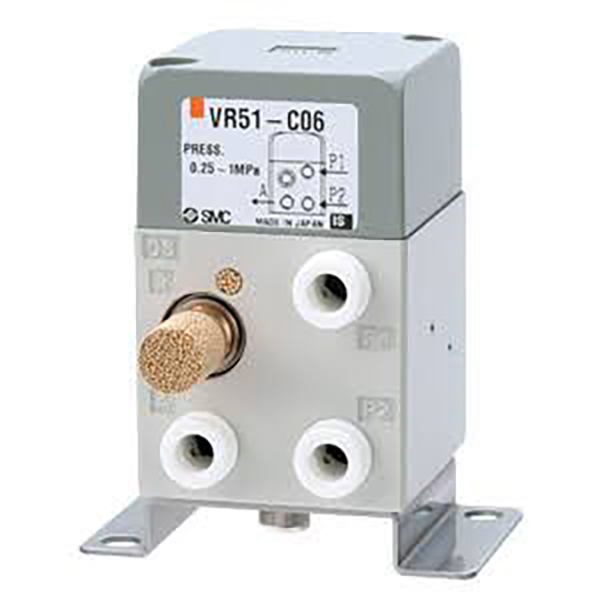

     --VR51-C06: φ6 push-in, bageste rørføring (mest udbredt)

     --VR51-C06B: φ6 push-in med monteringsbeslag

     --VR51-C07: 1/4" push-in, bageste rørføring

Kernesikkerhedsfordele

1. Obligatorisk synkron tohåndsbetjening Anti-snydedesign

     Gyldig signaludgang udløses kun, når begge hænder aktiverer knapperne inden for 0,5 s; enkelthåndsbetjening kan ikke aktivere udstyr. Maskinen stopper med det samme, når en vilkårlig knap slippes.

2. Fuld pneumatisk konstruktion for egensikkerhed

     100% luftdrevet uden nogen elektriske komponenter; sikkerhedsydelsen forbliver upåvirket under strømsvigt. Eksplosionssikker struktur fungerer pålideligt i fugtige, støvede og brandfarlige værkstedsmiljøer.

3. Robust, vedligeholdelsesfri struktur med lang levetid

     Slidbestandigt spoledesign med fremragende anti-kontaminationskapacitet. Smørefri drift; lyddæmper inkluderet som standardtilbehør for at reducere montagearbejdet på stedet.

4. Fleksibel flerretningsinstallation

     Understøtter bag- eller bundrørslayout. Valgfrit monteringsbeslag muliggør nem installation af panel og udstyrsramme til forskellige maskinlayouts.

Typiske sikkerhedsapplikationsscenarier

     -- Pneumatiske presser og nittemaskiner: Tohåndsudløser for at undgå knusningsskader

     -- Skære- og klippemaskineri: Obligatorisk aktivering med to knapper for at forhindre skæreulykker

     -- Spændings- og prespasningsstationer: Sikkerhedslås for at eliminere klemningsrisici

     -- Hjælpeudstyr til sprøjtestøbning og stempling: Sikkert startspærrekredsløb

     -- Halvautomatiske samleproduktionslinjer: Håndbeskyttelse til farlige driftszoner

Resumé af én sætning

     SOLH VR51 all-pneumatisk tohånds sikkerhedslåseventil har indbygget 0,5s synkron detektionslogik, fuld EN ISO 13851 sikkerhedscertificering, 3/2-vejs design og flammehæmmende push-in fittings, der fungerer som standard sikkerhedskomponent for at forhindre håndklemning og knusningsfare for pneumatisk udstyr.
