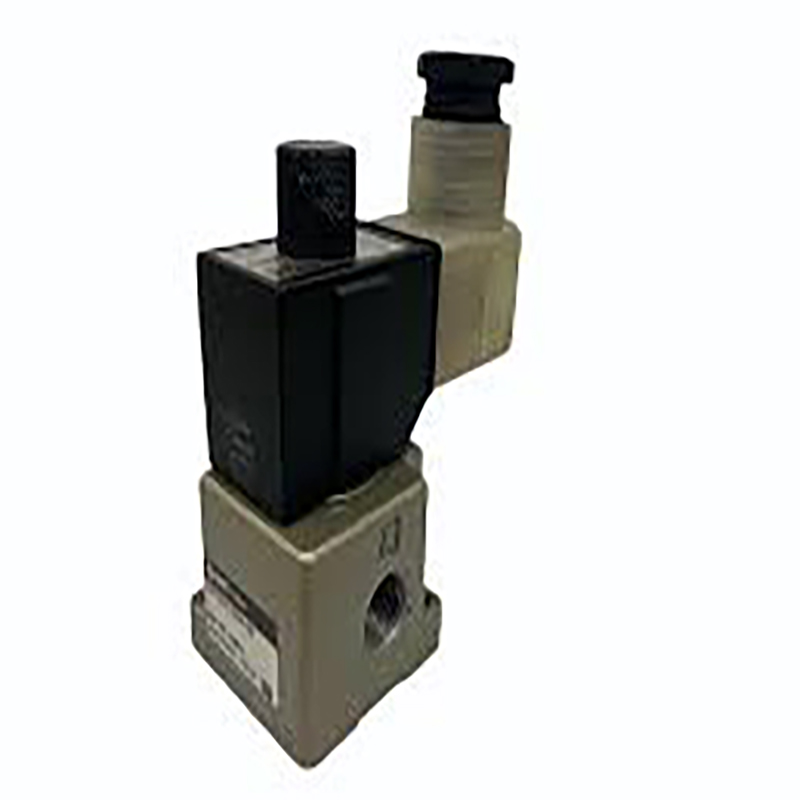

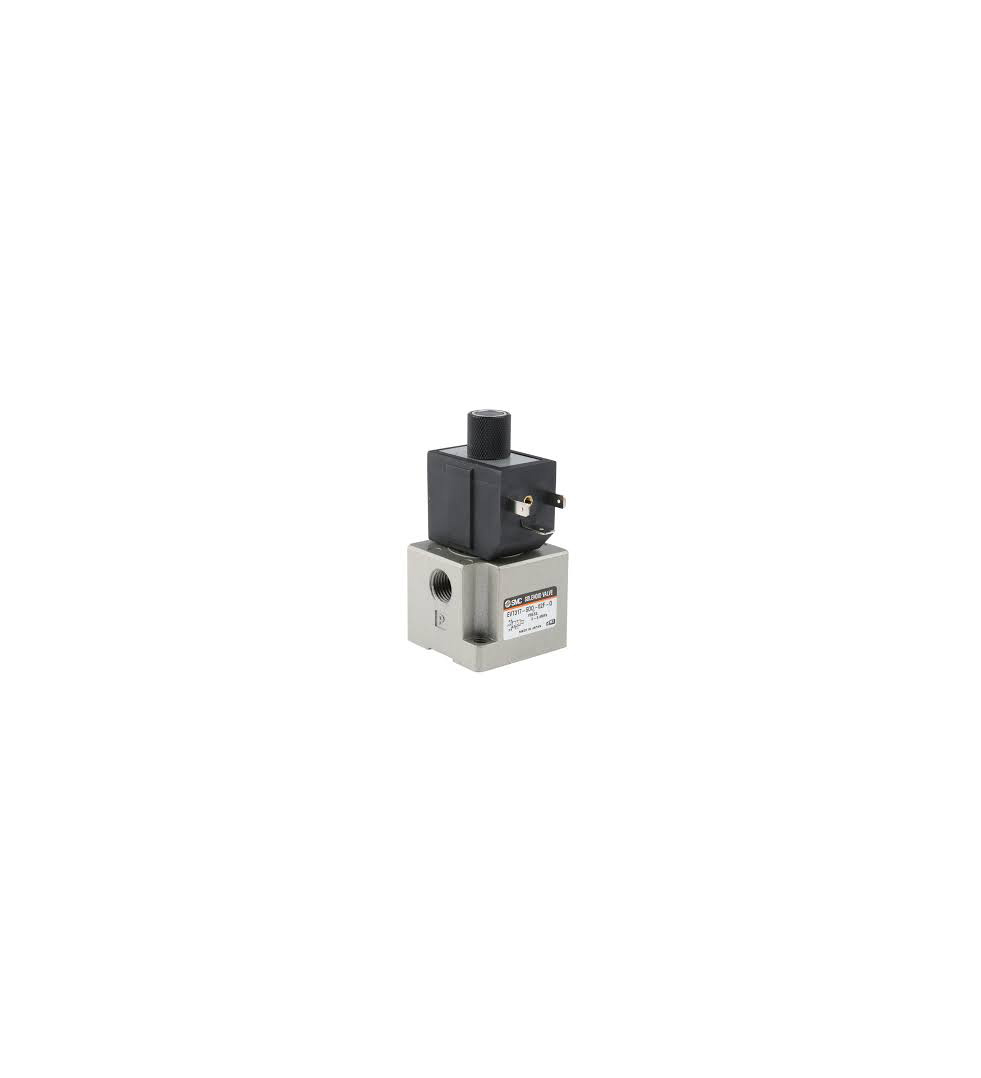

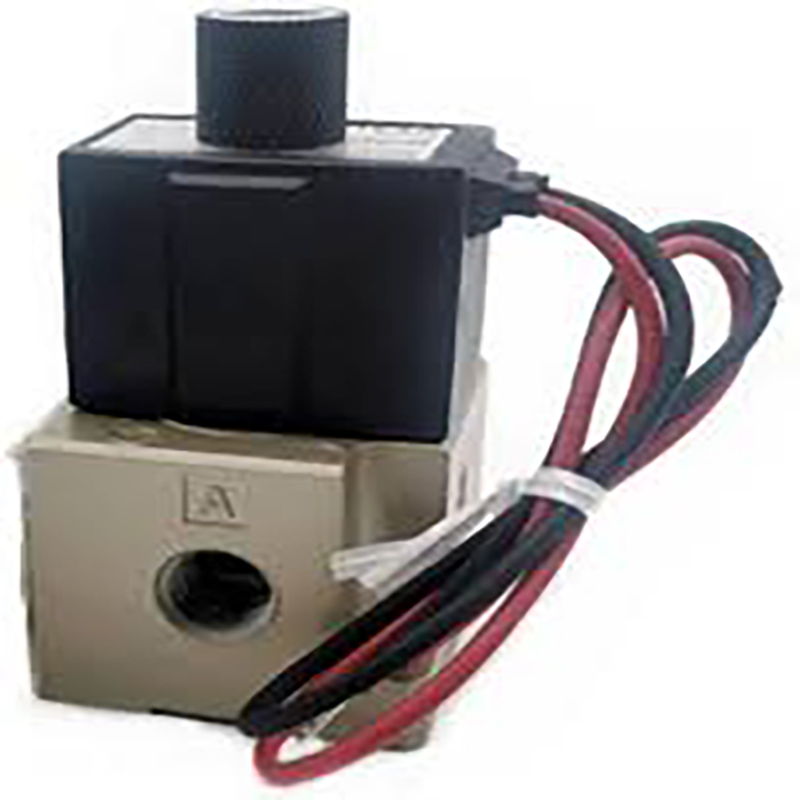

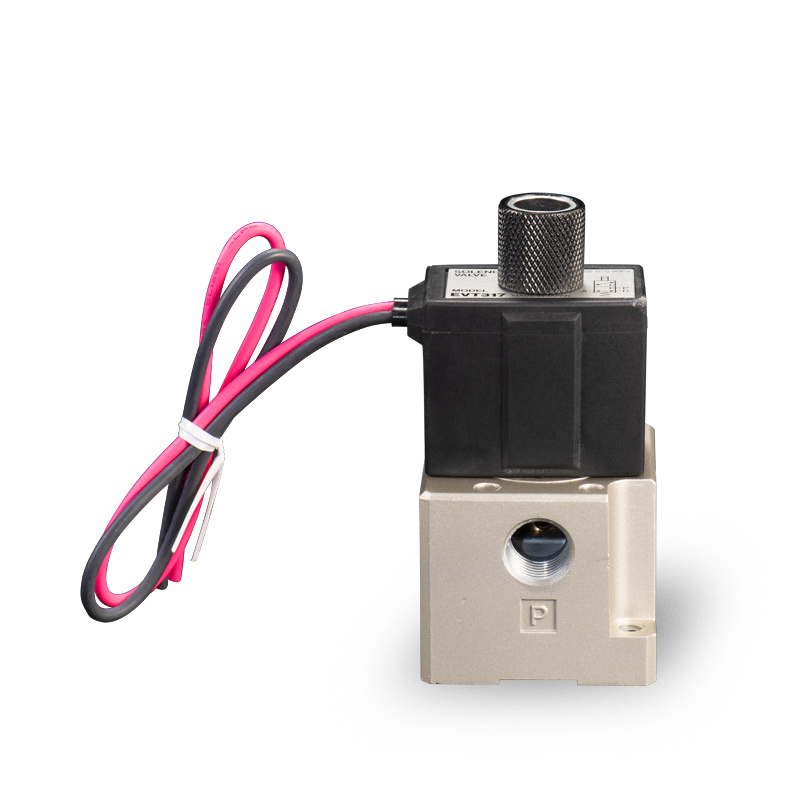

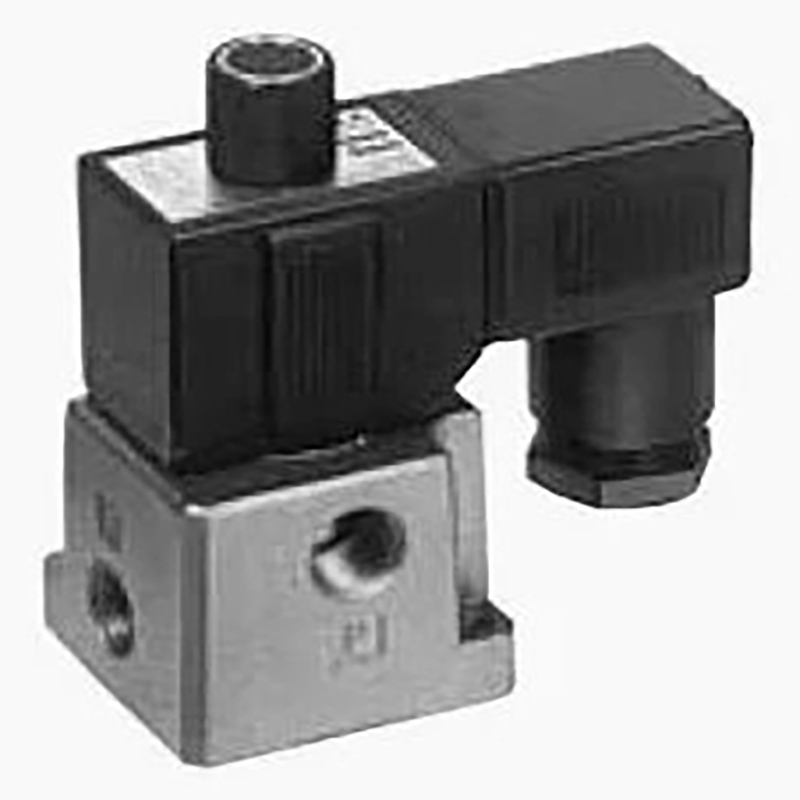

VT317 serie 3-ports magnetventil – direkte virkende poppet type

Mærke:SOLH fra Richge Technology

Produktpositionering

     VT317 serien er en direkte virkende tallerken 3-ports magnetventil med elastisk tætningsstruktur under SOLH standard. Udviklet til trykluft- og inertgaskredsløb, realiserer det luftkredsløb on-off, switching og udstødningskontrol. Understøtter nul-tryks-start og både positivt tryk og vakuumdrift, denne kompakte højflow-generelle omskifterventil passer til højcyklus-arbejdsforhold for forskelligt automatiseret udstyr.

Nøglefunktioner

     --Direct Poppet-konstruktion med nul-tryks-start.Intet minimum pilottryk kræves for drift. Stabil ydeevne over hele positivt trykområde 0–0,9 MPa; Vakuumvarianten understøtter tryk ned til -101,2 kPa, kan tilpasses lavtryks-, vakuum- og mellemhøjtryksarbejdsmiljøer.

     --6 funktioner integreret i én ventil, fleksibel rørkobling6 omskiftelige arbejdstilstande, herunder normalt lukket (NC), normalt åben (NO), flowdeler og vælgerventil. Enkelt enhed opfylder forskellige pneumatiske kredsløbskrav med enestående konfigurationsfleksibilitet.

     --Kompakt krop med overlegen flowkapacitetMini overordnet dimension: 45×89,5×45 mm; flowkoefficient C=2,6 dm³/(s·bar). Hurtig respons inden for ≤30 ms og maks. koblingsfrekvens op til 10 Hz, perfekt egnet til højhastigheds-luftvejsskift.

     --Elastisk tætning og smørefrit designPremium elastiske tætningskomponenter leverer pålidelig tæthed og forlænget levetid. Smørefri drift holder gaskredsløb rene og miljøvenlige, samtidig med at udgifterne til rutinemæssig vedligeholdelse reduceres.

 Indbygget, ikke-låsende manuel tilsidesættelse for nem ibrugtagning.Standard ikke-låsende manuel trykknap letter fejlfinding på stedet, udstyrsinspektion og manuel nødomskiftning, hvilket forenkler installations- og vedligeholdelsesprocedurer.

     --Manifold kan monteres og stærk kompatibilitet Understøtter manifold stablet samling og matcher standard ventilø-systemer, ideel til centraliseret pneumatisk kontrol og multi-ventil integrerede sløjfer.

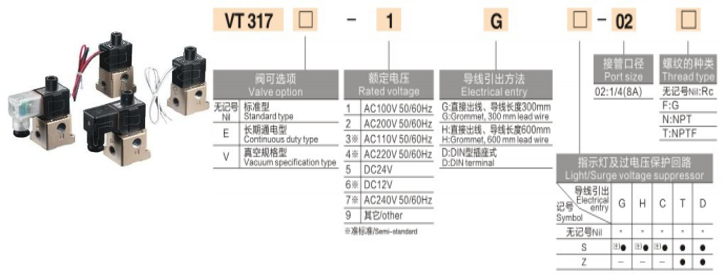

Fuldstændige tekniske specifikationer

     --Port Layout: 3-ports

     --Driftsstruktur: Direkte virkende poppet type

     --Tætningstype: Elastisk gummitætning

     --Anvendeligt medium: Trykluft, inert gas

     --Driftstryk: 0–0,9 MPa; Vakuummodel: -101,2 kPa ~ 0,1 MPa

     --Bevistryk: 1,5 MPa

     --Omgivelsestemperatur: -10℃ ~ +50℃

     --Responstid: ≤ 30 ms

     --Maksimal driftsfrekvens: 10 Hz

     --Smørekrav: Smørefri

     --Manuel betjening: Ikke-låsende manuel tilsidesættelse

     --Port Gevindstørrelse: Rc 1/4 (02)

     -- Valgfri spolespænding: DC12V / DC24V, AC110V / AC220V & tilpassede spændinger

     --Beskyttelsesklasse: Støvtæt struktur4. Typiske anvendelsesscenarier· Pneumatiske kontrolsløjfer til automatiserede samlebånd, robotarme og spændebeslag

     --Luftblæsning, væskeudsprøjtning og vakuumadsorptionssystemer

     --Emballerings-, tryk-, tekstil-, træbearbejdnings- og fødevareforarbejdningsmaskiner

     -- Udstyr, der kræver nultryksstart, vakuumkompatibilitet, højfrekvent cykling og kompakt installationsplads

     --Centraliserede ventiløer og manifold integrerede pneumatiske styrekredsløb

Resumé af én sætning

     SOLH VT317 direkte virkende 3-ports tallerkenventil har nul-tryks start, fuld vakuumkompatibilitet, seks omskiftelige funktioner, kompakt højflowydelse og vedligeholdelsesfri drift, der fungerer som en omkostningseffektiv universalventil til on-off og switching kontrol af alle automatiseringspneumatiske kredsløb.
