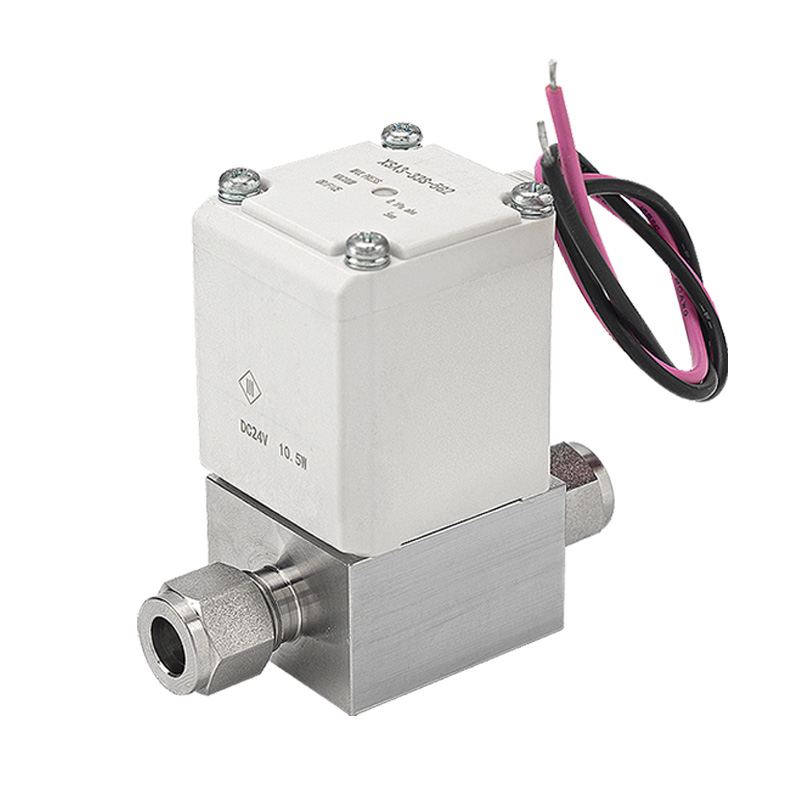

XSA-serien Normalt lukket højvakuum magnetventil

Mærke:SOLH fra Richge Technology

1. Produktpositionering

     SOLH XSA-serien er en normalt lukket magnetventil, der er specielt udviklet til ultrahøjvakuumkredsløb. Den realiserer præcis on-off kontrol af luft og inaktive gasmedier. Med ultimativ høj vakuumtolerance, ultraminimal lækage, ren anti-kontamineringskonstruktion og hurtig reaktionshastighed, fungerer den som en kernevakuumkomponent til præcisionsprocesudstyr, herunder halvledere, PV-paneler, LCD-skærme, medicinske og fødevareforarbejdningsmaskiner.

2. Nøglefunktioner

-- Ultra høj vakuumkompatibilitet

     Det minimale absolutte driftstryk når 1×10⁻⁶ Pa, hvilket fuldt ud opfylder standarder for ultrahøj vakuumproces for at garantere stabil vakuumretention og hurtig pumpeeffektivitet af vakuumsystemer.

-- Overlegen tæt forsegling og ultra-lav lækage

     Intern lækage ≤ 1,3×10⁻⁹ Pa·m³/s; ekstern lækage ≤ 1,3×10⁻¹¹ Pa·m³/s. Dobbelt lav lækage-ydelse stabiliserer systemets vakuumgrad og eliminerer risikoen for udslip af farlige gasser for arbejdsmiljøer.

-- Ren lavpartikeloptimeret struktur

     Intern fjeder integreret inde i ventilhuset for at reducere friktion af bevægelige komponenter og partikelgenerering, perfekt matchende produktionslinjer med strenge krav til renrumskvalitet.

-- Lavt strømforbrug og let kontur

     Spolens strømforbrug reduceret med op til 25 % sammenlignet med tidligere generationer; samlet vægt reduceret med maksimalt 18 % (minimum 0,41 kg). Energibesparende design letter kompakt integration i præcisionsudstyrsrammer.

-- Flere tilslutningsmuligheder

     To universelle tilslutningsskemaer tilgængelige: fronttætningsfittings, 1/4" & 3/8" ferrule kompressionsfittings og indvendige Rc/NPT gevind, kompatible med forskellige standard vakuumrørledningsspecifikationer.

-- Bredt spændingsområde og forskellige elektriske terminaler

     Dækker almindelige spændinger inklusive DC24V, AC110V / AC220V. Flere ledningsformer såsom hurtige stikklemmer, DIN-klemmer og ledningsindgange tilpasser sig alle almindelige automatiserede kontrolsystemer.

-- Stabil og sikker industricertificering

     Spole flammehæmmende kvalitet UL94V-0; certificeret med RoHS, CE, CAT.ES140-7B standarder, velegnet til langsigtet kontinuerlig non-stop industriel drift.

3. Fuldstændig tabel med tekniske specifikationer

4. Typiske anvendelsesscenarier

      --Halvlederfremstilling: Proceskammergasinjektion og vakuumrørledning on-off kontrol

     -- PV & LCD produktionslinjer: Ultra-høj vakuum kammer pumpe og tryk holde sløjfer

     -- Medicinsk udstyr: Vakuumsteriliseringsinstrumenter og analytiske laboratorievakuumkredsløb

     -- Fødevareindustrien: Vakuumemballage og vakuumtørremaskiner

     -- Videnskabelige forskningslaboratorier: Eksperimentelle enheder med ultrahøjt vakuum og partikelfysisk testudstyr

5. Modeleksempler og retningslinjer for udvælgelse

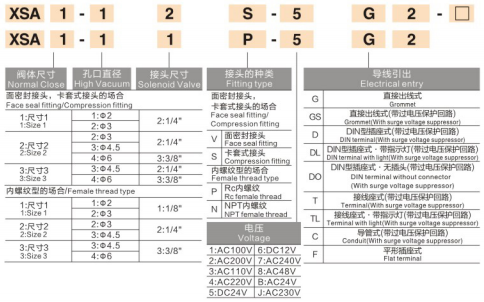

5.1: Typiske modelkoder:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Nøglevalgspunkter

      -- Bekræft krav til vakuumkvalitet: Om 1×10⁻⁶ Pa (abs) ultrahøj vakuumydelse er påkrævet

      -- Vælg rørledningsforbindelsestype: Ansigtstætning, ferrulfitting eller Rc/NPT indvendigt gevind

      -- Match spolespænding og elektrisk terminal: DC24V eller AC-serien; hurtigstik / DIN / rørledninger

      -- Bekræft portstørrelse: 1/4", 3/8" for at tilfredsstille systemflowbehovet

Resumé af én sætning

     SOLH XSA normalt lukket højvakuum-magnetventil understøtter 1×10⁻⁶ Pa ultrahøj vakuumdrift med ultralav lækage, ren indre struktur med lavt partikelindhold og flere udskiftelige forbindelser, der fungerer som en pålidelig koblingskomponent til alle præcisionsvakuumindustrielle processer.
