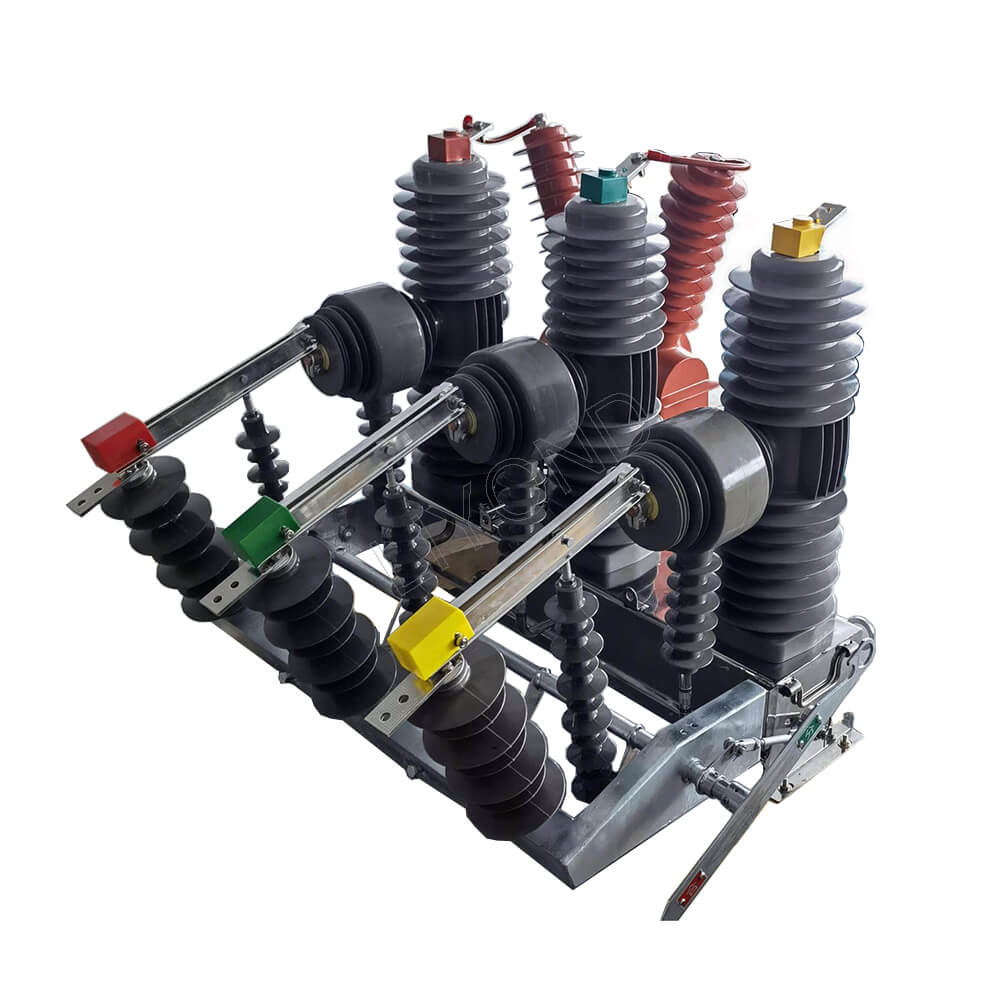

24 kV udendørs højspænding intelligent trefasestang monteret vakuumafbryder Auto Recloser

24 kV udendørs højspænding intelligent trefasestang monteret vakuumafbrydere Auto Recloser

ZW32-24-serie udendørs højspændingsvakuumafbryder bruges i AC 50Hz, nominel spænding 24 kV trefaset kraftsystem til lukning/brud på belastningsstrøm, overstrøm og kortslutningsstrøm. Breakeren kan udstyre med genindgangscontroller til identitetsbrud af aktuelle egenskaber og opnå flere automatiske genlysnings- eller fejlisolering. Selv leveret PT som en strømkilde bliver det en smart afbryder, der er i stand til at controller med signaudgang af spænding og strøm. Den elektroniske PT leverer strømforsyning og kan gennemføre tre-trins sammensatte beskyttelse af overstrøm forsinkelse af den nuværende forsinkelse og kortslutning og hurtig-break.

Det kan udstyres med en fjederdriftsmekanisme, der har grundlæggende funktioner såsom brud og lukning af belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm. Det er den grundlæggende type ZW32-24-serie. Circuit Breaker og isoleringsafbryderen kan kombineres for at danne en "kombineret afbryder" (i det følgende benævnt "kombineret afbryder") med en tydelig brud. På isoleringskontakten kan brugeren vælge at bruge silikonegummi-isolerende kappe, som har egenskaberne ved regn, sne, sand og anti-forurening og korrosion og kan effektivt undgå frysning og oxidation af isoleringsafbryderen.

Strømafbryderen kan udpeges med en Lightning Arrester, og Lightning Arrester kan installeres på enhver side af de indkommende og udgående linjer i henhold til brugerkrav;

Strømafbryderen kan være udstyret med en Inrush-strømkontroller, der har funktionen af ​​at flygte fra strømning og overstrømsbrud: afbryderen kan udstyres med 2 til 3 måling eller måling af transformatorer.

Recloser -controlleren kan konfigureres som en genluser -type intelligent afbryder. Den grundlæggende type og genindgangscontroller er egnede til anledning af let adgang til adgang. PT -typen og sammenfaldskontrolleren er egnede til anledning til ingen strømforsyning. Den intelligente afbryder er velegnet til strømforsyning af strålingstypen og ringnetværksstrømforsyningssystemet til at hjælpe systemet med at eliminere kortvarige fejl og automatisk gendanne strømforsyningen og også isolere fejl for at opnå distributionsnetværksautomatisering

ZW32-24 Udendørs AC-højspændingsvakuumafbryder (i det følgende benævnt strømafbryder) er klassificeret spænding på 24 kV, 50Hz trefaset AC udendørs strømfordelingsudstyr. Det bruges hovedsageligt til at åbne og lukke belastningsstrømmen, overbelastningsstrømmen og kortslutningsstrømmen i elsystemet. Overbelastningsstrøm og kortslutningsstrøm. Velegnet til stationer og industrielle og minedriftsvirksomheder i distributionssystemet til beskyttelse og kontrolformål, mere er det velegnet til landdistrikterne og stedet for hyppig drift.

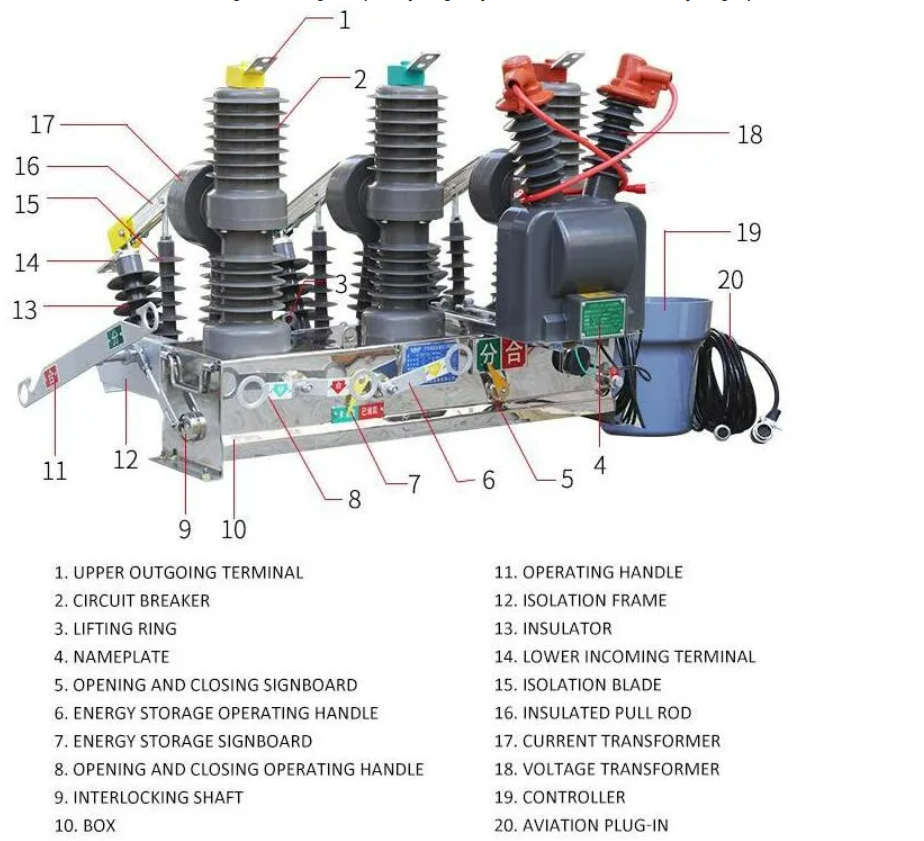

Produktstrukturfunktioner

1. skallen er lavet af rustfrit stål eller almindelig stålplade i høj kvalitet, der sprøjtes med UV-resistent lak efter dacromet-antirustbehandlingsproces. Produktet har fremragende anti -friktion, antisalt tåge og andre anti -miljøegenskaber.

2. APG -fast isoleret stang er indkapslet med silikonegummi (som isolering og buffer) med lille volumen, fremragende antikondensationsydelse, lang arbejdsliv og pålidelig ydeevne.

3. driftsmekanismen er en fjederdriftsmekanisme, der kan være manuel eller elektrisk. Når det er nødvendigt, kan der tilføjes en fjernbetjeningsoperationsenhed og en enhed til at undgå lukning af INRush -strøm. Den krævede strøm i ekstern strømforsyning er ikke mere end 70W, hvilket er let at være udstyret med backup -strømforsyning. Bufferenheden med unikt design har fremragende ydelse, lille rebound og lav støj.

4. Bue -slukningskammeret vedtager speciel lodningsteknologi i rustfrit stål uden elektroplettering, med høj svejsekvalitet, stabilitet og pålidelighed og lav luftlækagehastighed. Speciel keramisk metalliseringsformel og avanceret keramisk metalliseringsproces bruges i fremstillingsprocessen for at sikre produktets lufttæthed, og trækstyrken er 130MPa komplet primær tætning.

5. Den nuværende transformer er lavet af magnetisk ledende materiale af høj kvalitet og sammensat isolering af epoxyharpiks og silikongummi. Det har fordelene ved stor kapacitet, høj dynamisk termisk stabilitet, højt præcisionsniveau, vedligeholdelsesfri og høj pålidelighed.

Funktioner

1. Circuit Breaker vedtager en trefaset søjlestruktur, der har egenskaberne ved at bryde ydeevne, stabilitet og pålidelighed, ingen fare for forbrænding og eksplosion, vedligeholdelsesfri, lille størrelse, letvægt og lang levetid.

2. Circuit Breaker vedtager en fuldt lukket struktur med god tætningspræstation, som hjælper med at forbedre fugtbeskyttet og antikondensationsydelse og er især velegnet til brug i alvorlige kolde eller fugtige områder.

3. trefasesøjler og nuværende transformere isoleres af importerede udendørs epoxyharpiks-faste stoffer, som har egenskaberne ved høj og lav temperaturresistens, ultraviolet resistens og aldringsmodstand.

4. driftsmekanismen vedtager en miniaturiseret pop-up-driftsmekanisme, der har lavt energiforbrug til åbning og lukning; Mekanismeoverførslen vedtager direkte transmissionstilstand med færre åbnings- og lukningsdele og høj pålidelighed. Driftsmekanismen er i en forseglet mekanismeboks, der løser problemet med mekanisme -korrosion og forbedrer mekanismens pålidelighed.

5. Åbnings- og lukningsoperationer af afbryderen kan betjenes manuelt eller elektrisk eller eksternt. Det kan matches med controlleren for at realisere strømdistributionsautomatisering og kan også kombineres med Recloser -controlleren for at danne en genluser.

6. Afbryderen kan udstyres med to-fase eller trefaset CT til automatisk overstrømstrippebeskyttelse og intelligent kontrol til informationsanalyse. .

7. Afbryderen kan udstyres med isoleringsafbryder og trefasetkobling. Der er en åbenlys synlig brud, når isoleringskontakten er i off-tilstand, og den har en anti-Mistake-låsning med afbryderkroppen. Det kan forbindes med en overspændingsarrester efter isolator for let og sikker vedligeholdelse.

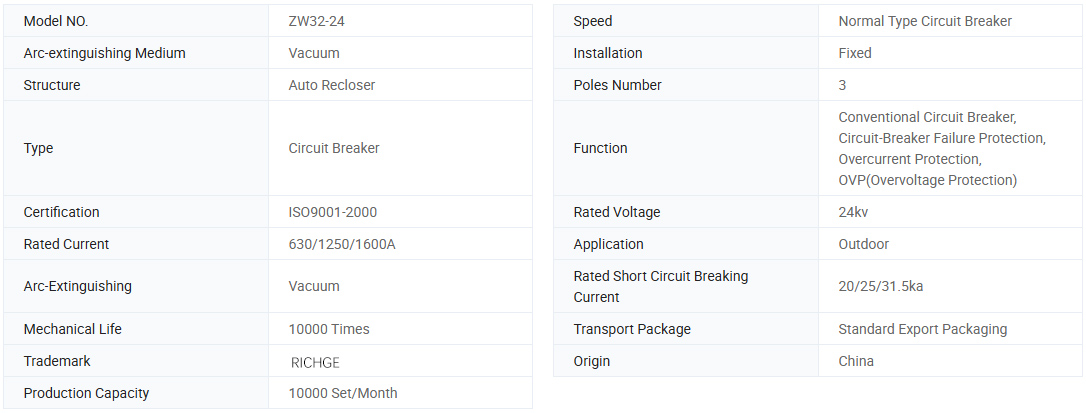

Grundlæggende info.

Modelbeskrivelse

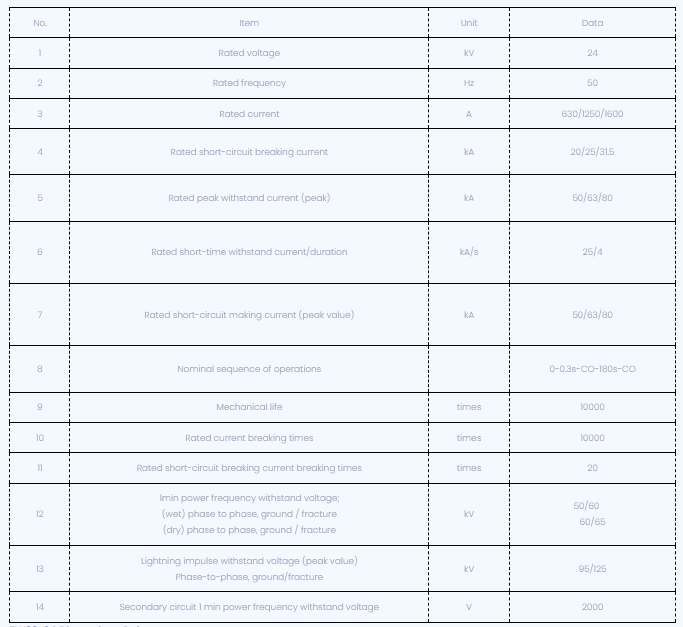

Teknisk parameter

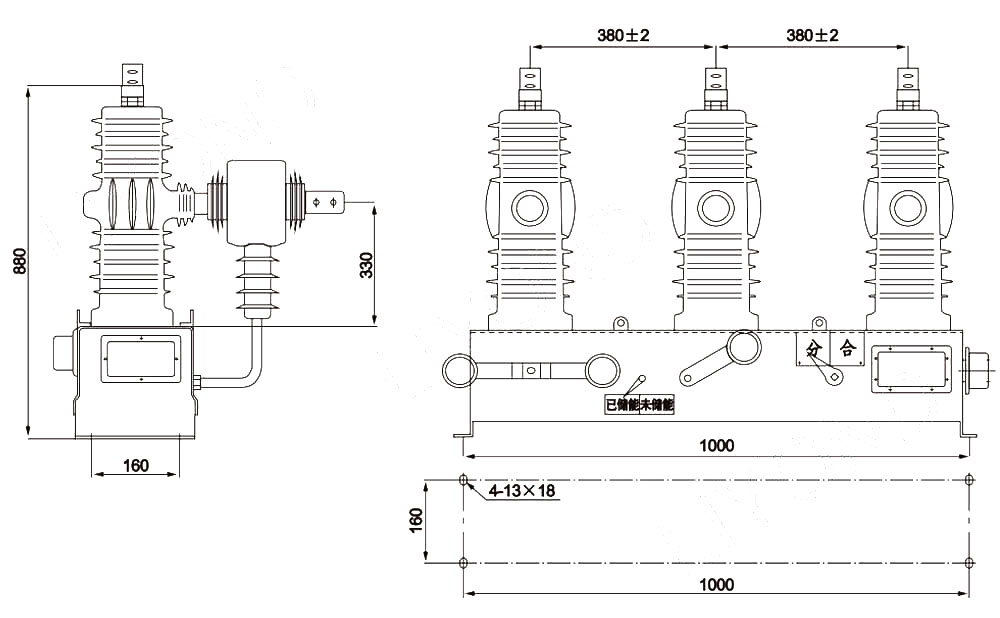

Oversigt Dimensionstegning

ZW32-24 Dimensioner Reference

Når du bestiller, skal du angive produkttypen, navn, mængde, nominel strøm, nominel kortslutningsbrudstrøm, strømforhold mellem den aktuelle transformer, driftstilstand og driftsspænding osv.

Arbejdsforhold

1. højde 1000 m;

2. den omgivende lufttemperatur er 45 ° C ~+65 ° C; Den daglige temperaturforskel er 25 ° C;

3. vindhastigheden er ikke større end 35 m/s;

4. jordskælvintensiteten overstiger ikke 8 grader;

5. Forureningsniveau: Niveau IV;

6. Installationssted: Ingen brandfarlig, tør eksplosionsfare, kemisk korrosionssted.
