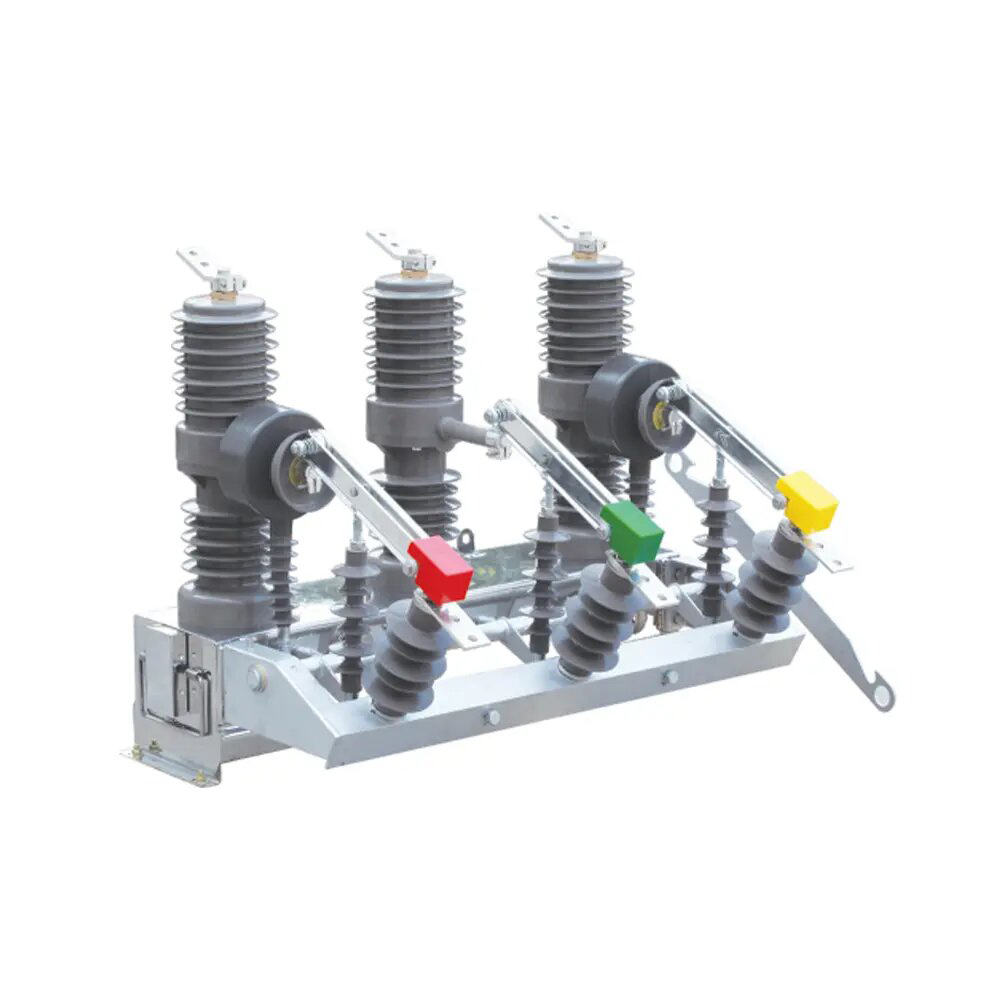

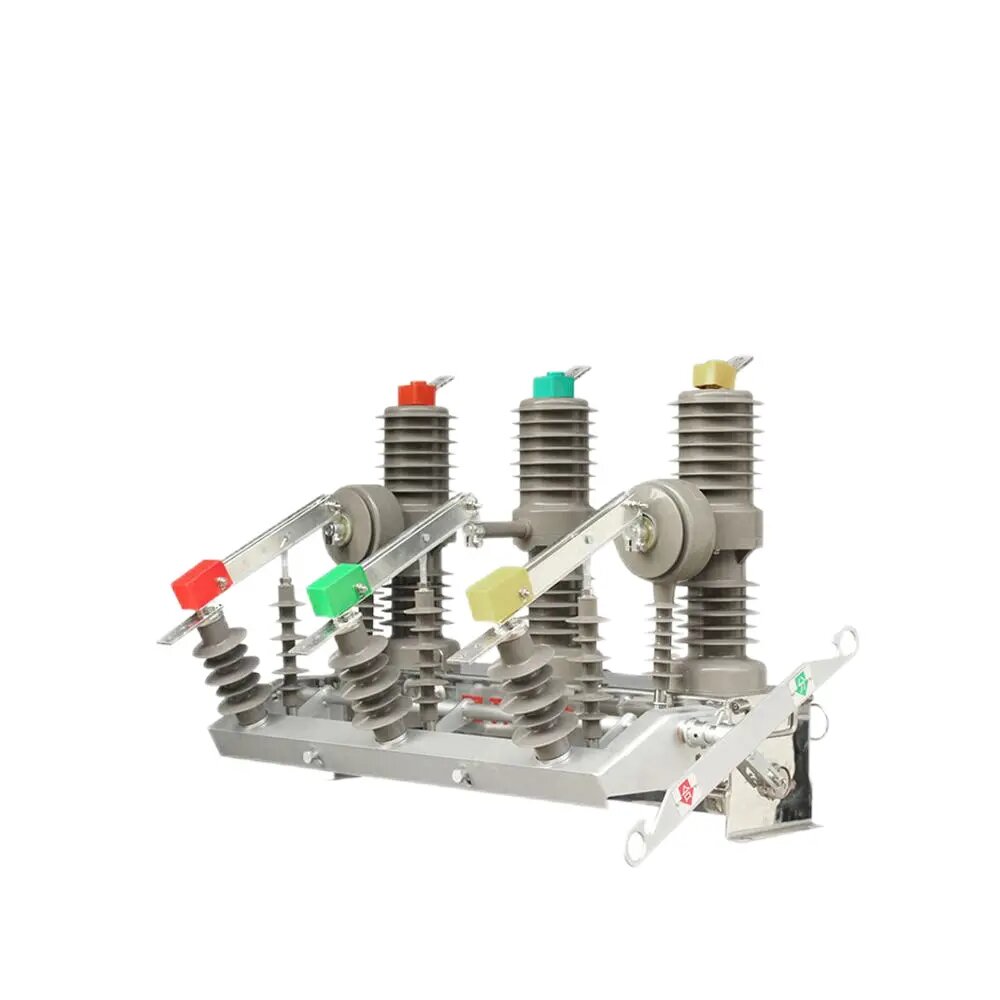

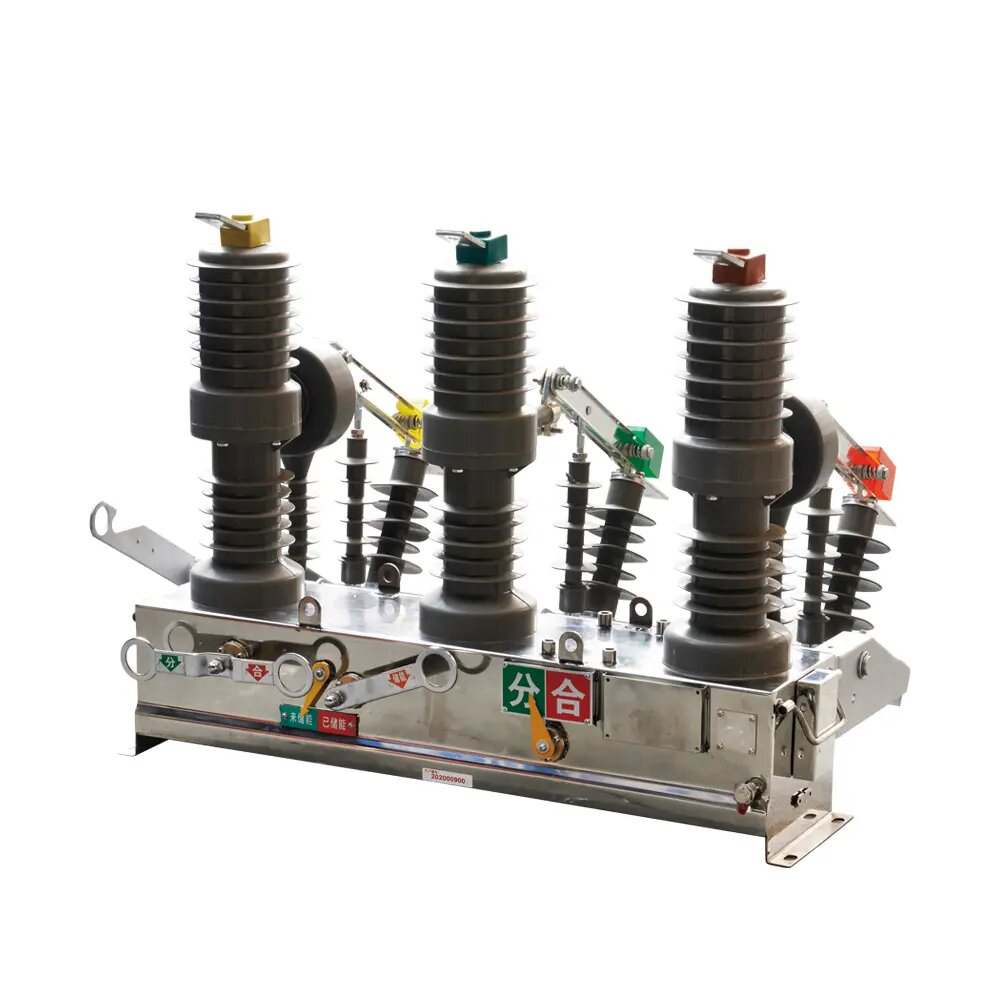

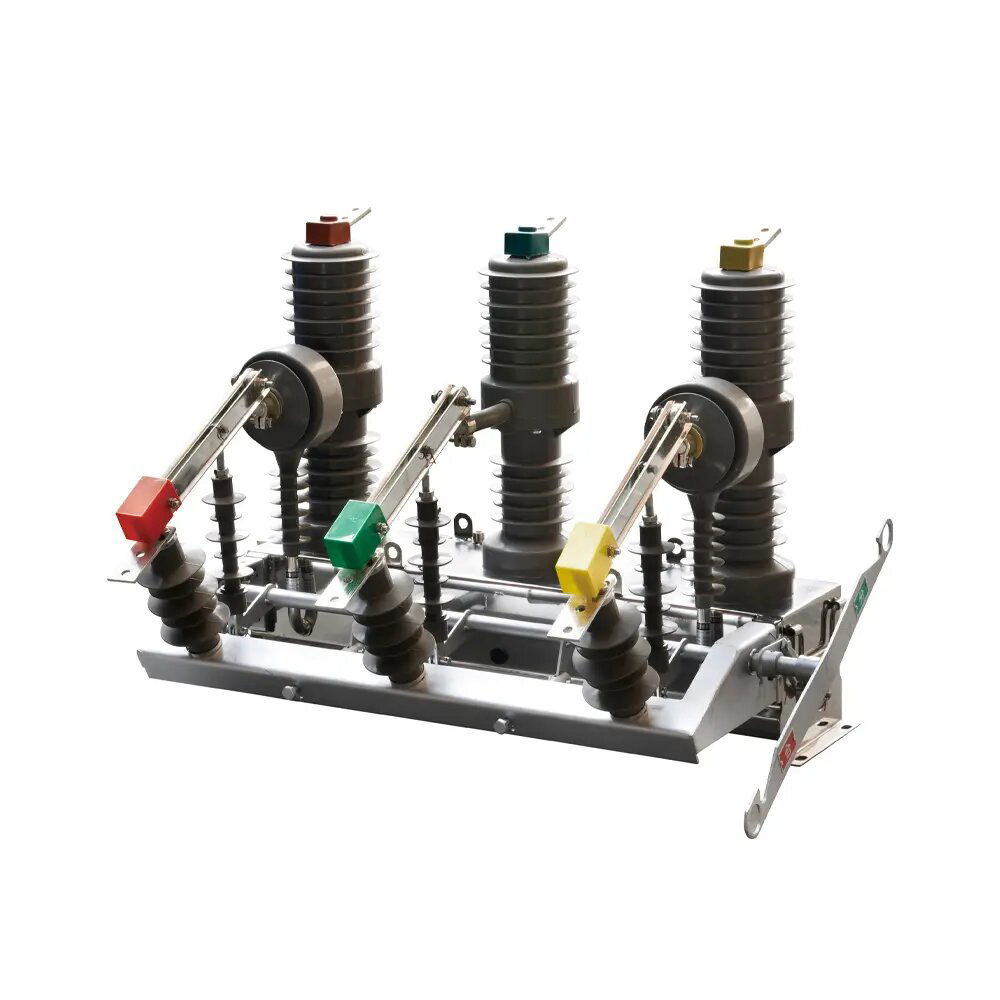

ZW32-12 Udendørs vakuumafbryder med controller Auto Recloser

ZW32-12 Udendørs vakuumafbryder med controller Auto Recloser

ZW32-12 Udendørs vakuumafbrydere (i det følgende benævnt strømafbryder) er et udendørs strømfordelingsudstyr med en nominel spænding på 12 kV og trefaset AC 50Hz. Det bruges hovedsageligt til at bryde og lukke belastningsstrømmen, overbelastningsstrøm og kortslutningsstrøm i elsystemet. Det er velegnet til beskyttelse og kontrol i substation og industrielle og minedriftstationssystemer og steder, hvor landdistriktsnettet ofte opererer.

ZW32-12-serie udendørs AC-højspændingsvakuumafbrydere overholder GB 1984 “AC højspændingskredsløb” og den internationale elektrotekniske kommission IEC 60056 “High-Voltage AC Circuit Breakers” og andre standarder.

Circuit Breaker har egenskaberne ved lille størrelse, let vægt, antikondensation og vedligeholdelsesfri og kan tilpasse sig barske vejrforhold og beskidte miljøer.

ZW32-12 Outdoor MV Vacuum Circuit Breaker er det udendørs distributionsudstyr med nominel spænding 12 kV, trefase AC 50Hz. Det bruges i Substation and Industrial and Mining Enterprises Distribution System til beskyttelse og kontrol af brug. Det bruges også i landdistriktsnettets steder med hyppig drift til brud og lukning af belastningsstrømmen og over belastningsstrømmen og kortslutningsstrømmen for elsystemet.

Uden isolering af vakuum -afbryderen vedtager silikone gummihus, med længere levetid, højere pålidelighed, god vejrbestandighed, praktisk til transport, god bedømmelse. Driftsmekanismen vedtager miniaturisering, høj pålidelig fjederdriftsmekanisme, har fordelene ved enkel struktur, mekanisk liv op til 10000 gange.

Denne afbryder og controller kan danne et komplet sæt som Recloser, realisere fjernbetjening, telemetri, fjernkommunikation, fjerntilpasning Fire fjernfunktion. Produktfunktioner: Ingen forbrændings- og eksplosionsfarer, vedligeholdelsesfri, lille størrelse, letvægt (mindre end 100 kg), lang levetid (millioner), sikkerhed og pålidelighed, enkel drift, praktisk vedligeholdelse og installation. Kan udstyres med Power Electronics PT til fjernbetjening af kort afstand kan udstyres med dobbelt strømforsyningautomatisk

Skiftende enhed og intelligentautomatisk genudviklingssystem Recloser -forudbetalingsmåler.

Standard: IEC 62271-100

Funktioner

1. Circuit Breaker vedtager en trefaset stiverstruktur, der har egenskaberne ved at bryde ydeevne, ingen forbrændings- og eksplosionsfarer, vedligeholdelsesfri, lille størrelse, let vægt og lang levetid.

2. Circuit Breaker vedtager en fuldt lukket struktur med god tætningsydelse, som hjælper med at forbedre ydelsen af ​​fugtbeskyttet og antikondensation og er især velegnet til brug i kolde eller fugtige områder.

3. trefaset søjler og nuværende transformere bruger importeret udendørs epoxyharpiks fast isolering eller bruger indenlandsk epoxyharpiks outsourcing silikone gummi solid isolering; Det har egenskaberne ved høj og lav temperaturresistens, ultraviolet resistens og aldringsmodstand.

4. driftsmekanismen vedtager en miniaturiseret fjederdriftsmekanisme, kraften i energilagringsmotoren er lille, og energiforbruget ved åbning og lukning er lav; Mekanismeoverførslen vedtager direkte transmissionstilstand, antallet af dele er lille, og pålideligheden er høj. Driftsmekanismen placeres i en forseglet mekanismeboks, der løser problemet med korrosion af driftsmekanismen og forbedrer pålideligheden af ​​mekanismen.

5. Åbnings- og lukning af afbryderen kan betjenes manuelt eller elektrisk og ved fjernbetjening. Det kan matches med intelligent controller for at realisere strømfordelingsautomation og kan også kombineres med Recloser for at danne automatisk genluser og sektionalizer.

6. Afbryderen kan udstyres med to-fase eller trefasede strømtransformatorer til overstrøm eller kortslutningsbeskyttelse og kan også give de nuværende erhvervelsessignaler til den intelligente controller; Aktuelle transformatorer til måling kan tilføjes i henhold til brugerkrav.

7. Afbryderen kan udstyres med en trefaset sammenkoblingsisoleringsafbryder, og der er en synlig brud, når isoleringskontakten er åben, og den er udstyret med en anti-Mistake-sammenlåsende enhed med strømafbryderens krop. Når afbryderen er i lukningspositionen, kan isoleringskontakten ikke åbnes eller lukkes; Strømafbryderen kan kun betjenes, når isoleringskniven er helt lukket eller åbnes helt. Angrester søjleisolatorer kan forbindes sammen for let vedligeholdelse.

Udvælgelse

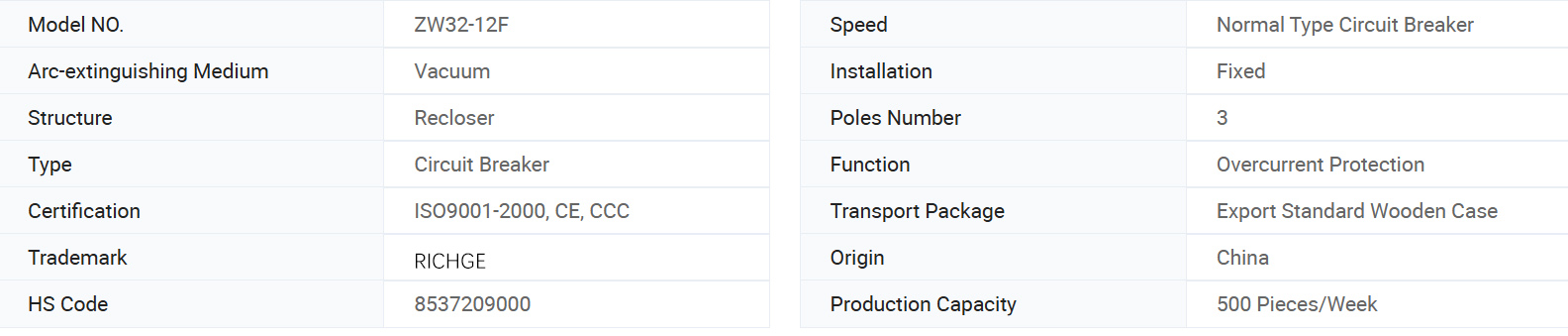

Grundlæggende info.

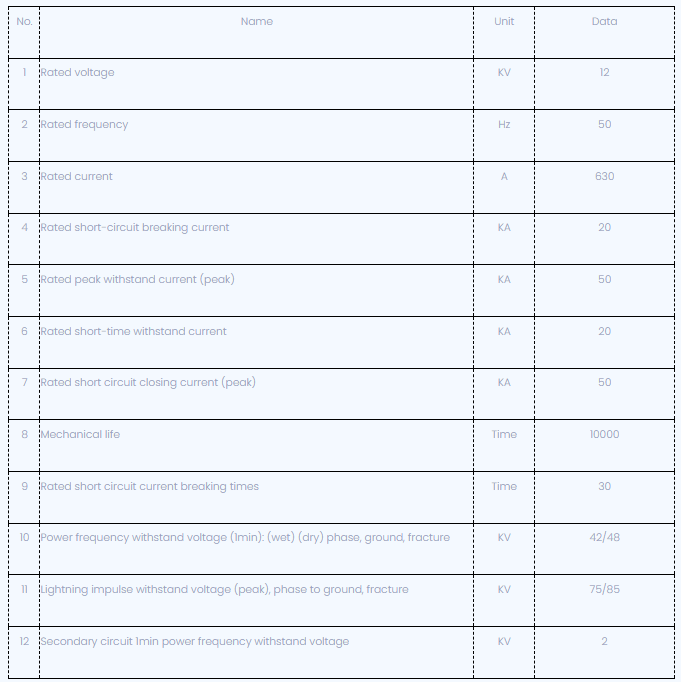

Teknisk parameter

Dimensionel tegning:

ZW32-12 Dimensioner Reference

ZW32-12 Strukturreference

ZW32 Auto Recloser Structure

Arbejdsforhold

1. omgivelseslufttemperatur: -40 ℃ ~+40 ℃;

2. højde: højst 2000 m;

3. den omgivende luft kan forurenes af støv, røg, ætsende gas, damp eller saltspray;

4. vindhastigheden overstiger ikke 34 m/s (svarende til 700PA på den cylindriske overflade);

5. Vibration eller jordbevægelse fra switchgear og kontroludstyr kan ignoreres;

6. Forureningsniveau: ⅲ
