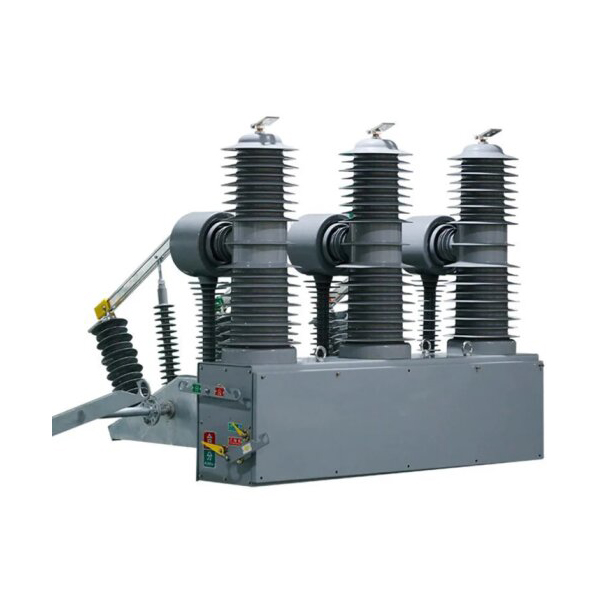

ZW32-40.5KV Udendørs stangmonteret vakuumafbryder 35kV Auto Recloser

ZW32-40.5KV Udendørs stangmonteret vakuumafbryder 35kV Auto Recloser

ZW32-40.5-serie udendørs højspændingsvakuumafbrydere bruges i trefasede kraftsystemer med AC 50Hz og nominel spænding på 35 kV, som et middel til at adskille og kombinere belastningsstrøm, overbelastningsstrøm og kortslutningsstrøm. Circuit Breaker kan udstyres med genindvindingscontroller til at identificere de aktuelle egenskaber og opnå flere automatiske genlæsning, selv leverede PT som en strømkilde til at blive en intelligent afbryder med spænding og aktuel signaludgang og kan kontrolleres; Ved den elektroniske PT for at tilvejebringe strøm og kan fuldføre den overstrømsforsinkelse, Inrush-strømforsinkelse, kortslutningskompositbeskyttelse med hurtig (brændstof.

ZW32-40.5 Udendørs højspændingsvakuumafbryder er hovedsageligt sammensat af integreret forseglet pol, strømtransformator, OperationG-mekanisme og kassekrop. Denne type afbryder er miniaturiseret, og dens skal er lavet af stålboks af høj kvalitet. Strømstrasformere kan vælges i henhold til brugernes behov. ZW32-40.5 Udendørs højspændingsvakuumafbryder og matchende intelligent kontrolkombination.On-off-driften af ​​switch kan realiseres lokalt, og det kan også betjenes af fjernbetjening gennem kommunikationsgrænseflade. Andre oplysninger om afbryderen kan også overføres til kontrolcentret, og kommunikationskanalen kan kables, optisk fiber.gprs/CDMA, GSM osv.

Funktioner

(1) ZW32-40.5-serie af produkter generelt for søjle-typen, trefaset fælles monteret på en mekanismeboks, den dynamiske ende af afbryderrummet gennem bøjningsarmen, isolerede bindestænger til udgangsakslen i mekanismen tilsluttet. Mekanismen og forbindelsesstangen, der er forbundet med afbryderen, er i en vandtæt kasse. Transmissionsmekanismen for afbryderen er sammensat af en forbindelsesstang og en krykkearm, og den dynamiske ende af interrupterkammeret er forbundet til driftsmekanismens udgangsaksel gennem en krykkearm, en isoleret bindestang, en forbindelsesstang og en driftsmekanisme. Rotationen af ​​udgangsakslen er drevet til at realisere den dynamiske kontakt med lysbuen slukningskammeret for at udføre opdeling og lukning.

(2) ZW32-40.5-serieprodukter er udstyret med den nuværende transformer, hver fase kan tage fire viklinger, hvoraf to bruges til måling, to til beskyttelse. I henhold til kundens behov kan 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 strømtransformator installeres.

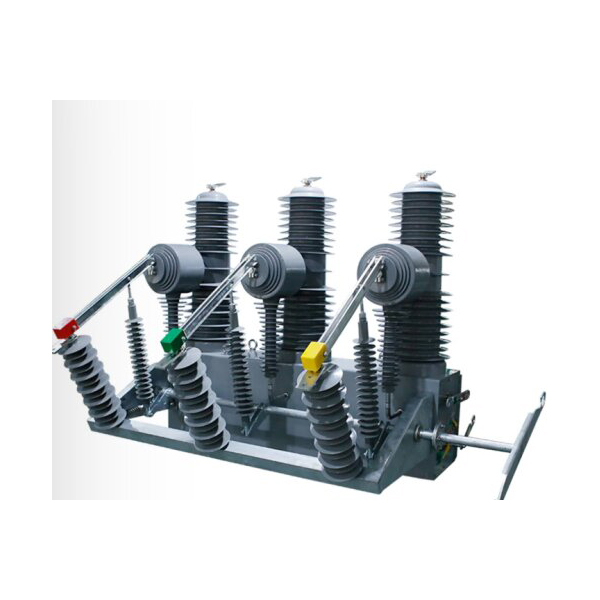

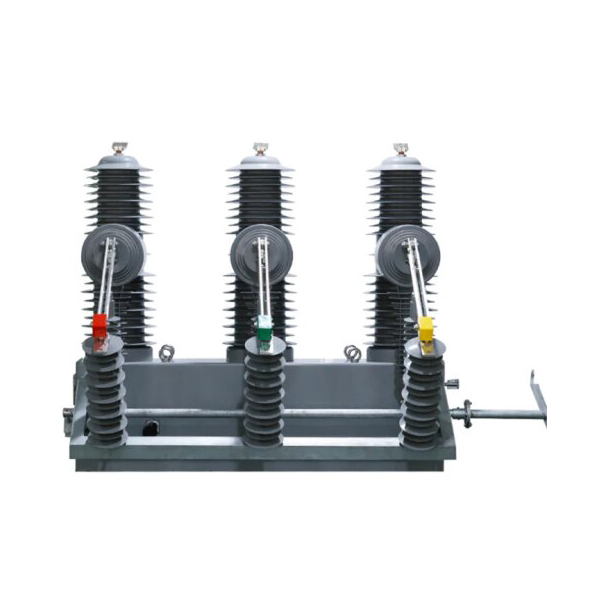

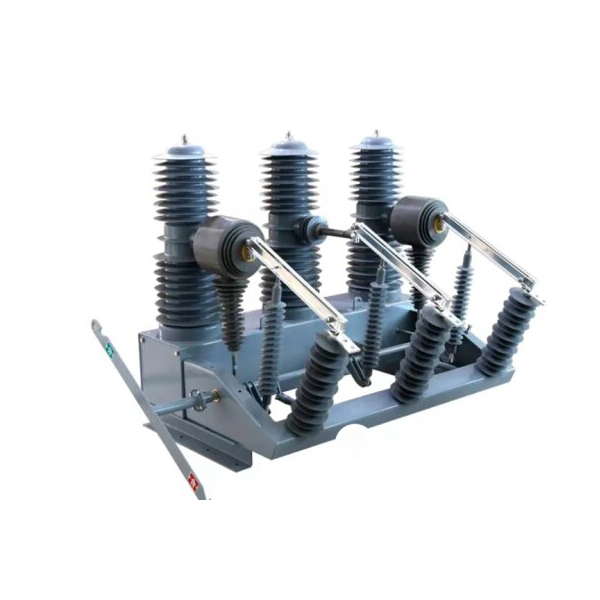

(3) Frakoblingsafbrydere kan føjes til siden af ​​afbryderen for at danne et udendørs højspændingsvakuumafbrydere og en udendørs højspændingsafbrydelse af kombinationsapparat, hvilket øger den synlige afbrydelse af pauser og har pålidelig sammenkobling.

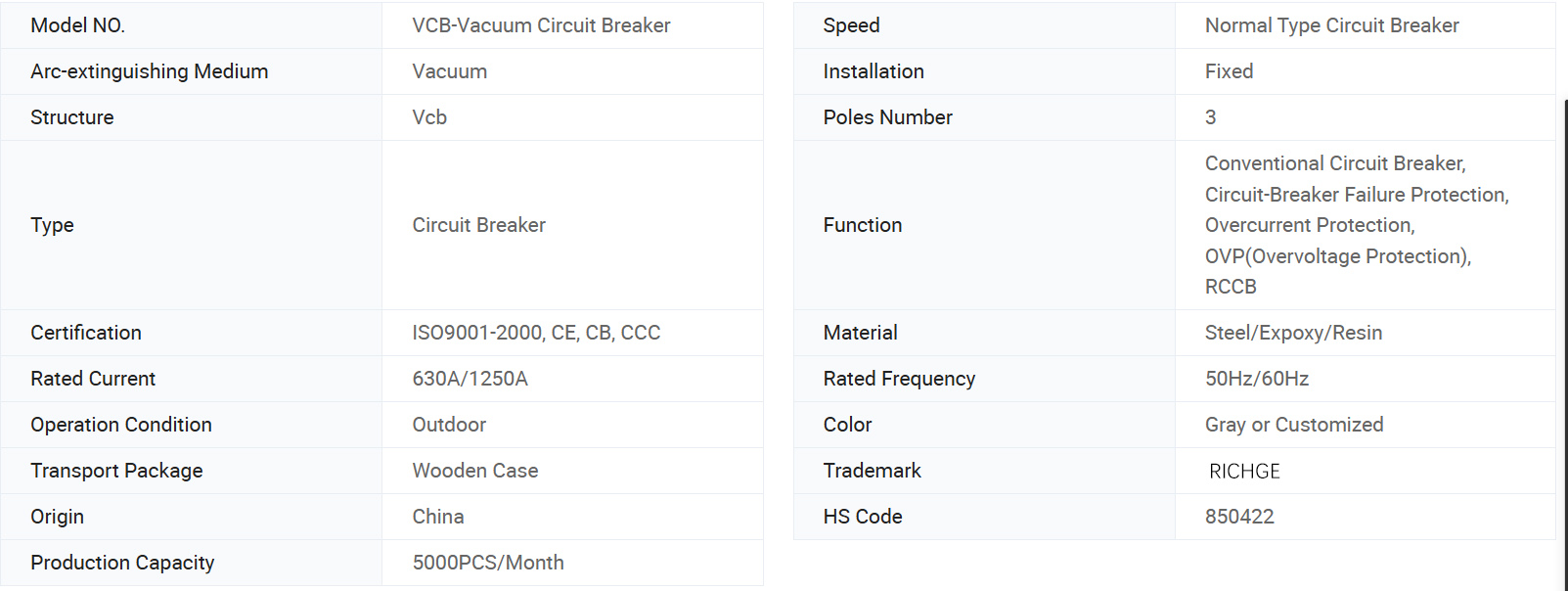

Grundlæggende info.

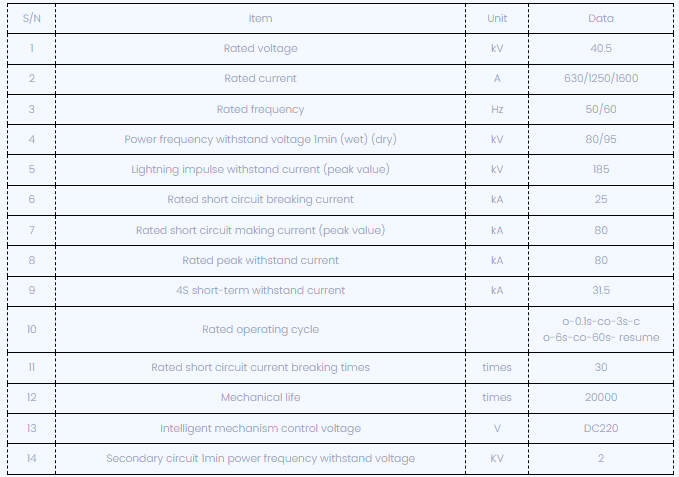

Teknisk parameter

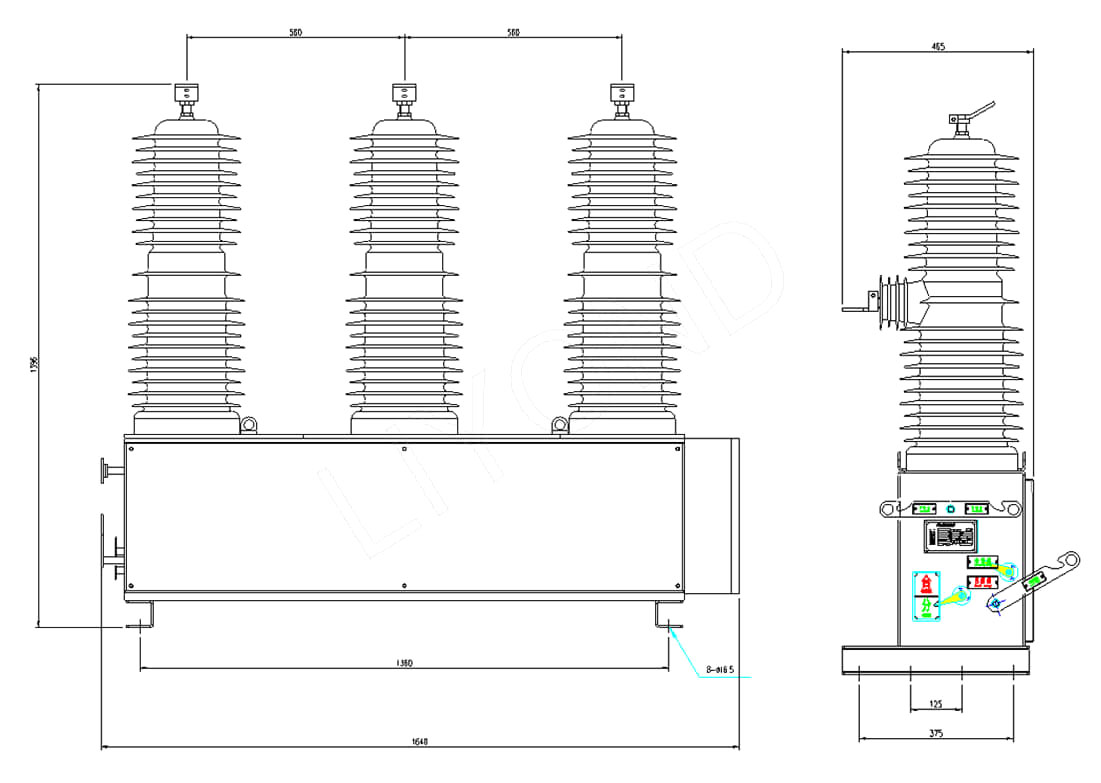

Dimensionel tegning:

ZW32-40.5Dimensions Reference

Når du bestiller, skal du angive produkttypen, navn, mængde, nominel strøm, nominel kortslutningsbrudstrøm, strømforhold mellem den aktuelle transformer, driftstilstand og driftsspænding osv.

Arbejdsforhold

1. omgivelseslufttemperatur: -30 ℃ ~+60 ℃;

2. højde: ikke mere end 2.000 meter;

3. vindhastighed overstiger ikke 34 m/s;

¨ Vibrationer eller jordbevægelser uden for switchgear og kontroludstyr er ubetydelige;

4. Forureningsniveau: Niveau IV;

5. Opbevaringstemperatur -40 ℃ ~+85 ℃.

FAQ

Q1: Er du en producent eller en erhvervsdrivende?

A1: Vi er en førende professionel producent.

Spørgsmål 2: Hvor lang er din leveringscyklus?

A2: Det afhænger af dine produktkrav og -mængde. Generelt kræves 5 til 10 arbejdsdage til levering

Q3: Hvad er din eftersalgsservice?

A3: Vi kan besvare brugernes spørgsmål løser deres problemer 24 timer i døgnet og giver omfattende teknisk support til alle vores produkter straks.

Q4: Hvordan løser du kvalitetsproblemer?

A4: Angiv detaljerede fotos af kvalitetsproblemerne. Vores tekniske og kvalitetsinspektionsafdelinger vil analysere dem. Vi giver en tilfredsstillende løsning inden for 2 dage.

Q5: Accepterer du tilpassede tjenester?

A5: Vi leverer OEM/ODM -tjenester og kan udskrive dit logo på produkterne. Vores professionelle tekniske og citatteam kan levere tilfredsstillende projekter i henhold til dine tegninger og parametre.
