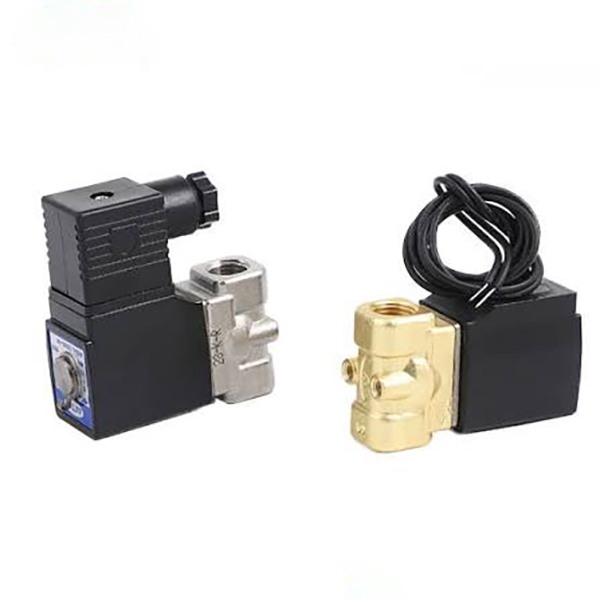

2S Series 2/2-vejs væskemagnetventil (direktevirkende + pilotbetjent)

Mærke:SOLH fra Richge Technology

Produktoversigt

  1. SOLH 2S-serien er 2/2-vejs normalt lukkede væskeafspærringsmagnetventiler, opdelt i to komplette produktlinjer:

     -- Direktevirkende 2S (030 / 050 serie med små åbninger)

     -- Pilotdrevet 2S (150~500 store åbningsserier)

  2. Designet til automatisk on/off kontrol af rent vand, trykluft, smøreolie, kølende skærevæske og svagt ætsende væskerørledninger. Kompakt integreret struktur med lækagesikker tætning; spoler understøtter langsigtet kontinuerlig energitilførsel.

     -- Direktevirkende type: Fuld åbning under 0MPa nul differenstryk, ideel til lavtryks mikrovæske grene

     -- Pilotbetjent type: Stor boring og høj flowkapacitet til hovedforsyningsrørledninger med store rørstørrelser

  3. Bredt matchet med værktøjsmaskiners kølekredsløb, rengøringssprøjteledninger, luftkompressorafløbssystemer, vandbehandlingsudstyr, automatisering af fødevareemballeringsvæske.

To produktlinjer Fuld klassificering: Direktevirkende NC VS pilotbetjent NC

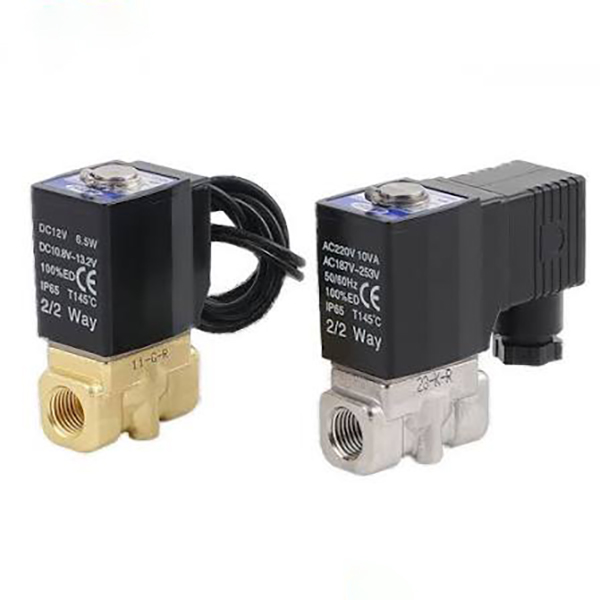

 1. 2S direktevirkende normalt lukket (modeleksempel: 2S-L030-08)

     -- Arbejdsprincip:Intet hjælpepilotluftkammer; elektromagnetisk spole trækker direkte ankerstammen for at åbne/lukke ventilsædet. Fuldt åben selv under 0MPa nul vand/lufttryk.

        * Sluk: Fjeder presser tætningen for at afskære rørledningsvæsken fuldstændigt;

        * Power ON: Spolen trækker armaturet opad for at åbne ventilporten for væskepassage

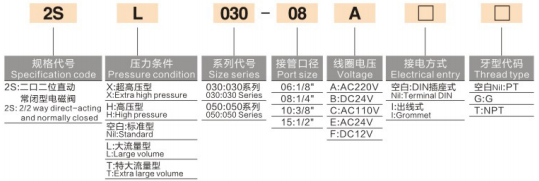

    -- Komplet modelkodningsregel:2S - Tryksuffiks - Størrelsesserie - Portgevind - Spolespænding - Ledningstype - Gevind Standard

        * 2S: Direkte virkende 2/2-vejs NC-magnetventil

        * Trykgradssuffiks: Blank=Standard / L=Stor flow / T=Ekstra stor flow / H=Højtryk / X=Ekstra højtryk

        * Størrelsesserie: 030 (mini), 050 (medium lille)

        * Portkode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Spændingskode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Ledningsføring: Blank=DIN-stikdåse, I=Kabelledningstype

        * Gevind: Blank=PT konisk gevind, G=G parallel BSPP, T=NPT amerikansk gevind

     -- Kernefordele:

        *Nul differenstrykstart, ingen minimumsgrænse for driftstryk, stabil drift for mikro-lavtryksvæskekredsløb

        * Ultrakompakt krop, vilkårlig monteringsvinkel uden tyngdekraftbegrænsning

        * Millisekunder hurtig respons for hurtige tænd-sluk-skiftecyklusser

     -- Ansøgningsscenarier:

       Lille CNC værktøjsmaskine køleolie spray, mini vaskemaskine mikro spray, 3C udstyr mikro luft/vand afskæring, vakuum hjælpevandforsyning, små grenrørledninger (G1/8 ~ G1/2).

  2.  2S Pilot-Operated Normally Closed Series

     -- Arbejdsprincip:Indbygget miniature pilotkontrolåbning; er afhængig af medium rørledningstryk for at løfte hovedmembranen/spolen. Minimum 0,05 MPa differenstryk påkrævet for fuld åbning. Spolen styrer kun et lille pilotudluftningshul med lavt strømforbrug.

        * Sluk: Pilothul forseglet, opstrøms tryk komprimerer hovedtætningen for at lukke rørledningen

        * Power ON: Pilotkammerets tryk udlufter, medium tryk løfter hovedspolen til væskeflow med stort volumen; maksimal åbningsstørrelse op til Φ50 (G2 tommer)

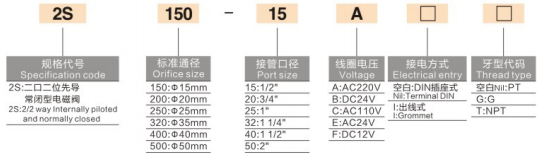

     -- Komplet modelkodningsregel:2S - Mundingsstørrelse - Portgevind - Spolespænding - Ledningstype - Gevindstandard

        * 2S: Pilotbetjent 2/2-vejs NC-magnetventil

        * Åbningsrammestørrelse: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Portkode: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Spændings-/ledningsførings-/gevindkoder helt i overensstemmelse med direkte virkende varianter

    -- Kernefordele:

        * Stor lige gennemboring, ultrahøj flowhastighed, minimalt trykfald i rørledningen til centraliseret vand-/luftforsyningsledning i hele ledningen

        * Lille lav-watt spole driver ventilhus med stor boring, lav varmeudvikling, velegnet til 24 timers non-stop kontinuerlig drift

        * Bred strømningskanal, der ikke er let at tilstoppe, kompatibel med industrielt cirkulerende kølevand indeholdende mindre suspenderede urenheder

     --Ansøgningsscenarier:

        Luftkompressorens hovedindsugnings-/drænrørledninger, store samlebånd til sprayrensning af hovedvandkredsløb, samlerør til bulkvandbehandling, stemplingsudstyr, der køler hovedolieledninger, kraftige industrielle vandforsyningssystemer.

Universelle delte produktfunktioner (direkte + pilotbetjent)

  1. Standard Normally Closed (NC) Funktion Fabriksindstilling

     Automatisk sluk ved strømafbrydelse forhindrer væskeoverløb og lækage under nedlukning af udstyr for højere systemsikkerhed.

  2. Flere valgfrie tætningsmaterialer

     -- Standard NBR nitrilgummi: Universal til vand, luft, smøreolie

     -- Valgfri EPDM ethylen propylen: Syre/alkali resistent, varmt vand og fødevaregodkendt ren væske dedikeret

  3. Holdbar højtemperatur laveffektspole

     Varmebestandig isoleringsspole for langvarig kontinuerlig energitilførsel, anti-brændingsstabil isolering; dobbelte ledningsmuligheder (DIN-stik / ledning) for fleksibel skabslayout.

  4. Multi internationale trådstandarder for eksport

     PT British taper, G BSP parallel, NPT American gevind valgfri, kompatibel med indenlandsk automatisering og oversøiske produktionslinjer.

  5. Fuldtryksgraderet tilpasning

     Direktevirkende serie understøtter tilpasning af standard / stort flow / højt / ekstra højt tryk; pilotserier, der er normeret til standard industrielt væsketryk 0,05~1,0MPa.

  6. Tyngdekraftsfri universalmontering

     Kan installeres lodret, vandret eller omvendt, passer til trangt indvendigt layout af elskab.

Samlet tabel over generelle tekniske specifikationer

Direkte VS-pilotbetjent sammenligningstabel med fuld udvælgelse

Segmenterede typiske anvendelsesscenarier

  1. Direktevirkende NC-applikationsområde

     -- Enkeltpunkts køleolieindsprøjtning & mikrospray til små CNC-værktøjsmaskiner

     -- Vakuum ekstra vandforsyning & mini luftkredsløb til/fra for 3C automationsudstyr

     -- Små ultralydsrensningsmaskiner, laboratoriemikrovæskekontrolsløjfer

     -- Udstyrsvedligeholdelsesgren, enkeltpunkts vand/gas-afbryder til små armaturer

  2.Pilotdrevet NC applikationsområde

     -- Luftkompressor komplet maskinafløb og afspærring af hovedluftrørledning

     -- Hovedvandkredsløbskontrol til stort samlebåndssprayrenseudstyr

     -- Bulk vandbehandlingsudstyr og højstrøms cirkulerende kølehovedrør

     -- Fødevareemballage, kemisk udstyr, hovedafspærringsventil for væske med stor boring

Regler for kerneudvælgelse

     -- Statisk tryk i rørledningen ＜0,05 MPa, intermitterende mikrovæskeforsyning → Skal vælge direktevirkende 2S

     -- Rørstørrelse ≥G1/2, højstrømshovedsamling, stabilt langtidsvand/lufttryk → Vælg pilotbetjent 2S

     -- Varmt vand, fødevaregodkendt, svagt syre/alkalimedium: Angiv EPDM-forsegling ved bestilling

     -- Centraliseret ledningsføring inde i maskinens styreskab: Prioriter ledningstypen DIN-stik

     -- Udendørs fugtigt udstyr: Vælg ledningstype med vandtæt kabelforskruning

Matchede komplette pneumatiske og væskekredsløbsløsninger

  1. Lille kølegrenkredsløb

     -- AFC luftserviceenhed → 3V serie 3/2 magnetventil → PU slange → 2S direkte virkende ventil (kontrol med kølevandskredsløb)

  2. Fuldfør maskinens hovedvandsamlingskredsløb

     -- Vandtank / luftkompressor hovedrør → 2S pilot ventil med stor boring → flerstations sprøjteforgreningsledninger

  3. Eksplosionssikkert væskeværkstedskredsløb

     -- Eksplosionssikker luftkildebehandlingsenhed → 50-VPE eksplosionssikker 3-vejsventil + brugerdefineret eksplosionssikker spole 2S pilotventil

Resumé af én sætning

     SOLH 2S serie 2/2-vejs normalt lukket væskemagnetventil opdeles i nul-tryks opstart direkte-virkende model med lille åbning og lav-effekt high-flow pilot-betjent stor boring variant, med valgfri NBR/EPDM tætninger, multi-gevind multi-spændings kompatibilitet, almindeligt anvendt til automatisk vand, luft, olie, olie, afspærring af værktøjsmaskiner, værktøjsmaskiner, afspærring af værktøjsmaskiner, vandbehandlingsudstyr.
