2W Series 2/2-vejs væskemagnetventil (direktevirkende + pilotbetjent)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH 2W-serien er en universel industriel 2/2-vejs normalt lukket væskeafspærringsmagnetventil, opdelt i to strukturelle linjer: direktevirkende 2W (030/050 lille serie) og pilotbetjent 2W (150~500 store boreserier). Den udfører automatisk tænd/sluk-kontrol for rent vand, trykluft, smøreolie, kølende skærevæske og svagt ætsende væskerørledninger.

       * Ventilhus af messing med flerlags anti-korrosionsforsegling; dobbelte muligheder for nul-tryks opstart direkte type og høj-flow pilot type for fuld rækkevidde valg

       * Standardiserede dimensioner og gevindspecifikationer, kompatibel med PT/G/NPT multitråd til global eksport

       * Lavtemperaturbestandig spole understøtter stabil langsigtet kontinuerlig energitilførsel

     Bredt matchet med vandbehandlingsudstyr, værktøjsmaskiners kølekredsløb, sprayrenselinjer, luftkompressorrørledninger og fuld-industrielle væskeautomatiseringssystemer.

To produktlinjer Fuld klassificering: Direktevirkende NC VS pilotbetjent NC

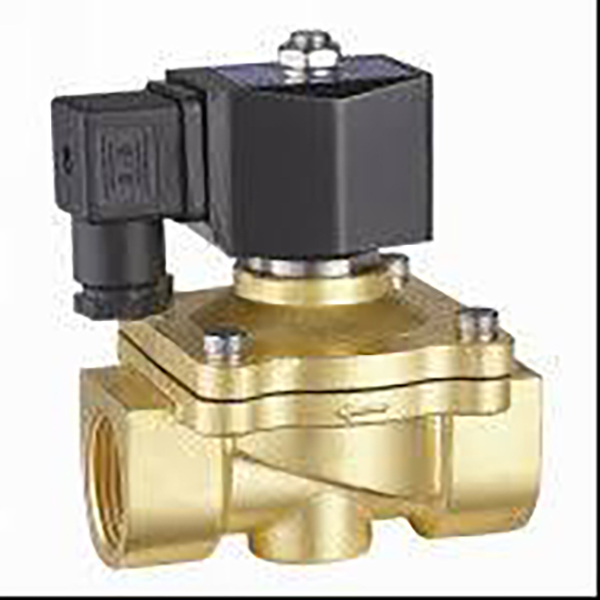

  1. 2W direktevirkende normalt lukket (modeleksempel: 2W-L030-08)

     --Arbejder Princeple:Elektromagnetisk spole driver direkte ankerstammen til at åbne/lukke hovedventilsædet, hvilket muliggør fuld åbning under 0MPa nul mellemtryk.

        * Sluk: Fjederen komprimerer tætningspakningen for helt at afskære rørledningsvæsken

        * Strøm ON: Elektromagnetisk kraft løfter spolen for at realisere tovejs væskecirkulation

           Intet hjælpepilotkammer, ultrasimpel struktur med millisekunder hurtig respons.

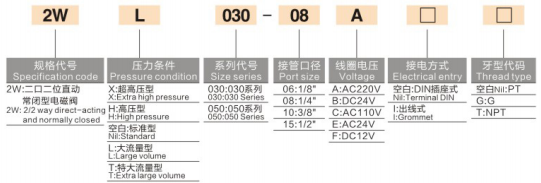

    -- Komplet modelkodningsregel

     2W - Tryk/flow-suffiks - Størrelsesserie - Portgevind - Spolespænding - Ledningstype - Gevind Standard

        * 2W: Direktevirkende 2/2-vejs normalt lukket magnetventil

        *  Tryk og flow suffiks: Blank=Standard / L=Stor flow / T=Ekstra stor flow / H=Højtryk / X=Ekstra højtryk

        *  Størrelsesserie: 030 (miniature), 050 (mellem lille)

        *  Portkode: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        *  Spændingskode: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        *  Kabletstilstand: Blank=DIN-stik (standard for styreskab), I=vandtæt ledning (udendørs fugtigt udstyr)

        *  Gevindstandard: Blank=PT britisk konisk gevind, G=G parallelgevind, T=NPT amerikansk gevind

   --  Kerne fordele

       *  Nul differenstrykstart, ingen minimumsgrænse for driftstryk, stabil åbning under vakuum, mikrotryk og mikrostrømsvandkredsløb

        *  Ultrakompakt krop, vilkårlig monteringsvinkel til trangt udstyrsskabslayout

        *  Millesekund hurtig on-off respons, velegnet til højfrekvente intermitterende start-stop-cyklusser

        *  Lille ventilhus med lave forbrugsomkostninger, økonomisk førstevalg til enkeltpunktsgrenstyring

     --  Applikationsscenarier

      Enkeltpunkts køleolieindsprøjtning til små CNC-værktøjsmaskiner, mini sprayrensemaskiner, mikroluft/vandstyring til 3C automationsudstyr, små grenafbrydere af luftkompressorer, laboratoriemikrovæske tænd/sluk kontrol.

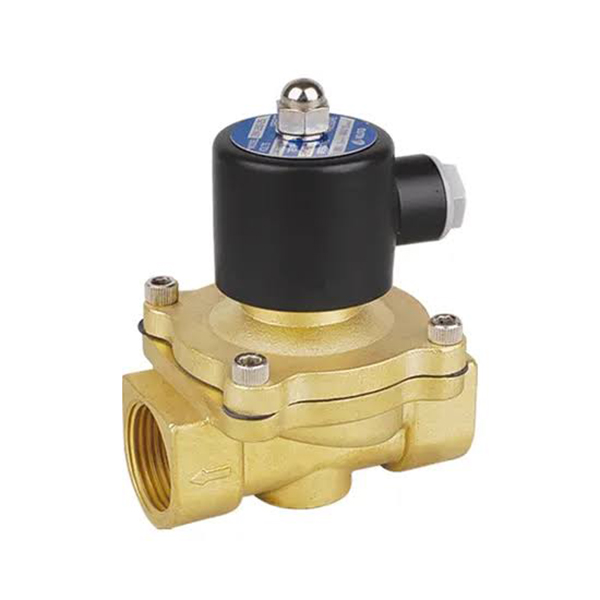

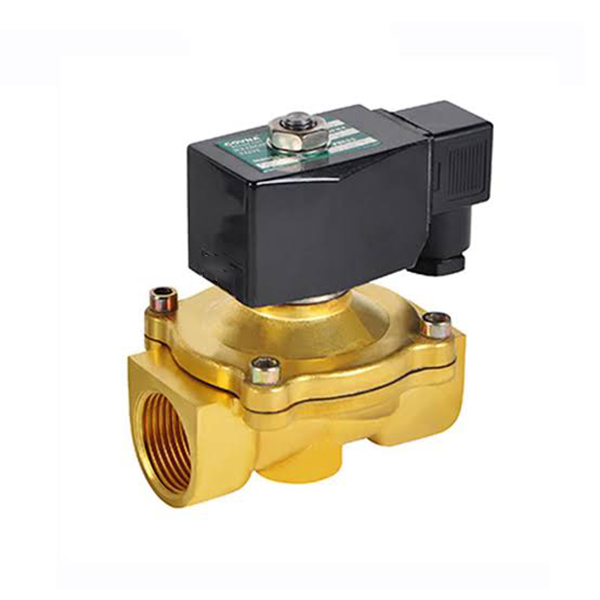

  2. 2W pilotbetjent normalt lukket (modeleksempel: 2W250-25)

     -- Arbejdsprincip:Indbygget pilotudluftningsåbning, der er afhængig af rørledningsmiddeltryk til at løfte hovedspole med stor boring; spole styrer kun lille pilothul med lavt strømforbrug og lav varmeudvikling. Minimum opstartsdifferenstryk 0,05MPa, ventilen kan ikke åbne helt uden mellemtryk.

        * Sluk: Pilothul forseglet, internt hulrumstryk komprimerer tætningen for at lukke rørledningen

        * Power ON: Pilotkammerets tryk udlufter, middeltryks jackstik åbner hovedventilen til væskeflow med stort volumen, maksimal åbning op til Φ50 (G2 tommer)

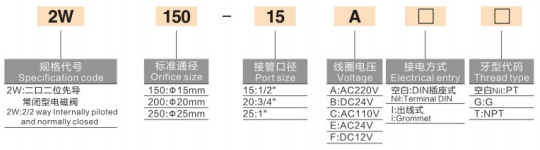

    --Komplet modelkodningsregel

        2W - Åbningsstørrelse - Portgevind - Spolespænding - Ledningstype - Gevind Standard

        *  2W: Pilotbetjent 2/2-vejs normalt lukket magnetventil

        *  Standard åbningsstørrelse: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        *  Portkode: 15=G1/2, 20=G3/4, 25=G1, 32=G1¼, 40=G1½, 50=G2

        *  Spændings-, lednings- og gevindkoder kan udskiftes fuldt ud med direktevirkende serier, kompatible spolereservedele

  3. Kerne fordele

     -- Ekstra stor lige gennemboring til høj medium flow, ultralavt tryktab i rørledningen, ideel til centraliseret vand-/luftforsyningsledning i hele ledningen

     -- Laveffekt spole driver ventilhus med stor boring, lav temperaturstigning under 24 timers kontinuerlig drift, anti-brændingsydelse

     - Bred strømningskanal, der ikke er let at tilstoppe, understøtter cirkulerende industrielt kølevand med små suspenderede urenheder

     - Enkelt pilotventil kan erstatte flere små direkte ventiler, forenkle hovedrørledningslayout og reducere indkøbsomkostninger

  4.Applikationsscenarier

     Hovedvandkredsløbskontrol til stort samlebåndssprayrenseudstyr, fuld maskinafløb og afspærring af luftkompressorer og hovedluftrørledning, cirkulerende kølesystem med store strømningsrør, vandbehandlingsudstyr, generel væskehovedafbryder til fødevareemballage og kemisk udstyr.

Universelle delte kernefunktioner (direkte + pilotbetjent)

  1.Ensartet NC normalt lukket funktion (fabriksstandard)

     Automatisk sluk ved strømafbrydelse forhindrer effektivt overløb, vand/luftlækage under nedlukning af udstyr for højere systemsikkerhedsbeskyttelse.

  2. Dobbelt valgfri tætningsmateriale

     -- Standard NBR nitrilgummi: Universal til rent vand, trykluft og smøreolie generelle arbejdsforhold

     -- Valgfri EPDM-ethylenpropylen: Varmebestandig, svag syre- og alkalibestandig, dedikeret til varmt vand, fødevaregodkendt ren væske og bejdseudstyr

  3. Multi-spec universelle kompatible spoler

     Fuld AC & DC spændingsdækning, laveffekt isoleret spole, der understøtter langsigtet kontinuerlig energiforsyning; dobbelte ledningssystemer (DIN-socket / vandtæt ledningsledning), der kan tilpasses indendørs kabinet og udendørs udstyrsledninger.

  4.Multi internationale eksporttrådsstandarder

     Tre gevindmuligheder: PT British taper, G parallel BSPP, NPT American thread, matchende indenlandsk automationsudstyr og eksportkrav til oversøisk produktionslinje.

  5. Tyngdekraftsfri universel montering

     Ventilhuset kan installeres lodret, vandret eller omvendt uden at påvirke åbnings-/lukkeydelsen, perfekt til kompakt skabslayout.

  6. Fuld trykkvalitet tilpasning

     Direct-serien understøtter standard / højtryk / ekstra højt tryk / stort flow tilpassede versioner; pilotserien tilpasser sig naturligt til konventionelt industrielt væsketrykområde 0,05~1,0MPa.

Samlet tabel over generelle tekniske specifikationer

Direkte VS-pilotbetjent sammenligningstabel med fuld udvælgelse

Segmenterede typiske anvendelsesscenarier

  1. 2W direkte virkende NC-anvendelige felter

     -- Enkeltpunkts køleolieindsprøjtning & mikrospray til små CNC-værktøjsmaskiner, enkel stationsmikrovæskestyring

     -- Vakuum hjælpevandforsyning & lille pneumatisk gren on/off til 3C automationsudstyr

     -- Lille ultralydsrensningsudstyr, laboratoriemikrovæskekontrolsløjfer

     -- Udstyrsvedligeholdelsesgren, enkeltpunkts vand/gas-afbryder til små armaturer

  2. 2W pilotdrevne NC-anvendelige felter

     -- Luftkompressor fuld maskinafløb, værksteds hovedluftrørledning afskæringsventil

     -- Master vandkredsløbskontrol til stort samlebåndssprayrengøringsudstyr

     -- Vandbehandlingscirkulationssystem, industriel køling af store samlerør

     -- Væskehovedafbryder med stor boring til fødevareemballage og komplet kemisk udstyr

Regler for kerneudvælgelse

     -- Rørlednings vand/lufttryk under 0,05 MPa, intermitterende mikromedium, vakuumkredsløb → Skal vælge 2W direktevirkende type

     -- Rørstørrelse ≥G1/2, højstrømstransmission i hele hovedrøret, langtidsstabil trykrørledning → Vælg 2W pilotdrevet type

     -- Varmt vand, renset vand, arbejdsbetingelser med svag syrevæske: Angiv EPDM fødevaregodkendt forsegling ved afgivelse af ordre

     -- Centraliseret ledningsføring inde i maskinens styreskab: Prioriter DIN-stikledningstype; udendørs spray & fugtigt udstyr vælg I vandtæt ledningstype

     -- Højtryksvandkredsløb og højstrømsstationer kan vælge tilpassede ventilhuse med suffikset H/L/T

Matchede komplette pneumatiske og væskekredsløbsløsninger

  1. Lille kølegrenkredsløb

     AFC luftserviceenhed → 3V serie 3/2 magnetventil → PU plastrør → 2W direkte virkende ventil (kølevandskredsløb til/fra kontrol)

  2. Fuldfør maskinens hovedvandsamlingskredsløb

     Vandtank / luftkompressor hovedrør → 2W pilot storboret ventil → grenlevering til hver stations sprøjterørledning

  3. Eksplosionssikkert væskeværkstedskredsløb

     Eksplosionssikker luftkildebehandlingsenhed → 2W pilotventil med brugerdefineret eksplosionssikker spole, matchet med eksplosionssikre automatiske kontrolrørledninger

Resumé af én sætning

     SOLH 2W-serien messing 2/2-vejs, normalt lukket væskemagnetventil giver nul-tryks opstart lille direkte virkende variant og laveffekt high-flow stor pilotdrevet variant, med valgfri NBR/EPDM fødevaregodkendt tætning, multi-gevind og multi-spændings kompatibilitet, almindeligt anvendt til automatisk vand, luft, olie, afspærring af værktøjsmaskiner, afsprayning af værktøjsmaskiner, væskebehandlingskontrol og væskebehandling udstyr.
