3F / 3FM Series 3/2-vejs fodpedalventil | Normalt lukket direkte virkende pneumatisk fodventil

Mærke: SOLH by Richge Technology | Fuld kompatibel erstatning for AirTAC 3F / 3FM fodventil

1. Produktoversigt

     SOLH 3F og 3FM serierne er3/2-vejs direkte virkende normalt lukkede pneumatiske fodpedalventiler, fuldt kompatibel og udskiftelig med originale AirTAC 3F210 og 3FM210 modeller. 3F210 anvender et kraftigt trykstøbt aluminiumshus, mens 3FM210 har en letvægts mini-plastikstruktur. Begge serier vedtager indbygget udstødningsdesign med standard P/A/R luftportlogik. De fungerer som håndfrie pneumatiske omskiftningsenheder, og de bruges i vid udstrækning til enkeltvirkende cylinderstyring, vakuumbrydning, manuel jog-luftkredsløb on-off, stempling og fastspændingskontrol.

  1.1 Kerneluftportlogik og arbejdsprincip

     • Air Port definition: P (luftindtag), A (arbejdsudtag), R (indbygget udstødningsport)

     • Normalt lukket tilstand (pedal frigivet): P-indløb lukket, A-port kommunikerer med R-udstødningsport for at frigive cylinderresttryk øjeblikkeligt

     • Arbejdstilstand (pedal trykket): P-A kredsløb åbner for lufttilførsel, R udstødningsport lukket for at opretholde trykket

     • Låsefunktion (L-suffiks): Udstyret med låsefligstruktur. Tryk én gang for at låse pedalen for kontinuerlig lufttilførsel; tryk igen for at låse op og nulstille trykaflastningen

     • Standard funktion: Ikke-L-modeller er af typen med øjeblikkelig selvnulstilling, som automatisk afskærer luften og frigiver trykket efter fodudløsning

2. Modelkodningsregler og definition

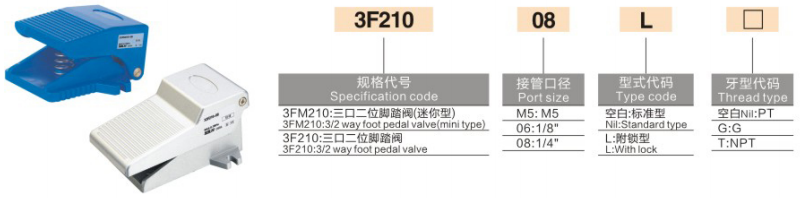

     Kodningslogik: 3(F/FM)210 - [Portstørrelse] [L-låsning] - [Trådtype]

  2.1 Seriehusdefinition

     • 3F210: Standard kraftigt aluminiumslegeringshus 3/2-vejs fodventil

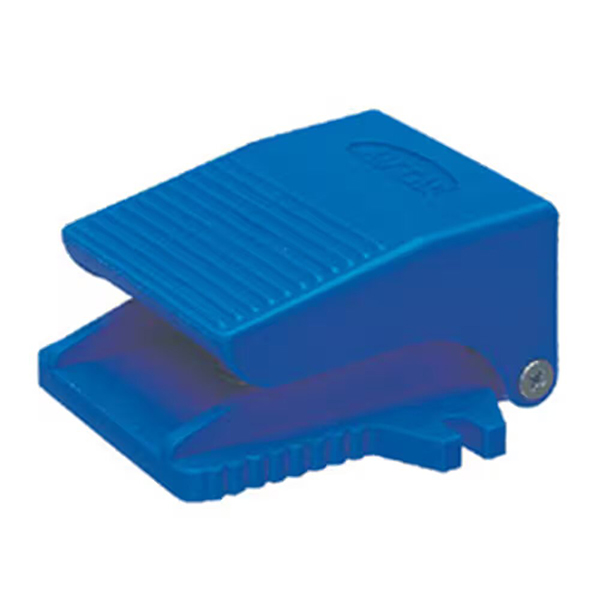

     • 3FM210: Mini letvægts plastik fodventil, kompakt størrelse til installation med snæver plads

  2.2 Portstørrelsesspecifikation

     • M5: M5×0,8 fint gevind (eksklusivt til 3FM minimodel, mikropilotluftstyring)

     • 06: G1/8 (PT1/8) standardgevind

     • 08: G1/4 (PT1/4) mainstream universel specifikation for industrielt værktøj

  2.3 Funktion & trådsuffiks

     • L suffiks: Med selvlåsende struktur til langvarig trykhold

     • Nej L: Øjeblikkelig selvnulstilling, automatisk trykaflastning efter pedaludløsning

     • Trådtype: Blank=PT konisk gevind; G=britisk standard parallel gevind; T=NPT Amerikansk konisk gevind

     Modeleksempel: 3F210-08L | G1/4 port aluminiumslegering fodventil med selvlåsende funktion; 3FM210-M5 | M5 gevind mini plast mikro fodventil

  2.4 Sammenligningstabel med fuldstændig seriespecifikation

3. Tekniske kerneparametre

4. Udvalgsforskel: 3F Aluminium Series vs 3FM Mini Plastic Series

5. Funktionel skelnen: Selvnulstilling vs selvlåsende

     • Non-L Instant Self-Reset Type: Pedalen springer automatisk tilbage efter fodslip, afbrydelse af lufttilførslen og frigivelse af tryk fra port A. Det er den mest almindelige type til jogging og intermitterende kontrolscenarier.

     • L Suffiks Selvlåsende Type: Tryk én gang for at låse pedalen for kontinuerlig lufttilførsel og trykholding; tryk igen for at låse op og frigive resterende tryk. Specielt designet til langvarig trykvedligeholdelse af pneumatiske kredsløb.

6. Udskiftning og typiske applikationer

  6.1 Kompatibel udskiftning

     SOLH 3F/3FM-serien erstatter fuldt ud originale AirTAC 3F210/3FM210-serier og indenlandske Xinchang/SOLIH-ækvivalente modeller og kan direkte opgradere og erstatte gamle FV320 fodpedalventiler med perfekt dimensionel og funktionel kompatibilitet.

 6.2 Typiske anvendelsesscenarier

     • Enkeltvirkende cylinderfodkontrol: Luftkilde → 3F fodventil → enkeltvirkende cylinder; cylinderen vender automatisk tilbage og udløser trykket, når pedalen slippes, hvilket realiserer sikker intermitterende drift.

     • Vakuum sugekop trykaflastning: Trin til at tilføre luft for at afbryde vakuum; slip pedalen for at udsuge luft og eliminere sugekoppens holdekraft for hurtig udløsning af emnet.

     • Industriel forarbejdningskontrol: Manuel fodkontakt til små prægemaskiner, slibemaskiner og pneumatiske fastspændingssystemer, frigør hænder til effektiv drift.

Resumé af én sætning

     SOLH 3F/3FM-serien 3/2-vejs normalt lukkede fodpedalventiler inkluderer kraftige selvnulstillede/selvlåsende aluminiumsmodeller og mini letvægtsplastikmodeller. Med IP54 støvtæt og stænksikker ydeevne, smørefri drift og fuld AirTAC-kompatibilitet er de standard håndfri pneumatiske omskiftningsventiler til cylinderstyring, vakuumbrydning og industriel værktøjsdrift.
