4A serie 5/2 & 5/3 vejs pneumatisk kontrolventil | Ren luftdrevet retningsventil

Mærke: SOLH by Richge Technology

1. Produktoversigt & kernestruktur

     SOLH 4A-serien er en AirTAC-standard5/2-vejs & 5/3-vejs ekstern pneumatisk retningsreguleringsventil, betragtes somren pneumatisk version af 4V-seriens magnetventiler. Fuldt drevet af luftsignaler uden nogen elektriske komponenter eller elektromagnetiske spoler, leverer den en egensikker pneumatisk koblingsydelse. Designet til eksplosionssikre pneumatiske kredsløb uden strøm og sikkerhedslåse, har den en spolestruktur, pålidelig tætning og højstyrke aluminiumslegering, hvilket opnår perfekt kompatibilitet og udskiftelighed med mainstream 4V-seriens ventiler.

  1.1 Standard 5-ports grænsefladedefinition

     • P Port: Hovedindtag for trykluft

     • A/B arbejdshavne: Udgangsporte til tilslutning af dobbeltvirkende cylindre for at styre forlængelse og tilbagetrækning

     • R/S udstødningsporte: Trykaflastende udstødningsporte, kompatible med standard lyddæmperinstallation

     • Køretilstand: Ekstern pneumatisk kontrol, luftsignaler input fra bilaterale kontrolporte

     • Strukturfunktion: Præcis glidespoledesign, slidstærkt aluminiumslegeringshus, stabil tætningsevne med lang levetid

2. 5/2-vejs pneumatisk kontrolventil (grundlæggende reversering)

  2.1 Enkelt pneumatisk kontrol (4A110/210/310/410)

     • Arbejdsprincip: Lufttryk påført på den ene side kontrolport til ventilvending; automatisk fjedernulstilling efter trykudløsning.

     • Kerneegenskaber: Fejlsikkert nulstillingsdesign med luftafskæring, enkel struktur og høj driftsstabilitet.

     • Typisk model: 4A210-08 (G1/8-port, enkelt luftstyring, 5/2-vejs)

  2.2 Dobbelt pneumatisk kontrol (4A120/220/320/420)

     • Arbejdsprincip: Alternativ tryksætning af bilaterale luftkontrolporte; ingen nulstillingsfjeder, bibeholder nuværende ventilposition efter luftafbrydelse medhukommelseslåsefunktion.

     • Kerneegenskaber: Høj positioneringsnøjagtighed, energibesparende drift (ingen kontinuerlig lufttilførsel påkrævet), stabil luft-off-position.

     • Typisk model: 4A220-08 (G1/8 port, dobbelt luftkontrol, 5/2 vej)

3. 5/3-vejs dobbelt pneumatisk kontrolventil (præcisionsmellemstyring)

  Alle 5/3-vejs 4A-seriens modeller (4A130/230/330/430) anvender dobbelt pneumatisk kontrol, udstyret med tre professionelle midterpositionsfunktioner for at opfylde avancerede pneumatiske kontrolkrav.

     • Lukket center (C-type): Alle porte helt lukket i midterposition. Realiserer cylinderlåsning, trykhold og anti-fald beskyttelse til lodrette og ophængte stationer.

     • Udstødningscenter (E-type): A/B arbejdsporte kommunikerer med udstødningsporte i midterposition. Systemet frigiver trykket fuldstændigt, hvilket muliggør fri svævning af cylinderen, manuel fejlfinding og udstyrssikkerhedsbeskyttelse.

     • Trykcenter (P-type): P luftindtag kommunikerer med begge A/B-porte i midterposition. Konverterer dobbeltvirkende cylinder til enkeltvirkende udgang, velegnet til synkron fastspænding og kraftbalancestyring.

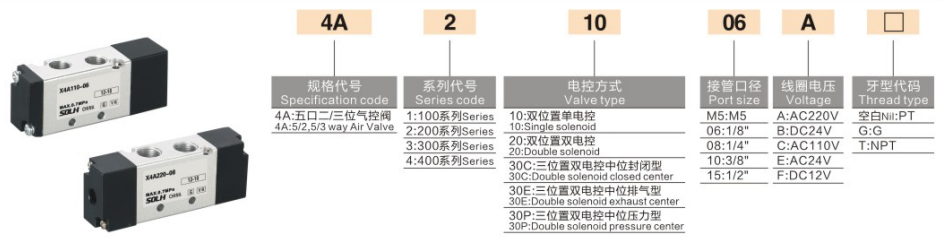

4. Standard modelkodningsregler & almindelige modeller

 1. Kodningslogik: 4A [Størrelseskode] [Kontrol / Mellemfunktionskode] - [Portstørrelse]

  2.Mainstream fælles modeller

     • 4A210-08: Enkelt pneumatisk styring, 5/2 vejs, G1/4 port

     • 4A220-08: Dobbelt pneumatisk styring, 5/2 vejs, G1/4 port

     • 4A230C-08: Dobbelt pneumatisk styring, 5/3-vejs lukket center, G1/4 port

     • 4A310-10: Enkelt pneumatisk styring, 5/2 vejs, G3/8 stor flowport

5. Universal Core Tekniske parametre (AirTAC Standard)

6. Kerneproduktfordele

     • Eksplosionssikker og sikker: Ren pneumatisk struktur uden elektriske komponenter og gnister. Fuldstændig tilpasningsdygtig til støvede, fugtige, brandbare og eksplosive arbejdsmiljøer og realiserer en risikofri drift.

     • Dual Control Memory funktion: Dobbelt pneumatisk kontrolmodeller bibeholder ventilposition efter luftafbrydelse, understøtter langtidspositionering og trykholding uden kontinuerlig lufttilførsel, energibesparende og stabil.

     • Alsidige tre-positions mellemfunktioner: Udstyret med C/E/P tre midterste tilstande til at dække cylinderlåsning, trykaflastningsfri flydende og synkron fastspændingstrykstabiliseringskrav.

     • 100 % universel udskiftelighed: Konsistente installationsdimensioner og flowparametre med 4V-seriens magnetventiler, der muliggør direkte udskiftning og opgradering af elektriske styresystemer til rene pneumatiske systemer.

     • Stabil og holdbar ydeevne: Præcisionsspolestruktur med lav friktionsmodstand, lavt starttryk, fremragende lufttæthed og lang levetid med smørefri drift.

7. Typiske anvendelsesscenarier

     • Dobbeltvirkende cylinder pneumatisk reverseringskontrol og udstyrssikkerhedslåsesystemer

     • Eksplosionssikker zone, ikke-strømudstyr, minedrift, kemiske og belægningsindustri pneumatiske kontrolkredsløb

     • Sikkerhedspneumatiske kredsløb, der kræver nulstilling af luftafskæring eller langvarig fastholdelse af position

     • Rene pneumatiske logiske systemer sammensat med håndventiler, mekaniske reguleringsventiler og pneumatiske rejseventiler

Resumé af én sætning

  SOLH 4A serien er en universel 5/2 & 5/3 vejs ren pneumatisk retningsreguleringsventil med enkelt/dobbelt luftstyring og tre C/E/P midterfunktioner. Med egen sikkerhed og udskiftelige dimensioner i 4V-serien er det den foretrukne kernekomponent til eksplosionssikre, ikke-elektriske og højsikkerheds pneumatiske styrekredsløb.
