4F Series 5/2-vejs fodpedalventil | Direkte virkende fuld aluminium pneumatisk fodventil

Mærke: SOLH by Richge Technology | Fuld kompatibel erstatning for AirTAC 4F-seriens fodventil

1. Produktoversigt

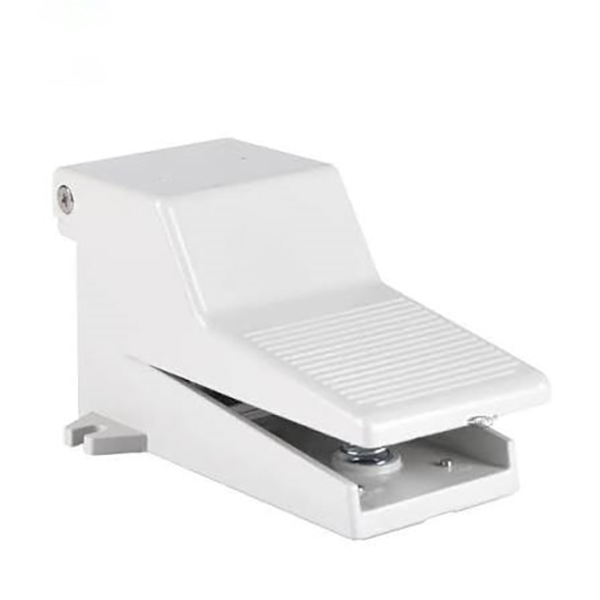

     SOLH 4F-serien er en professionel5/2 vejs pneumatisk fodpedal retningsventil fuldt ud kompatibel og udskiftelig med hele AirTAC 4F-serien. Ved at anvende fuld trykstøbt aluminiumslegering og fortykket skridsikker fodpedal med direkte virkende fjeder-nulstillingsstruktur, er den specielt designet tildobbeltvirkende cylinder frem og tilbage kontrol. Den fulde serie dækker fire konfigurerbare typer: standard-selv-nulstilling, L mekanisk selvlåsende, G-sikkerhedsbeskyttelsescover og LG-låsning + beskyttelsesintegration. Den kan manuelt erstatte magnetventiler til udstyrs start-stop og retningsbestemt omskiftning, bredt anvendt i værktøjsarmaturer, stempling, nitning og industrielle pneumatiske kontrolscenarier.

  1.1 Core 5/2-vejs luftkredsløbslogik

     • Air Port definition: P (hovedluftindtag), A/B (dobbelt arbejdsudtag), R1/R2 (dobbelt uafhængige udstødningsporte)

     • Normal tilstand (pedal frigivet): P forbindes til B for lufttilførsel; A forbindes til R1 for udstødning, cylinder tilbagetrækning og nulstilling

     • Arbejdstilstand (pedal trykket): P forbindes til A for lufttilførsel; B forbindes til R2 for udstødning, cylinder forlænges og fungerer

     • Ikke-L standardtype: Øjeblikkelig nulstilling af fjedertilbageslag efter fodudløsning for intermitterende jogging

     • L Låsetype: Tryk én gang for at låse position og opretholde lufttrykket; tryk igen for at låse op og nulstille trykaflastningen

2. Modelkodningsregler og suffiksdefinition

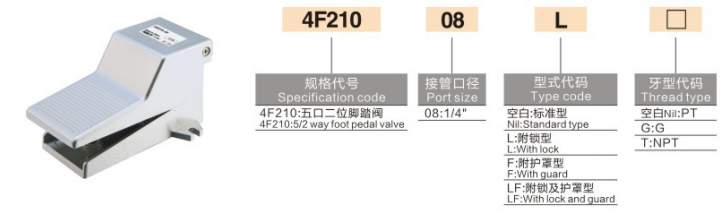

     Kodningslogik: 4F210 - [Portstørrelse] + [Funktionssuffiks] - [Trådtype]

  2.1 Grundlæggende model & portstørrelse

     • 4F210: Universal mainstream 5/2-vejs fodventils bundlegeme

     • 06: G1/8 (PT1/8) gevindport

     • 08: G1/4 (PT1/4) universel mainstream-specifikation

 2.2 Vejledning til valg af kernefunktionsuffiks

  2.3 Trådtypesuffiks

     • Tom: PT konisk gevind (standard standard)

     • G: Britisk standard G parallel gevind

     • T: NPT amerikansk standard konisk gevind

  Modeleksempel: 4F210-08 | G1/4 standard selv-reset fodventil; 4F210-08LG | G1/4 selvlåsende fodventil med sikkerhedsbeskyttelsesdæksel

3. Tekniske kerneparametre

4. Udvælgelsesforskel: 4F 5/2-vejs vs 3F 3/2-vejs fodventil

5. Strukturelle kernefordele

     • Dobbelt uafhængig udstødningsdesign: Udstyret med to separate udstødningshuller for at sikre jævn udstødning under cylindervending, hurtig reaktion og stabil drift uden forsinkelse.

     • Anti-Slip Heavy-Duty Pedal: Rulletekstureret pedaloverflade øger friktionen effektivt, forhindrer glidning under trin med høj belastning og forbedrer driftsstabiliteten.

     • Stabil uafhængig låsemekanisme: Uafhængig snap-fit ​​låsestruktur sikrer fast positionering og letvægts oplåsning. Bemærk: Ikke egnet til ultrahøjfrekvente kontinuerlige arbejdsforhold.

     • Valgfrit sikkerhedsbeskyttelsesdæksel: Brugerdefineret støvtæt afskærmning af plast undgår effektivt utilsigtet vending forårsaget af faldende arbejdsemner eller fejlberøring af personale, hvilket forbedrer driftssikkerheden på stedet.

     • Fuld aluminium holdbar struktur: Integreret krop af trykstøbt aluminiumslegering har høj hårdhed, slagfasthed og lang levetid til barske industrielle værkstedsmiljøer.

6. Typiske anvendelsesscenarier

     • Dobbeltvirkende cylinder manuel kontrol: Luftkilde → 4F fodventil → dobbeltvirkende cylinder. Selvnulstillingstype realiserer forlængelse ved tryk og tilbagetrækning ved frigivelse; låsetype opretholder spændetrykket for langtidspositionering.

     • Kontrol af industrielt forarbejdningsudstyr: Professionel fodbetjent retningskobling til stansemaskiner, nittemaskiner og slibearmaturer, frigør hænder til effektiv bearbejdningsdrift.

     • Udstyrsfejlfinding på stedet: Udskift midlertidigt magnetventiler med manuelle fodventiler til pneumatisk kredsløbsfejlfinding, praktisk til udstyrsprøvedrift og parameterkalibrering.

Resumé af én sætning

     SOLH 4F-serien er en 5/2-vejs direktevirkende fodpedalventil i fuld aluminium med mulighed for selv-reset, selvlåsende og anti-fejlfunktionsbeskyttelse. Med dobbelt hurtig udstødning, stort flow og fuld AirTAC-kompatibilitet, er det den standard industrielle fodkontrolventil til dobbeltvirkende cylinder frem/tilbage-omskiftning og mekanisk behandling pneumatisk kontrol.
