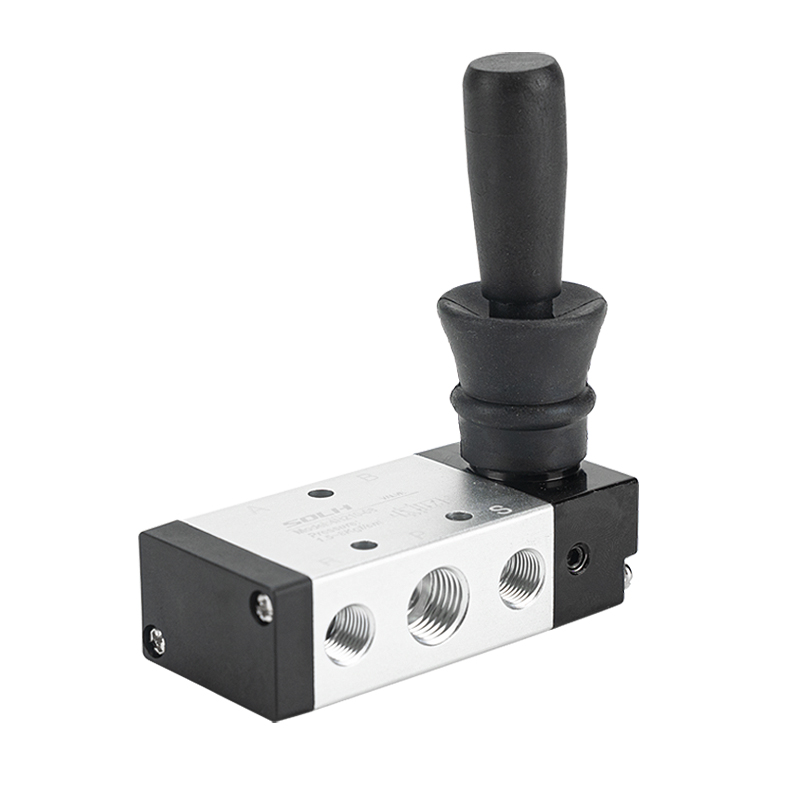

4H Series 5/2 & 5/3-vejs manuel håndtagsventil | Håndbetjent retningskontrolventil

Mærke: SOLH by Richge Technology | 5/2 5/3-vejs håndtag pneumatisk ventil til manuel fejlfinding og sikkerhedsstop

1. Produktoversigt & kernestruktur

     SOLH 4H-serien er en AirTAC-standard5/2-vejs og 5/3-vejs manuel retningsreguleringsventil, også kendt som håndbetjent spoleventil. Den skifter pneumatiske kredsløb udelukkende ved manuel håndtagsbetjening uden elektriske eller pneumatiske styresignaler. Udbredt til manuel fejlfinding af udstyr, nødsikkerhedsstop og cylinderjog-kontrol, den har en præcisionsspolestruktur og et holdbart aluminiumslegeringshus med dobbelte positioneringstilstande for fjedernulstilling og stålkuglelåsning. Fuldt udskiftelig med 4V magnetventiler og 4A pneumatiske ventiler, det er en universel manuel kontrolkomponent til standard pneumatiske systemer.

  1.1 Standard 5-ports grænsefladedefinition

     • P Port: Hovedindtag for trykluft

     • A/B arbejdshavne: Dobbelte udgangsporte til tilslutning af dobbeltvirkende cylindre for at styre forlængelses- og tilbagetrækningsslag

     • R/S udstødningsporte: Trykaflastende udstødningsporte, kompatible med standard lyddæmperinstallation for støjreduktion

     • Køretilstand: Lige manuel vippefunktion

     • Strukturel egenskab: Højpræcisionsspoletype, højstyrke aluminiumslegering, fjedernulstilling / stålkuglepositioneringsstruktur for stabil drift

2. 5/2-vejs manuel håndtagsventil (to positioner)

  2.1 Fjeder manuel nulstillingstype (4H210/310/410)

     • Arbejdsprincip: Drej håndtaget for at vende luftkredsløbet; håndtaget nulstilles automatisk med fjederkraft, efter at du slipper hænderne.

     • Kerneegenskaber: Øjeblikkelig nulstilling med håndudløsning, fremragende anti-fejlbetjeningsydelse og høj driftssikkerhed.

     • Typisk model: 4H210-08 (G1/4 port, 5/2 vejs fjeder reset manuel ventil)

  2.2 Manuel låsetype (4H210L/310L)

     • Arbejdsprincip: Udstyret med selvlåsende håndtagsstruktur. Ventilen bevarer den omvendte position efter omskiftning og skal nulstilles manuelt for at vende tilbage.

     • Kerneegenskaber: Stabil positionering og langtidsholdbar position, der effektivt forhindrer utilsigtet berøring og fejlbetjening, velegnet til langtidsarbejdsforhold.

     • Typisk model: 4H210L-08 (G1/4 port, 5/2-vejs låsende manuel ventil)

3. 5/3-vejs manuel håndtagsventil (tre positioner)

  4H230/330/430-serien 5/3-vejs manuelle ventiler vedtager dobbelt-stabil stålkuglepositioneringsdesign med tre professionelle midterpositionsfunktioner for at opfylde avancerede pneumatiske kontrolkrav.

     • Lukket center (C-type): Fuldt lukket i midterposition. Realiserer cylinderlåsning, trykhold og anti-faldsbeskyttelse til ophængte og lodrette stationer.Typisk model: 4H230C-08

     • Udstødningscenter (E-type): A/B arbejdsporte kommunikerer med udstødningsporte i midterposition. Systemet frigiver fuldt ud trykket, hvilket muliggør fri svævning af cylinderen, manuel udstyrsfejlretning og sikkerhedsbeskyttelse.Typisk model: 4H230E-08

     • Trykcenter (P-type): P-luftindtag kommunikerer med A/B-porte i midterposition, hvilket konverterer dobbeltvirkende cylinder til enkeltvirkende udgang til synkron fastspænding og kraftbalancestyring.Typisk model: 4H230P-08

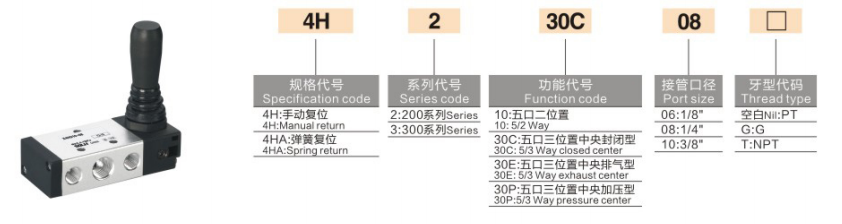

4. Standard modelkodningsregler & almindelige modeller

 1. Kodningslogik: 4H [Størrelseskode] [Funktionskode] - [Portstørrelse]

  2. Almindelige almindelige modeller

     • 4H210-08: 5/2 vejs fjeder nulstilling, G1/4 port universal manuel ventil

     • 4H210L-08: 5/2-vejs selvlåsende langtidspositionsholdetype

     • 4H230C-08: 5/3-vejs lukket center, cylindertrykholder & låsemodel

     • 4H310-10: 5/2-vejs fjedernulstilling, G3/8 stort flow manuel reguleringsventil

5. Universal Core tekniske parametre

6. Kerneproduktfordele

     • Ren manuel eksplosionssikker sikkerhedsydelse: Ingen elektriske komponenter og strømforsyning påkrævet, ingen gnistrisiko. Perfekt egnet til udstyrsfejlfinding, nødstopdrift og manuel kontrol i brandfarlige, eksplosive og støvede miljøer.

     • Dobbelt positioneringstilstande til fulde scenarier: Fjedernulstillingstype for øjeblikkelig sikkerhedsnulstilling og anti-fejlbetjening; låsetype for langsigtet stabil positionsfastholdelse, der dækker korttids jog og langtidsarbejdsforhold.

     • Alsidige tre-positions mellemfunktioner: Udstyret med C/E/P tre mellemtilstande til at realisere cylinderlåsning og trykhold, systemsikkerhedstrykaflastning og synkron spændebalancekontrol.

     • Fleksibel og universel installation: Understøtter panelmontering og bundmontering med fast montering i flere vinkler. Fuldstændig universal og udskiftelig med 4V elektriske reguleringsventiler og 4A pneumatiske reguleringsventiler i indbygningsmål.

     • Stabil og holdbar drift: Præcisionsspoletilpasning og stålkuglepositioneringsstruktur sikrer klar håndfølelse, sprød vending, lav friktion og lang levetid.

7. Typiske anvendelsesscenarier

     • Manuel debugging, jog-drift og vedligeholdelsessikkerhedskontrol af dobbeltvirkende cylindre

     • Sikkerhedsdørspærre og nødstop pneumatiske kredsløb, manuel styring til eksplosionssikre zoner

     • Manuel reverseringskontrol for ikke-strømudstyr og automatiserede produktionslinjer

     • Udskiftning og fejlfinding på stedet af 4V elektromagnetiske ventiler og 4A pneumatiske ventiler til fleksibel omskiftning af elektrisk/pneumatisk/manuel kontroltilstand

Resumé af én sætning

     SOLH 4H serien er en universel 5/2 & 5/3 vejs manuel grebsventil med reset/låsende dobbelt positionering og C/E/P tre midterste funktioner. Med ren manuel sikkerhedsdrift og 4V/4A fuld udskiftelighed, er det den standard håndbetjente ventil til pneumatisk system manuel fejlfinding og sikkerhedsnødstopkontrol.
