5V serie magnetventil | 5/2 & 5/3 vejs højfrekvent laveffekt pneumatisk kontrolventil

Mærke: SOLH by Richge Technology | Fuld kompatibel erstatning for AirTAC 5V Series High-End magnetventil

1. Produktoversigt

     SOLH 5V-serien er en high-end 5-ports pneumatisk retningsbestemt magnetventil, der er fuldt udskiftelig med AirTAC originale 5V-serien. Det dækker5/2 vejs to-position og5/3 vejs tre-position funktionelle typer. Ved at anvende avanceret spoleglidestruktur med lavt energibesparende spoledesign har den ultralang levetid, stabil højfrekvensomskiftning og lav fejlrate. Med intern pilotudstødningsstruktur og IP65-beskyttelsesgrad er den venlig at rengøre arbejdsmiljøer såsom elektronik, mad og medicinsk behandling. Professionelt brugt til frem- og tilbagegående styring af dobbeltvirkende cylindre, er det den foretrukne kernekontrolventil til automatiske pneumatiske systemer af høj standard.

  1.1 Definition af kerneport og funktion

     • 5-ports konfiguration: P (hovedluftindtag), A/B (dobbelt arbejdsudtag), R/S (dobbelt uafhængige udstødningsporte)

     • 5/2-vejs to-position: Enkeltvejs vendefunktion, fuldender cylinderforlængelse og tilbagetrækningscykluskontrol

     • 5/3-vejs tre-position: Udstyret med midterste neutral position, understøttende cylinderstophold, trykvedligeholdelse og fuld udstødningsnulstilling

     • Kerneapplikation: Specialiseret til fuld-slags frem- og tilbagegående betjening af alle dobbeltvirkende pneumatiske cylindre

2. Kerneproduktklassificering & funktionel logik

  2.1 5/2-vejs to-punkts magnetventil

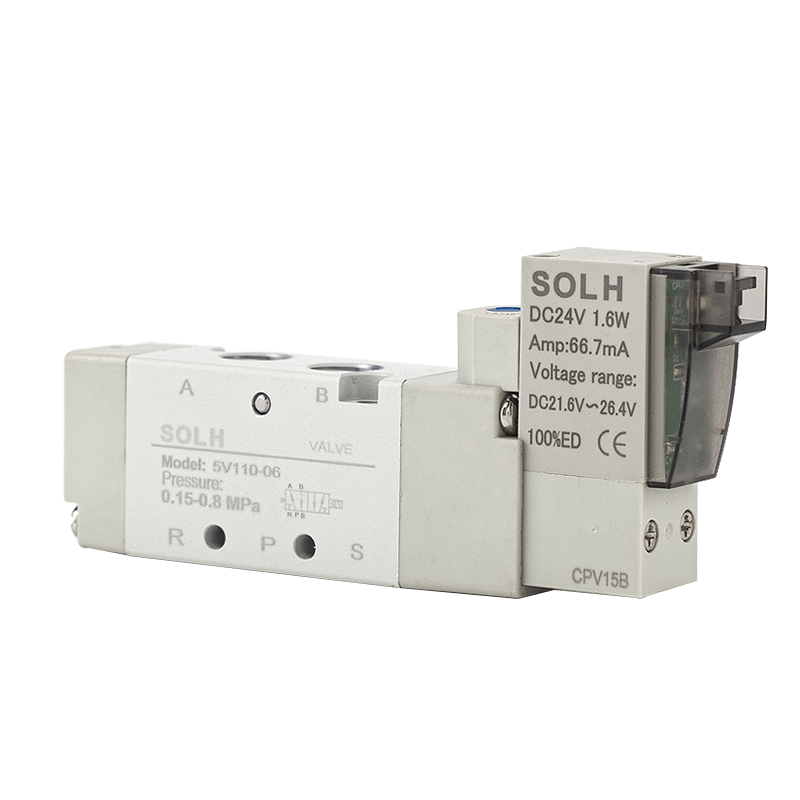

     • Enkelt elektrisk kontrol (5V110/210/310): Elektrificeret til retningsbestemt omskiftning, power-off automatisk fjeder nulstilling, velegnet til konventionel frem- og tilbagegående jog kontrol

     • Dobbelt elektrisk kontrol (5V120/220/320): Elektrificeret til at fuldføre omvendt handling, hukommelse til slukket tilstand og selvholdende, velegnet til langtidspositionslåsende arbejdsforhold

  2,2 5/3-vejs trepunkts magnetventil (dobbelt elektrisk kontrol)

     Tre valgfrie centrale neutrale funktioner for at imødekomme forskellige proceskrav på stedet:

     • 30C (Centrallukket): Central position P-port lukket, A/B-porte kommunikerer med R/S-udstødningsporte, hvilket realiserer cylinderstop og trykhold ved enhver slagposition

     • 30E (Central udstødning): Central position P-port lukket, A/B-dobbelte porte helt opbrugt, cylinder nulstilles hurtigt uden resttryk

     • 30P (Central Pressure Holding): Central position P-port kommunikerer med A/B-porte, R/S-udstødningsporte lukket, holder systemets rørledningstryk stabilt

3. Almindelige modeller, kaliber og flowparametre

4. Tekniske kerneparametre

5. Hurtig fortolkning af modelkodning

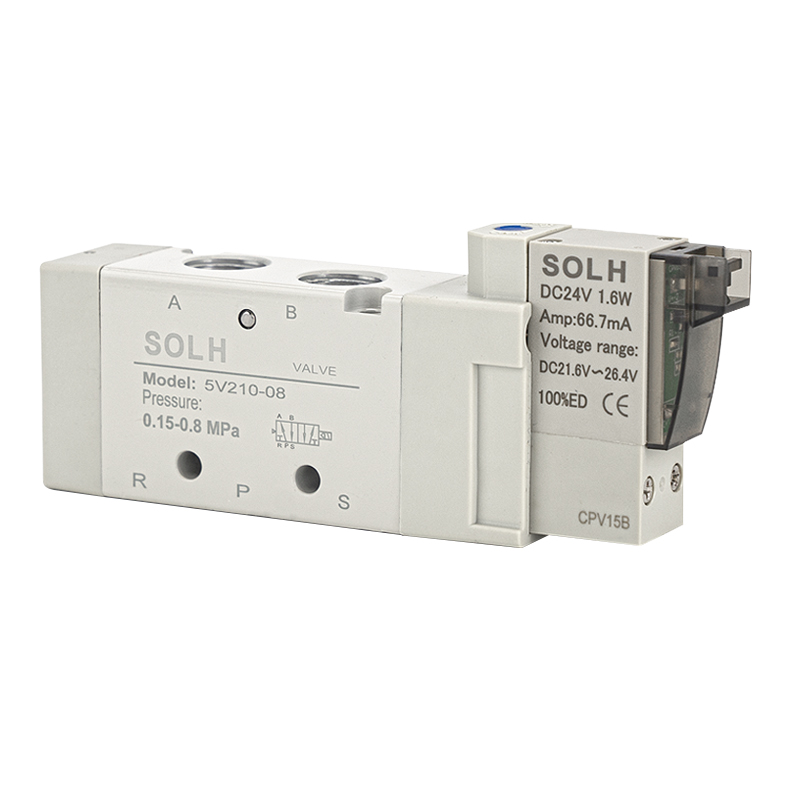

     Tager 5V210-08 DC24V som standardeksempel

     • 5V: Seriekode for 5-ports 2/3 position pneumatisk magnetventil

     • 2: 200-seriens specifikation, svarende til G1/8 & G1/4 mainstream kaliber

     • 10: Enkelt elektrisk kontrol 2-positions type;20 = dobbelt elektrisk kontroltype;30C/E/P = 3-position central funktionstype

     • 08: Interface kaliber G1/4;06 = G1/8;M5 = mikro M5 gevind

     • DC24V: Nominel spænding;B står for DC24V,A står for AC220V, flere tilgængelige spændingsmuligheder

6. Kerneproduktfordele

     • Lav effekt og ultralang levetid: 0,9W energibesparende spole med lavt strømforbrug reducerer det langsigtede strømforbrug. Ved at anvende højpræcisionsspoletætningsstruktur med lav friktionsmodstand understøtter den mere end 30 millioner stabile koblingscyklusser og minimerer senere vedligeholdelsesfrekvens.

     • Ultrahurtig højfrekvent respons: Det optimerede indre luftpassagedesign opnår omskiftningsresponstid inden for 0,05 sekunder, perfekt tilpasset højfrekvente cykliske handlingskrav for automatiserede produktionslinjer.

     • Tilpasningsevne til rent miljø: Indbygget centraliseret intern pilotudstødningsstruktur undgår ekstern olie- og gasoverløbsforurening, og opfylder fuldt ud de støvfrie og rene produktionsstandarder for elektronik-, fødevare- og medicinindustrien.

     • Stærk integration og bekvem fejlfinding: Understøtter manifoldventilbank integreret installation for at spare udstyrsplads. Udstyret med manuel knap på ventilhuset, hvilket letter enkelt-ventils debugging og udstyrsprøvedrift.

     • Stabil og vejrbestandig ydeevne: Bredt temperaturtilpasningsområde og IP65 støv- og vandtæt kvalitet, stabil drift i komplekse indendørs og udendørs industrielle miljøer.

7. Typiske anvendelsesscenarier

     • Dobbeltvirkende cylinder frem- og tilbagegående kontrol: Udbredt til automatisk håndtering, materialeskubning, fastspænding, roterende positionering og andre pneumatiske frem- og tilbagegående handlinger.

     • Højstandard automatiserede produktionslinjer: Anvendes til svejselinjer til biler, emballageforsegling og -skæring, elektronisk overflademontering, fødevarepåfyldning og andet præcisionsautomationsudstyr.

     • Højfrekvente og rene arbejdsforhold: Foretrukken ventiltype til industrielle scenarier, der kræver hyppig omkørsel, nul forurening og langsigtet stabil kontinuerlig drift.

8. Udvalgsforskel: 5V-serien vs. 4V-seriens magnetventil

Resumé af én sætning

     SOLH 5V-serien er en high-end 5/2 & 5/3-vejs pneumatisk magnetventil med lavt strømforbrug, ultralang levetid og hurtig højfrekvent koblingsydelse. Med ren intern udstødning og IP65 vandtæt og støvtæt design er det den optimale kernekontrolventil til dobbeltvirkende cylindre og højstandard rene automatiske pneumatiske systemer, fuldt kompatibel med AirTAC originale 5V-serien.
