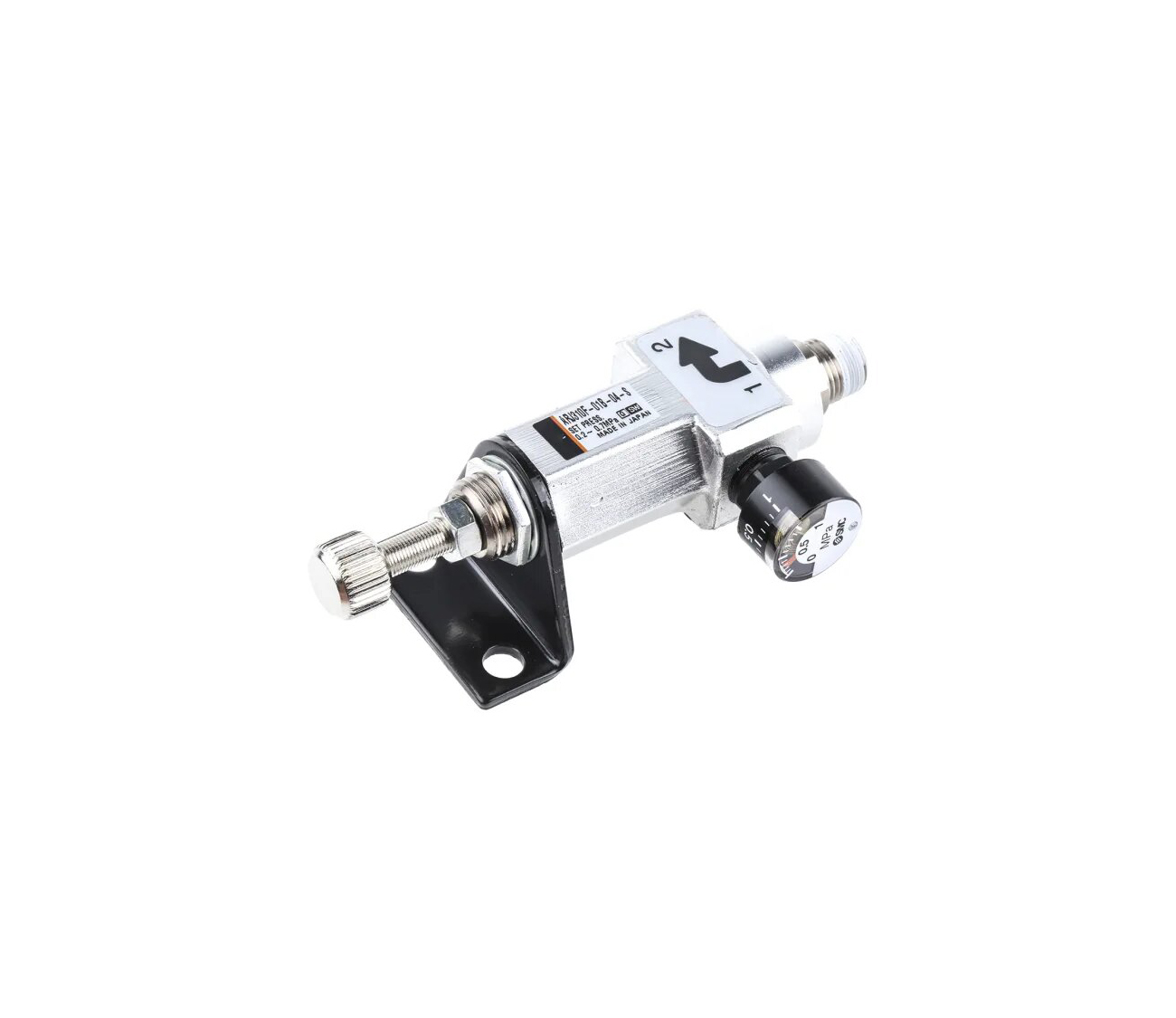

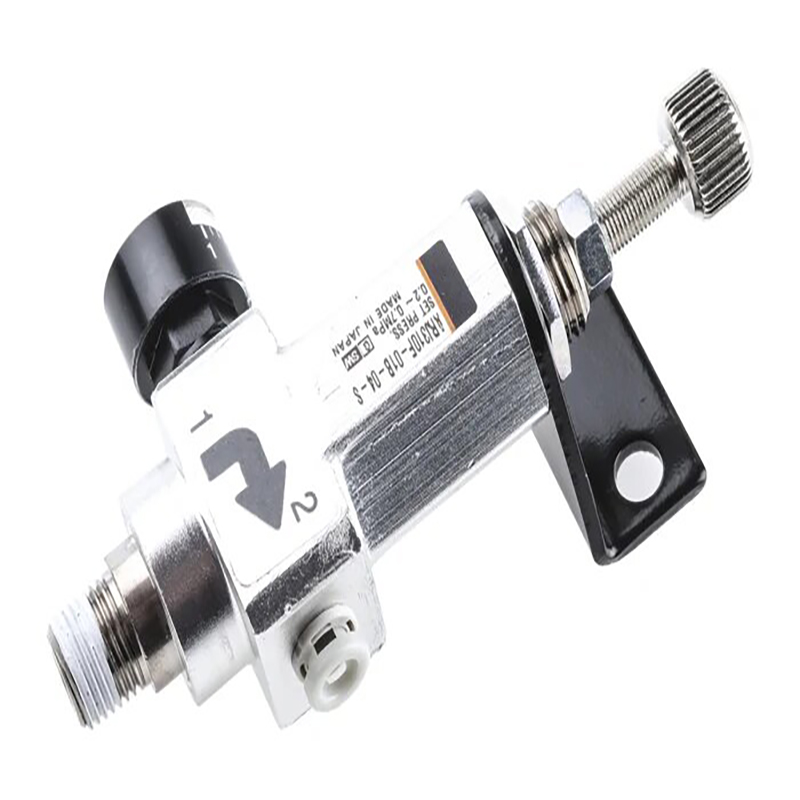

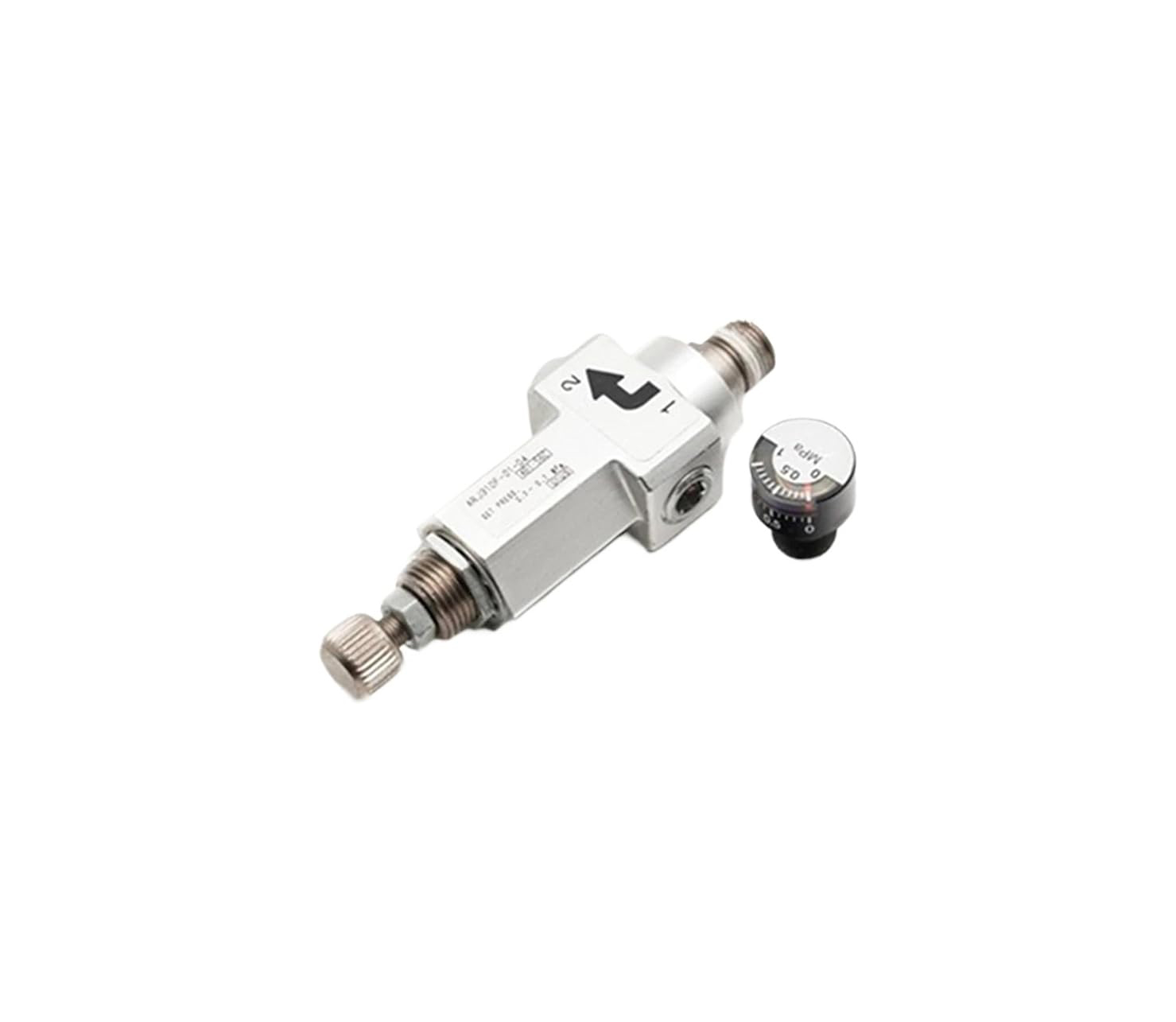

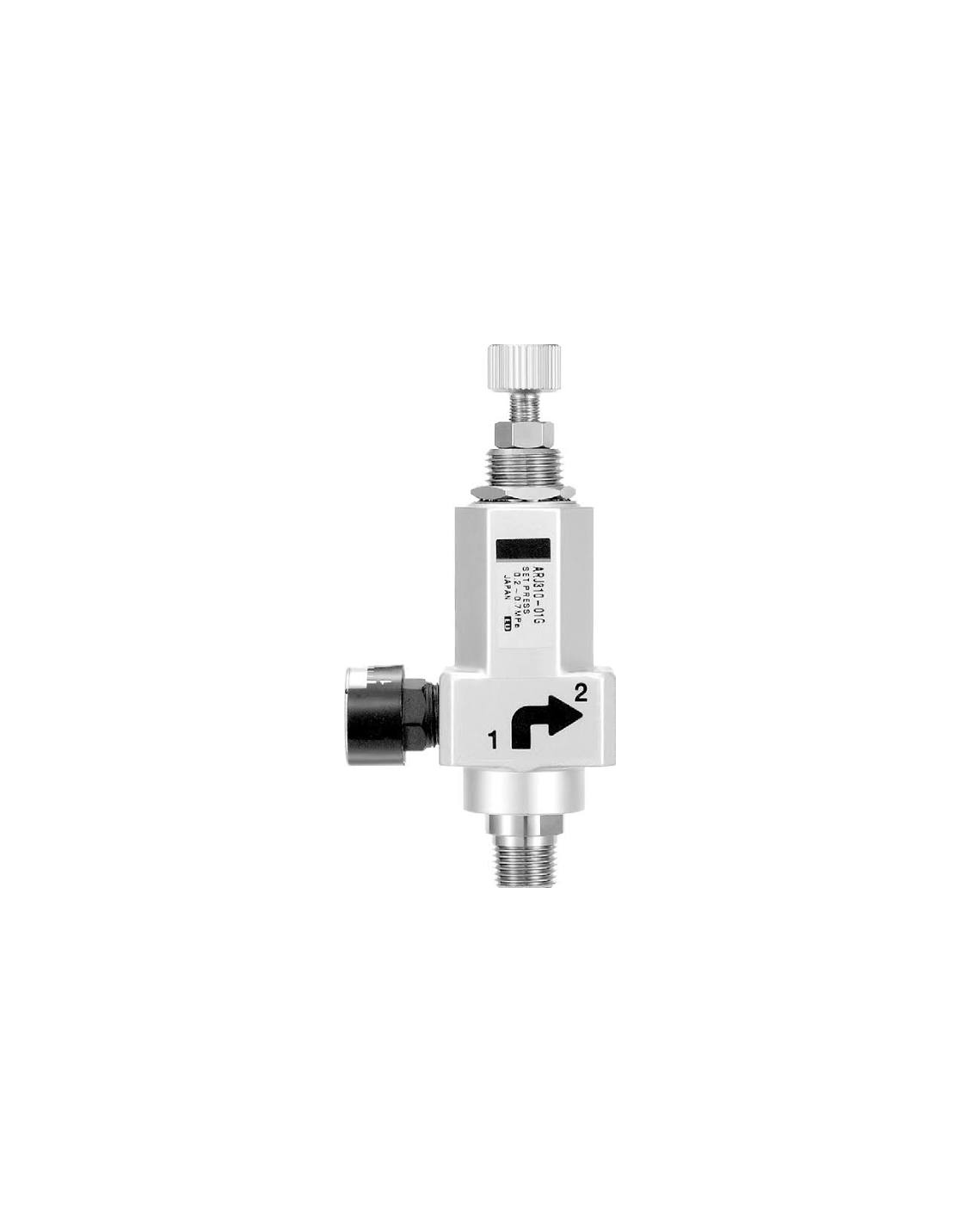

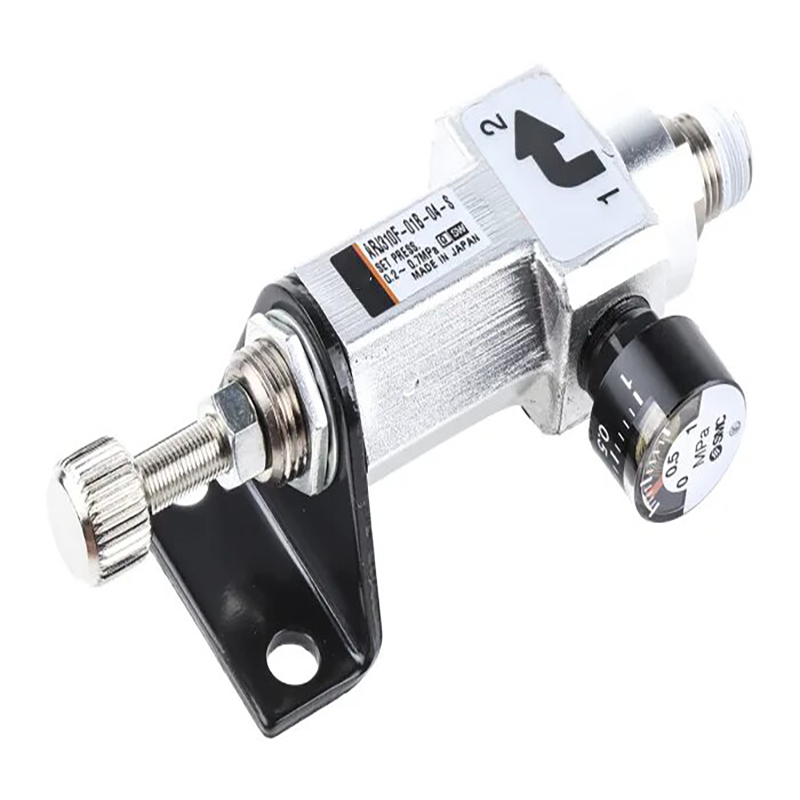

ARJ310-serien miniaturetrykregulator (direkte aflastningsbetjent)

Mærke:SOLH by Richge Technology (睿其格科技)

Produktoversigt

     SOLH ARJ310-serien er en direktevirkende aflastnings-ultrakompakt præcisionstrykregulator til snævre installationsrum og lavflow-højpræcisionstrykregulering. Dens overordnede dimensioner og ydeevne er fuldt ud udskiftelige med SMC ARJ310 originale regulatorer til direkte udskiftning af udstyr.

Struktur og kernefunktioner

     --Struktur: Direktevirkende stempeltype med indbygget aflastningsventil

     --To-port layout (IND / UD); overtryk udtømmes automatisk gennem intern aflastningskanal

     --Funktion: Sænk konstant indsugningslufttrykket for at forudindstille udgangsværdi, undertrykke trykudsving og tilbyde overtryksbeskyttelse

     -- Integreret design med one-touch push-in udgang og dobbelte valgfri indløbsgevind til fleksibel ledningsføring

Tekniske specifikationer

     --Arbejdsmedium: Ren og generel industriel trykluft

     --Maks. driftstryk: 0,8 MPa

     --Bevistryk: 1,2 MPa

     -- Justerbart trykområde

     --Standardområde: 0,2–0,7 MPa

     --Lavtryksversion: 0,05–0,2 MPa

     --Omgivelses- og mellemtemperatur: -5℃ ~ +60℃ (ingen intern frysning)

     --Nettovægt: Ca. 65 g

     --Kropsbredde: 18,5 mm, velegnet til tæt manifoldstabling

     --Beskyttelsesgrad: IP65

Portkonfiguration

Indløbsport (to valgbare stilarter)

     --M5×0,8 indvendigt gevind

     --Rc1/8 udvendig gevind

Udløbsport

     Rc1/8 hungevind med integreret push-in-stik, kompatibel med φ4/φ6 metriske slanger, 5/32" & 1/4" imperialslange

Måler Port

     Rc1/8 indvendigt gevind, passer til G15-seriens minitrykmålere

Modelkodedefinition (eksempel: ARJ310F-01-04)

     --ARJ310: Mini regulator base serie

     --F: Udstyret med indbygget push-in fitting; udeladt for version med fuld gevind

     --01: Rc1/8 gevind standard

     --04: Til φ4-rør; 06 repræsenterer φ6-rør

     --N01: NPT1/8 gevind mulighed

Hot sælgende modeller

     --ARJ310-01: Fuld gevind version uden push-in port

     --ARJ310F-01-04: Integreret push-in til φ4 slange

     --ARJ310F-01-06: Integreret push-in til φ6 slange

     --ARJ310F-N01-03: NPT1/8 gevindindløb

Kerneproduktfordele

     --Ultra-lille letvægtsdesign: 65 g vægt og 18,5 mm smal krop passer til meget kompakt udstyrslayout

     -- Muligheder for dobbelt indløbsgevind (M5 / Rc1/8) for at tilpasse forskellige rørlayouts

     --Fabriksbygget push-in-udtag eliminerer ekstra stik og forkorter monteringstiden

     -- Indbygget aflastningsmekanisme frigiver automatisk overtryk for stabilt udgangstryk

     --Understøtter panelmøtrik og eksternt beslag dobbelt monteringsmetoder

     --Direktevirkende struktur muliggør lavt starttryk ned til 0,05 MPa

Typiske anvendelsesscenarier

     Mini luftcylindre, bittesmå pneumatiske gribere, præcisionsluftblæsningsdyser Elektronikmontage, medicinsk udstyr, halvlederproduktion og inspektionsudstyr Væskedispensere, luftlækagetestinstrumenter Kompakt automatiseringsmaskineri, ventiløer og mini FRL luftbehandlingsenheder

Modelsammenligning: ARJ310 VS ARJ210

Resumé af én sætning

     ARJ310 relief mini trykregulator har ultrakompakt krop, dobbeltgevind indløb, integreret push-in konnektor og høj præcision, der tjener som den optimale trykreguleringsløsning til kompakte pneumatiske systemer med lavt flow.
