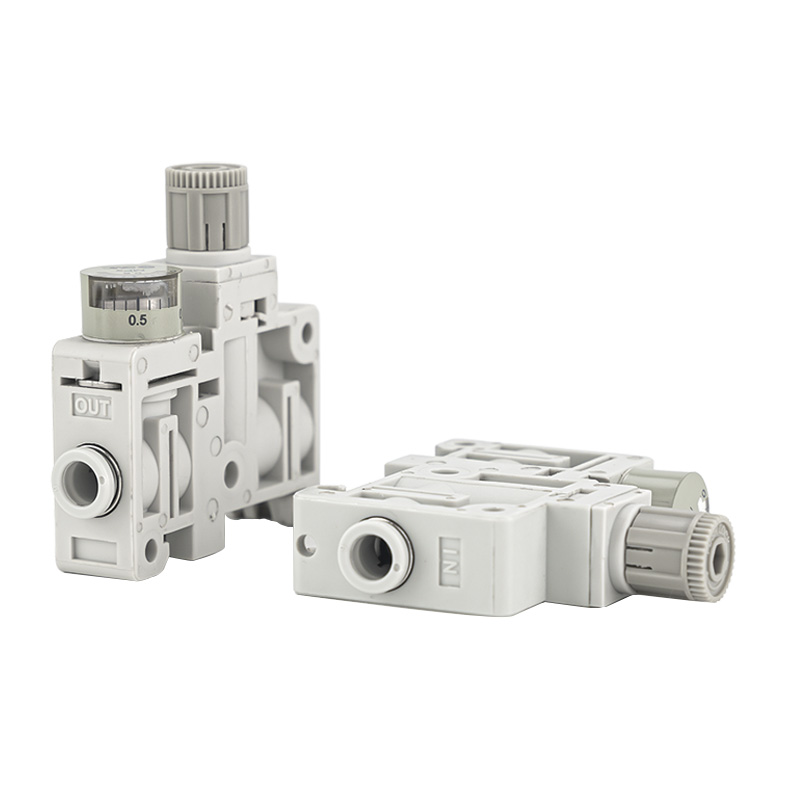

ARM5 Series Ultra-Compact Pressure Regulator (ARM5S)

Mærke:SOLH fra Richge Technology

Produktpositionering

     ARM5 enkelt regulator model ARM5S er en 14 mm ultrasmal direkte virkende stempeltrykregulator med indbygget standard reverse flow funktion. Den har små dimensioner, valgfri enkelt uafhængig installation eller manifold stablet samling, integrerede one-touch push-in stik og højpræcisions trykjustering. Denne miniregulator er skræddersyet til pneumatiske miniaturekredsløb med strenge krav til pladsbegrænsning.

Struktur og arbejdsprincip

     · Direktevirkende stempelkonstruktion; reliefversion som standard, ikke-reliefversion valgfri

     · Standard omvendt flow design tillader tilbagestrømning fra udløbsport til indløbsport

     · Integrerede push-in fittings fås i lige- og albuetyper til φ4, φ6, 5/32" og 1/4" slanger

     · To monteringsløsninger: direkte panelmontering og DIN-skinnemontering

     · Ultralet krop, der kun vejer 33 gram

Nøglefunktioner

     1. 14 mm ultrakompakt smalt husKropsbredden er kun 14 mm, med volumen reduceret til 1/7 af konventionelle AR20 standardregulatorer. Den passer problemfrit inde i indlejret maskineri, kontrolpaneler og kompakte små jigs.

     2. Justerbart tryk med høj præcision. Justerbart trykområde dækker 0,05–0,7 MPa. Standard aflastningsmodel frigiver automatisk overtryk for stabilt output; valgfri ikke-aflastende model leverer overlegen trykfastholdelsesydelse.

     3. Indbygget standard omvendt flow-funktion Den interne kanal åbner automatisk, når udgangstrykket overstiger indgangstrykket. Den kan installeres direkte nedstrøms for magnetventiler for at forenkle det overordnede luftkredsløbslayout.

     4. Fleksible konnektorer og flere monteringsmåder Lige og albuefittings er udskiftelige til indløbs- og udløbsporte. Regulatoren understøtter direkte fiksering og DIN-skinnestabling med en valgfri sidemonteret trykmåler vurderet til 0,8 MPa.

     5. Korrosionsbestandig og lang levetid Kombineret hus af harpiks og aluminiumslegering modstår korrosion. Den gældende omgivende temperatur går fra -5℃ til +60℃. Smørefri drift sikrer stabil langsigtet cykelydelse.

Teknisk specifikationstabel

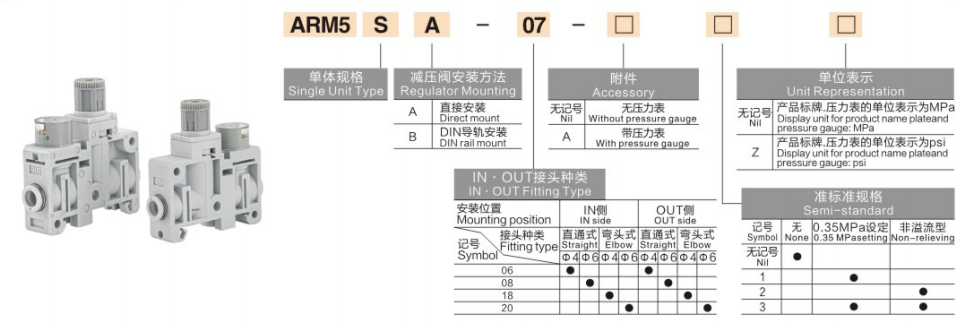

Modelkodeforklaring

Eksempel: ARM5SA-07-A

     · ARM5S: Enkelt uafhængigt regulatororgan

     · A: DIN-skinnemontering; B: Direkte panelmontering

     · 07: Fittingskonfiguration (IND lige + UD lige for φ6 rør)

     · A: Udstyret med sidetrykmåler; blank = uden måler

Typiske anvendelsesscenarier

     Miniature automatiseringsudstyr og præcisionsjigs til 3C-elektronik, medicinsk udstyr og små robotter Udstyrslayout med ekstremt begrænset installationsplads Mikroflow-præcisionskontrol: luftblæsning, vakuumsugning, væskedispensering og positioneringsaktivering Multikredsløbsmanifold-stablingssystemer, der understøtter op til 10 tilsluttede stationer Serieinstallation bag magnetventiler med omvendt strømningskarakteristik

Resumé af én sætning

     ARM5S mini trykregulator har en 14 mm ultra-smal stempelstruktur, standard omvendt flow design, integrerede push-in fittings, enkelt/manifold montering og kun 33 g letvægts krop, der fungerer som den foretrukne løsning til mikropræcision pneumatisk trykkontrol.Meta Titel & Meta BeskrivelseMeta Titel: ARM5S 14mm Mini Pressure Ultra Compact | Richge Technology Meta Description: Richge ARM5S miniature pneumatisk regulator med standard omvendt flow, DIN-skinne manifoldmontering, letvægts 33g design til små præcisionsautomatiseringskredsløb.
