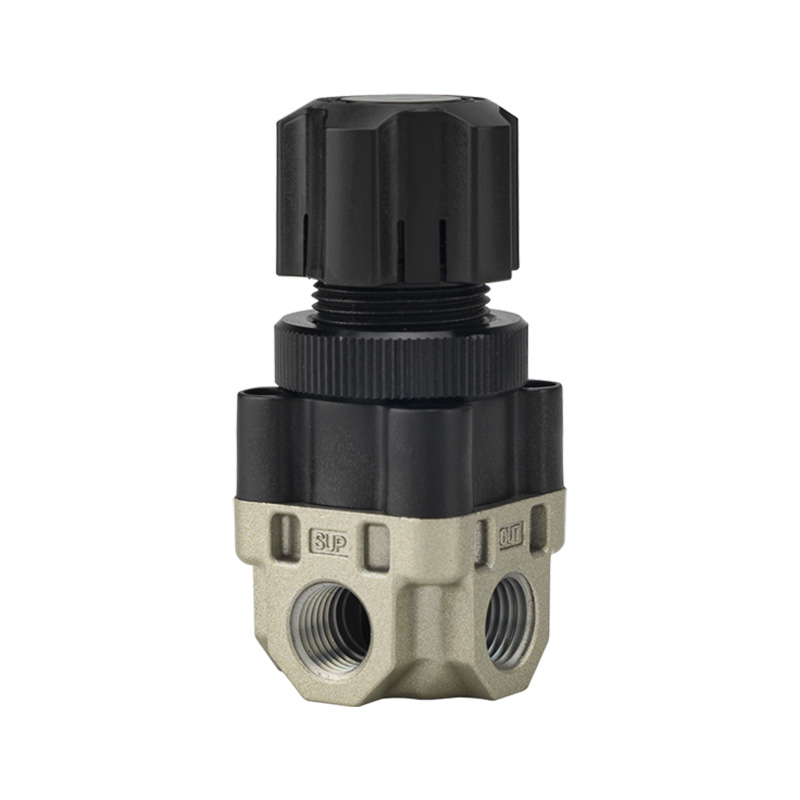

Kompakt trykregulator i ARX-serien

Mærke:SOLH by Richge Technology (睿其格科技)

Produktpositionering

     ARX-serien, domineret af ARX20-modellen, er en mini stempelaflastningsregulator, der understøtter maksimalt 2,0 MPa indløbstryk. Målrettet mod kompakt udstyr med højtrykslufttilførsel og præcise justeringsscenarier med lille flow, integrerer den lille dimension, ingen kontinuerlig luftudluftning, stor flowkapacitet og fleksibelt rørlayout med flere porte.

Struktur og arbejdsprincip

     --Direktevirkende stempelstruktur med indbygget aflastningsfunktion

     --Maks. indløbsarbejdstryk når 2.0MPa, overskrider 1.0MPa-grænsen for almindelige AR-regulatorer

     --Nul konstant luftforbrug uden permanent udluftning

     -- Ét forsyningsindtag matchet med tre uafhængige udgangsporte til diversificeret rørføring

     -- Miniature overordnet dimension: 35 mm bredde, 80 mm længde, nettovægt kun 110 g

Nøglefunktioner

1. Høj indgangstryksmodstand (kernefordel)

     Max arbejdstryk: 2,0 MPa; prøvetryk: 3,0 MPa. To justerbare trykversioner er tilgængelige: ARX20 til 0,05–0,85 MPa bredt område, ARX21 til lavtryks 0,05–0,30 MPa præcis kontrol.

2. Ultrakompakt og let krop

    Samlet størrelse 35 mm × 80 mm, kun 110 g vægt, perfekt indlejret i snævre installationsrum og integreret automationsudstyr.

3. Nul lufttab & forhøjet flowoutput

     Nul kontinuerligt luftforbrug for enestående energibesparende ydeevne. Dens flowkapacitet fordobles af almindelige regulatorer i samme størrelsesklasse.

4. Tredobbelte udgangsporte for fleksibelt layout

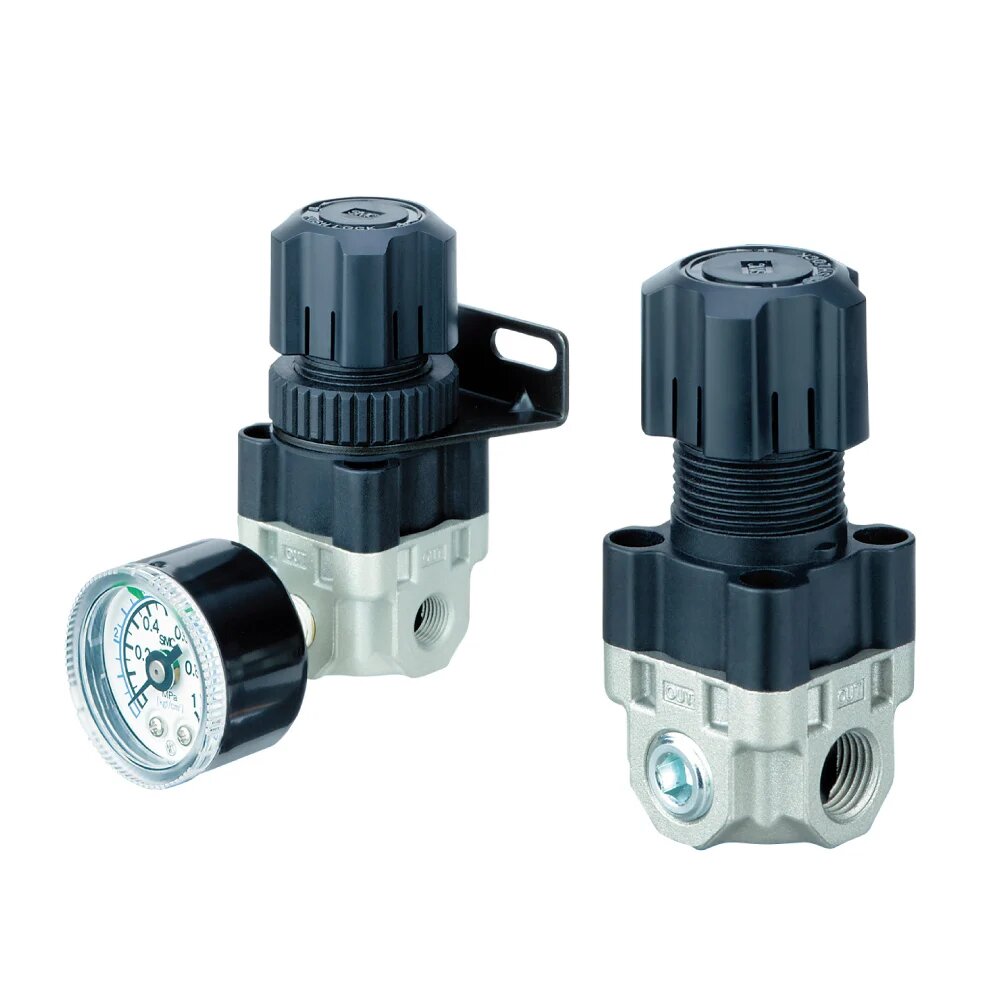

     Tre udgangsporte understøtter flerkanals gasdistribution, trykmålerinstallation eller blank prop-lukning. Rc1/8 gauge-porten er reserveret, og valgfrit monteringsbeslag muliggør installation i flere retninger.

5. Stabil og vedligeholdelsesfri drift

     Gældende temperaturområde: -5℃ ~ +60℃. Automatisk aflastning frigiver overtryk til kredsløbsbeskyttelse. Smørefri indvendig struktur reducerer den daglige vedligeholdelsesbelastning.

Tabel med tekniske specifikationer

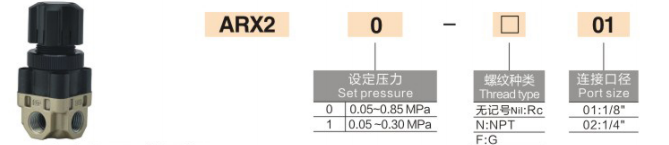

Modelkodeforklaring

Eksempel: ARX20-01GB

     --ARX: Produktseriekode

     --20: Standard trykområde; 21: Lavtryksområde

     --01: Portstørrelse 1/4"

     --G = G gevind / N = Rc gevind / F = NPT gevind

     --B: Udstyret med monteringsbeslag; P: Panelmonteringstype

     --Suffiks G: Leveres med matchet trykmåler

Typiske anvendelsesscenarier

     Små 2,0 MPa højtryksluftkompressorer Præcisionsluftblæsnings- og væskedispenseringsudstyr Indbygget kompakt pneumatisk automatiseringsmaskineri Højtrykslufttestkredsløb Laboratorieanalytiske instrumenter, der kræver nul lækage og stabil trykudgang.

Resumé af én sætning

     ARX ​​kompakt stempelregulator understøtter 2,0 MPa højt indløbstryk med nul luftforbrug, tredobbelte udgangsporte og forstørret flowhastighed, hvilket tjener som den optimale løsning til lille størrelse højtryks lav-flow pneumatisk trykregulering.
