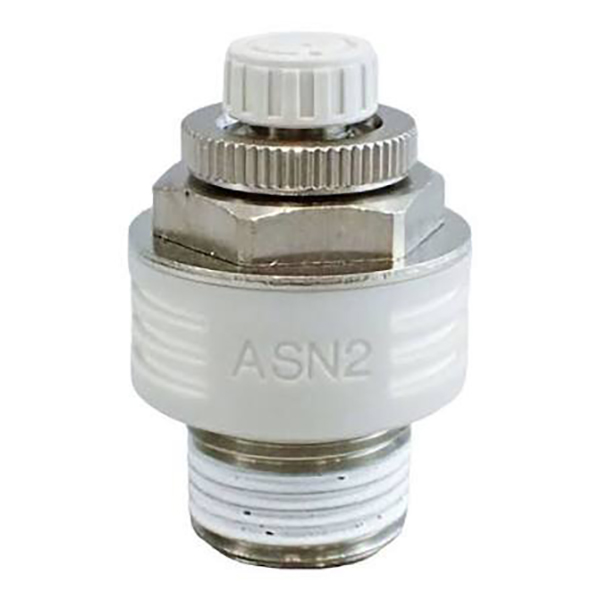

ASN2-seriens udstødningsgasspjældventil med lyddæmper
  • ASN2-seriens udstødningsgasspjældventil med lyddæmperASN2-seriens udstødningsgasspjældventil med lyddæmper

ASN2-seriens udstødningsgasspjældventil med lyddæmper

SOLH ASN2-seriens integrerede udstødningsgasspjælddæmperventil, SMC-kompatibel, passer direkte til magnetventilens EXH-port. ASN2-A harpiksversion med push-down-lås og skaleringsvindue, ≥20dB støjreduktion, anti-drop anti-vibrationsstruktur. Fås i M5, R1/8, R1/4, R3/8, R1/2 gevindmuligheder, ideel til at forenkle pneumatiske kredsløb med hastighedsregulering og undertrykkelse af udstødningsstøj.

SOMN2-seriens udstødningsgasspjældventil med lyddæmper | Integreret hastighedskontrol og støjreduktionsventil

Mærke: SOLH by Richge Technology | SMC-kompatibel integreret pneumatisk spjælddæmperventil


1. Produktoversigt

     SOLH ASN2-serien er enalt-i-én udstødningsgasspjældventil med indbygget lyddæmper, specielt designet til direkte montering på EXH-udstødningsporten på pneumatiske magnetventiler. Den integrerer udstødningshastighedsregulering og støjreduktionsfunktioner i én enhed, hvilket eliminerer behovet for separat lyddæmperinstallation. Den opgraderede harpikstype ASN2-A har en præcis reguleringsstruktur for nåleventilen og et anti-drop-justeringsdesign, og har letvægtshus, præcis skalajustering og push-down låsefunktion. Det er en omkostningseffektiv, pladsbesparende og højstabil udstødningshastighedskontrolløsning til standard pneumatiske magnetventilkredsløb.


2. Kernefunktioner og fordele

     • Speciel magnetventil EXH-port installation: Til forskel fra gasspjældventiler i cylinderenden er ASN2 udelukkende installeret på magnetventilens udstødningsporte til professionel regulering af udløbsgashastigheden, hvilket optimerer det samlede pneumatiske kredsløbslayout.

     • Præcis udstødningsgasreguleringslogik: Standard udløbsgasregulering; Rotation med uret reducerer luftstrømmen for langsommere cylinderbevægelse, rotation mod uret øger luftstrømmen for hurtigere handling, hvilket realiserer trinløs hastighedsjustering.

     • Højeffektiv integreret lyddæmper: Indbygget højtydende støjreduktionsstruktur, der opnår over 20dB støjreduktion selv under maksimale flowforhold, hvilket effektivt løser pneumatisk udstødningsstøjforurening.

     • Nåleventil Anti-Drop struktur: Justeringsknappen anvender anti-løsning og anti-drop design, der forhindrer, at knappen falder af og parameterafvigelse forårsaget af langvarig udstyrsvibration, hvilket sikrer stabil langtidsdrift.


3. Modelkodningsregler og specifikationsdefinition

     Typisk modeleksempel: ASN2-02A

     • SOMN2: Seriekode for integreret udstødningsgasspjældventil med lyddæmper

     • Kaliber kode: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Et suffiks: Opgraderet letvægtsharpikstype, udstyret med push-down låsestruktur og præcisionsskalavindue

     • S suffiks: Gevind forbelagt med tætningsmiddel for øget tæthed

     • N Suffiks: NPT amerikansk standardgevind (standard R-gevind uden suffiks)


4. Fuld serie standardspecifikationer og parametre

Model

Port størrelse

Effektivt tværsnitsareal (mm²)

Vægt (g)

SOMN2-M5

M5×0,8

1.8

5

SOMN2-01

R1/8

3.6

17

SOMN2-02

R1/4

6.5

34

SOMN2-03

R3/8

16.6

55

SOMN2-04

R1/2

24.5

107


5. Tekniske kerneparametre

Parameterelement

Specifikation

Arbejdstryksområde

0~1,0 MPa

Bevistryk

1,5 MPa

Arbejdstemperaturområde

-5℃~+60 ℃ (ingen frostmiljø)

Støjreduktionseffekt

≥20dB under maksimal flowhastighed

Justeringstilstand

Trinløs manuel gasregulering


6. Opgraderede funktioner af ASN2-A Resin Type

     • Ultralet design: Bruger højstyrkeharpiksmateriale, vægt reduceret med omkring 80% sammenlignet med traditionel metalhoveddel, minimerer belastningen på magnetventilens udstødningsport.

     • Præcisionsskala vindue: Udstyret med vernier skala indikator, understøtter 1/4 cirkel mikrojustering. Flowparameteren er synlig og kvantificerbar og realiserer standardiseret og repeterbar flowstyring.

     • Praktisk Push-Down-låsning: Innovativ push-down-knaplåsestruktur. Efter hastighedsjustering kan et tryk på knappen låse parameterpositionen, hvilket effektivt forhindrer hastighedsdrift forårsaget af udstyrsvibrationer og sikrer ensartet driftsnøjagtighed.


7. Modelvalgsforskel: ASN2 vs AS / ASV / ASC-serien

Ventil serie

Installationsposition

Kernefunktioner og applikation

SOMN2

Magnetventil EXH port

Integreret drosling + lyddæmper, ingen push-fit port, lav pris, dedikeret til reduktion af støj fra solenoidudstødning og hastighedskontrol

SOM

Cylinder endeport

Lige/albue type med push-fit stik, lige indtag + udstødningsgasregulering til konventionel cylinderhastighedsregulering

SOMV

Cylinder endeport

Hurtig udstødning + drosling + lyddæmper + push-fit integration, velegnet til højhastigheds- og højfrekvente arbejdsscenarier

SOMC

Rørledningsgevindinstallation

AirTAC standard gevind rørformet type, ingen push-fit port, ultra omkostningseffektiv til generelle industrielle kredsløb


8. Installationsvejledning og forholdsregler

     • Standard installationsmetode: Skru ventilen direkte på magnetventilens EXH-udstødningsport med ventilhuset vendt udad, og reserver tilstrækkelig betjeningsplads til daglig hastighedsjustering.

     • Gældende kredsløbsbegrænsninger: Ikke relevant for kredsløb med mellemstillingskontraventiler og pilotbetjente envejsventiler, som kan forårsage unormal cylinderhandling og ustabil drift.

     • Vibrationssikker låsefunktion: Efter at have afsluttet luftstrøm- og hastighedsfejlretningen, låses justeringsknappen for at undgå afvigelse i kørehastigheden forårsaget af langvarig udstyrsvibration.


Resumé af én sætning

     SOLH ASN2-serien er en integreret udstødningsgasspjæld og lyddæmperventil dedikeret til magnetventiludstødningsporte. Med støjreduktion, præcis justerbar hastighed, anti-drop vibrationssikker struktur og letvægtsopgradering af harpiks, forenkler det pneumatisk kredsløbsinstallation, reducerer udstødningsstøj og er det optimale økonomiske hastighedskontrol og støjreduktionstilbehør til standard pneumatiske solenoidesystemer.
